Як правильно працювати з полімерною покрівельною мембраною Sika
Мембрана ПВХ Sikaplan® і мембрана ТПО/FPO Sarnafil® T зварюються гарячим повітрям за однією і тією самою технологією Sika. Герметичність покрівлі на 90% залежить не від самої мембрани, а від того, наскільки правильно виконано шов, нахлест і кріплення — ця інструкція покроково пояснює, як зробити це без помилок.
Матеріал розрахований на монтажників і прорабів: тут немає загальних фраз — тільки конкретні цифри (нахлест у міліметрах, кількість кріплень на метр), послідовність дій і типові помилки, яких варто уникати.
Доставка, зберігання та розкрій мембрани
Помилки починаються ще до монтажу — на етапі зберігання матеріалу на об'єкті. Вологий або пошкоджений рулон неможливо якісно зварити навіть найкращим зварювальним апаратом.
Зберігання на об'єкті
Мембрана постачається в рулонах, індивідуально запакованих і на палетах. Зберігайте рулони горизонтально, на палетах, захищеними від вологи, бруду, пилу та прямого механічного пошкодження.
Розкрій мембрани
Ріжте мембрану ножицями, ножем або спеціальним різаком-слітером Sika Membrane slitter. Для парапетів і вузьких ділянок зручно нарізати смуги потрібної ширини прямо на об'єкті, не пошкоджуючи вже вкладену мембрану.
Основа під мембрану
Над трапецеїдальним профнастилем обов'язковий опорний шар — жорсткий утеплювач або суцільний металевий лист. Пароізоляція на негерметичній основі (дерево, профнастил, збірні елементи) додатково виконує функцію повітряного бар'єра.
Послідовність шарів перед укладанням мембрани
Основа → (опорний шар за потреби) → пароізоляція/повітряний бар'єр → теплоізоляція (вкладається вільно, механічно кріпиться або приклеюється — залежно від системи; плити укладаються врозбіжку) → розділовий/вирівнювальний шар за потреби → мембрана. Пропуск будь-якого з цих кроків знижує термін служби покрівлі незалежно від якості самої мембрани.
Технологія зварювання шва — головне, що визначає герметичність покрівлі
Полотна мембрани з'єднуються термічним зварюванням гарячим повітрям — це створює однорідний, монолітний шов, а не клейове з'єднання. Використовуйте лише рекомендовані Sika зварювальні інструменти: ручний зварювальний апарат (наприклад, Leister Triac AT/ST) або автоматичну зварювальну машину для довгих прямих швів.
| Вільно вкладена або приклеєна система | 80 мм |
|---|---|
| Механічно закріплена система | 120 мм |
Приклад
Монтуєте механічно закріплену покрівлю — плануйте розкладку рулонів так, щоб на кожен шов залишалося не менше 120 мм нахлеста, і саме в цій зоні розміщується лінія кріплення Sarnabar® чи точкового кріплення. Менший нахлест на механічно закріпленій системі — пряма причина відриву шва при вітровому навантаженні.
Тестове зварювання — обов'язково, без винятків
Перш ніж варити основний шов, завжди виконуйте тестовий шов на обрізку мембрани — це перевіряє налаштування апарата (температура, швидкість, тиск ролика). Тестовий шов повторюють кожного робочого дня і при будь-якій зміні погодних умов на об'єкті (температура, вологість, вітер напряму впливають на якість зварювання).
Ручне зварювання — три кроки
Ручне зварювання виконується ручним феном у три послідовні кроки. Пропуск проміжного кроку (попереднє точкове зварювання) — найпоширеніша причина нерівного шва з повітряними включеннями.

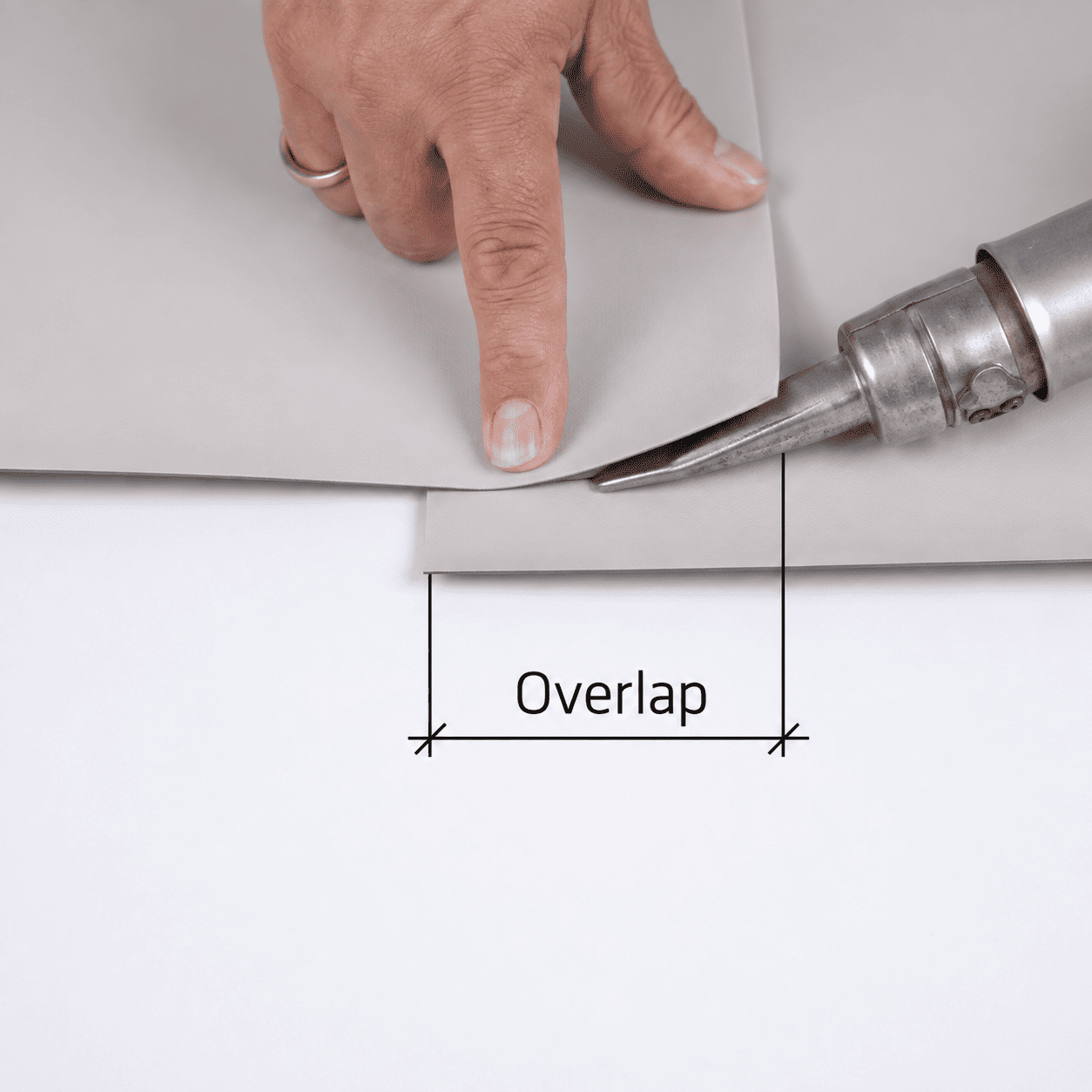

Підготовка нахлеста
Ділянка нахлеста для точкового зварювання має бути чистою та сухою.
Попереднє зварювання
Заварюють задню частину нахлеста, залишаючи відкритою смугу 35 мм.

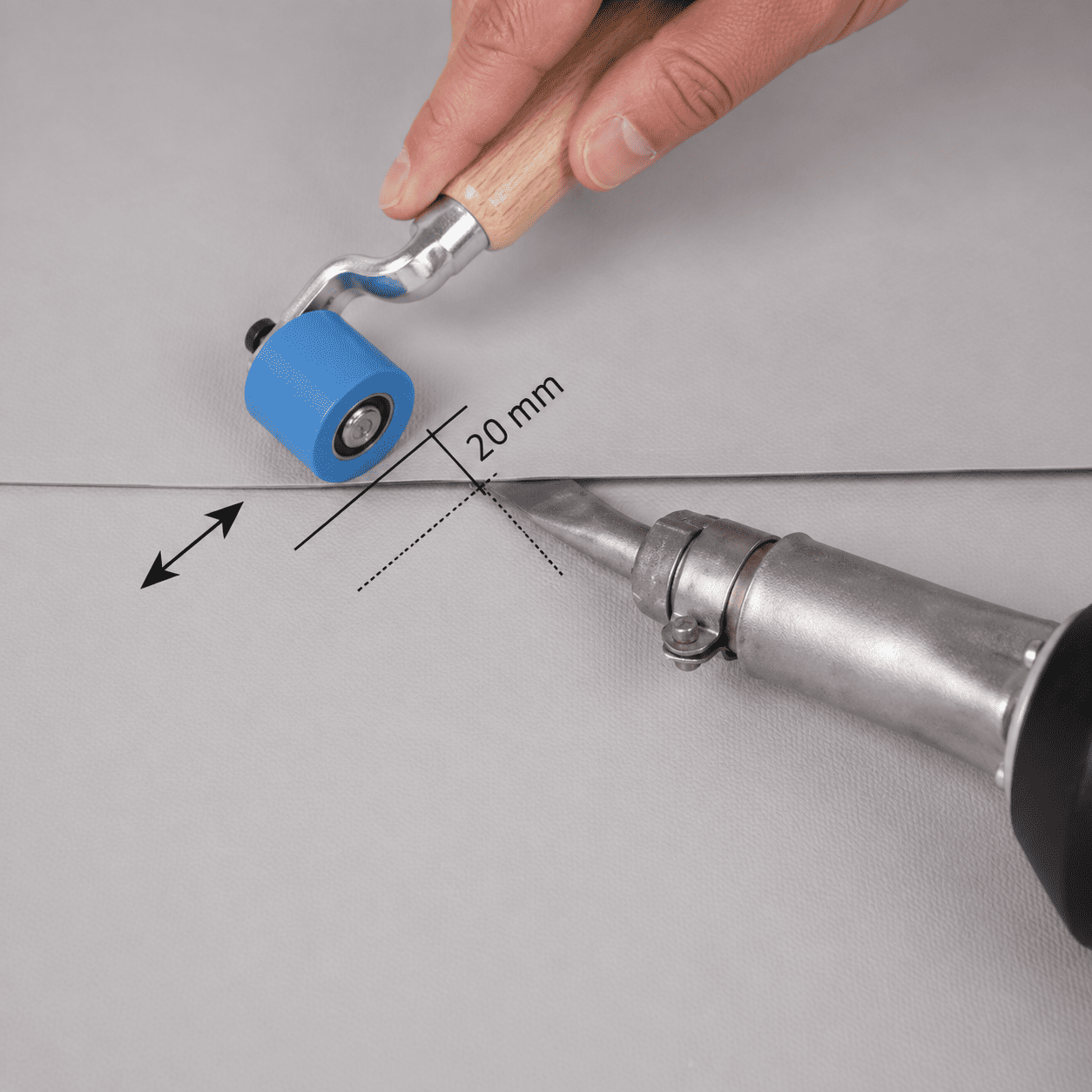

Фінальне зварювання
Заварюють залишену смугу 35 мм і прокочують шов притискним роликом по всій довжині.
Т-подібні шви замість хрестоподібних
Правильна розкладка рулонів Sarnafil® TG/TS дозволяє звести всі стики до прямих поздовжніх швів і поперечних Т-подібних з'єднань. Хрестоподібних швів (де сходяться чотири краї одночасно) слід уникати — це найслабша точка покрівлі.

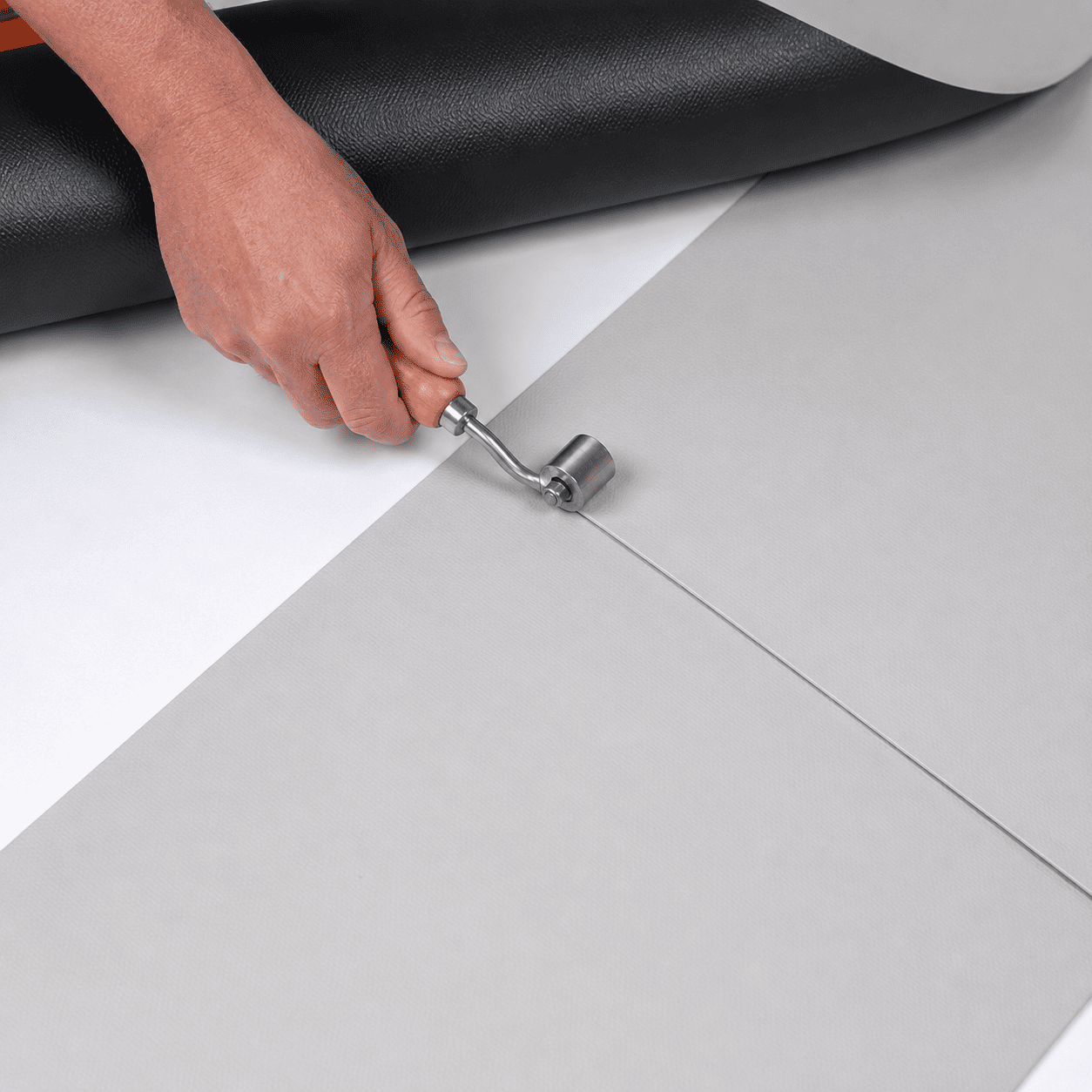

Фасочка на поперечних швах
Усі поперечні шви (незалежно від товщини мембрани) для ручного й автоматичного зварювання потрібно зняти фасочкою — це усуває ступінчастий перепад товщини в місці нахлеста й дає рівномірний, герметичний шов.

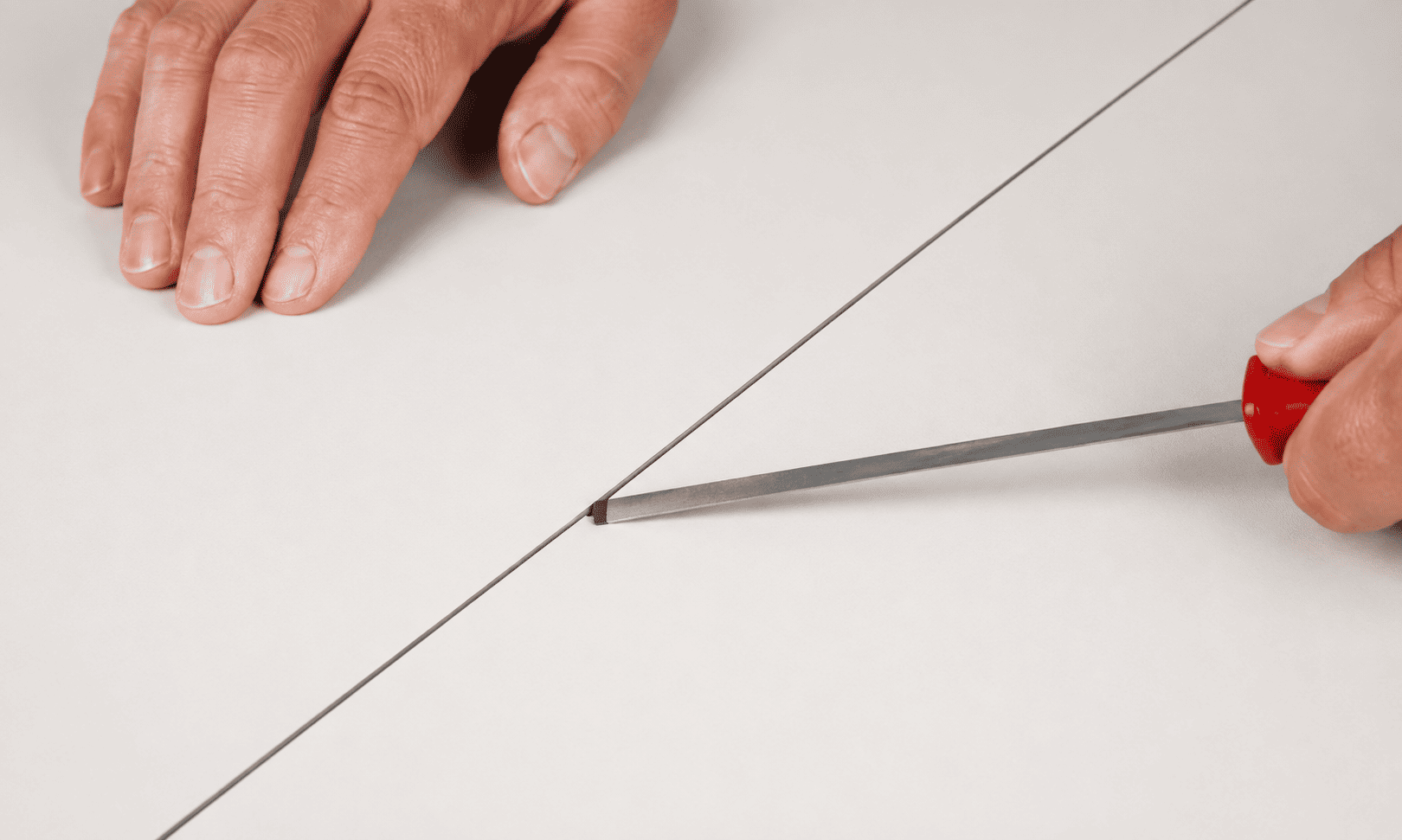

Перевірка шва після зварювання
Усі шви перевіряються виконавцем робіт тільки після повного охолодження — гарячий шов виглядає герметичним, навіть якщо це не так. Перевірку проводять відповідно до інструкції з монтажу Sarnafil® TG/TS (як правило — механічним пробним інструментом уздовж усього шва).

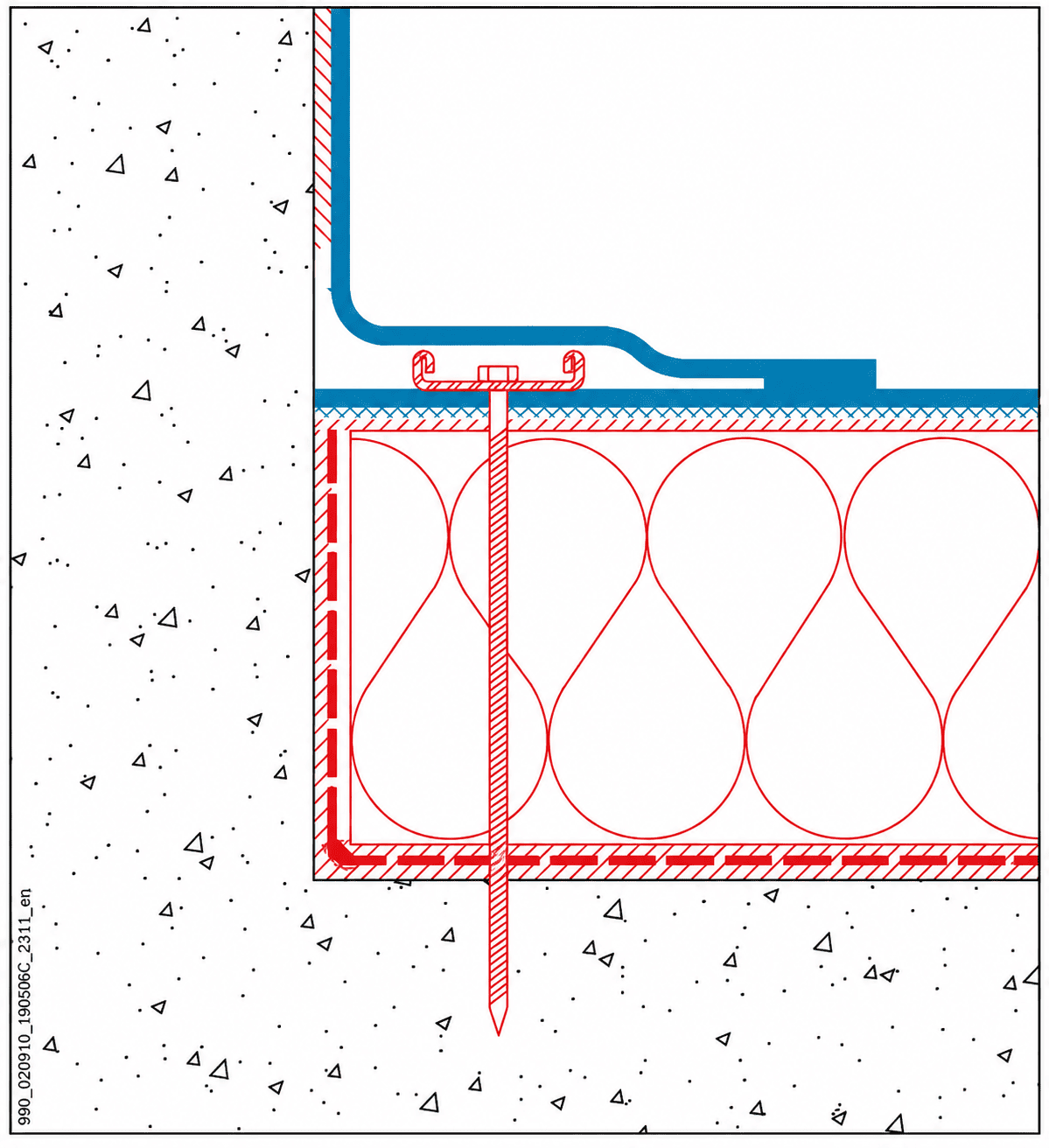

Периметральне кріплення Sarnabar®
На всіх примиканнях і проходках ширшими за 50 см мембрана обов'язково закріплюється кріпильним профілем Sarnabar® — до горизонтальної або вертикальної поверхні. Мінімум чотири кріплення на погонний метр, точна кількість залежить від основи й вітрового навантаження.
| Основа | ≤160 мм | 160–200 мм | 201–240 мм | 241–400 мм | ≥400 мм |
|---|---|---|---|---|---|
| Усі основи, крім ніздрюватого/легкого бетону | 4 | 5 | 6 | 7 | спец. рішення |
| Ніздрюватий/легкий бетон | 5 | 6 (+8 у кутовій зоні) | спец. рішення | спец. рішення | спец. рішення |
Приклад розрахунку
Периметр даху 120 м, основа — залізобетонна плита, утеплювач 180 мм. За таблицею для цього діапазону (160–200 мм) потрібно 5 кріплень на 1 п.м. — на весь периметр знадобиться близько 600 кріплень Sarnafast® SBF-6.0. Занижена кількість кріплень у кутових і крайових зонах — типова причина відриву мембрани саме там, де вітрове навантаження в 2–3 рази вище.
З'єднання планок Sarnabar® на стику

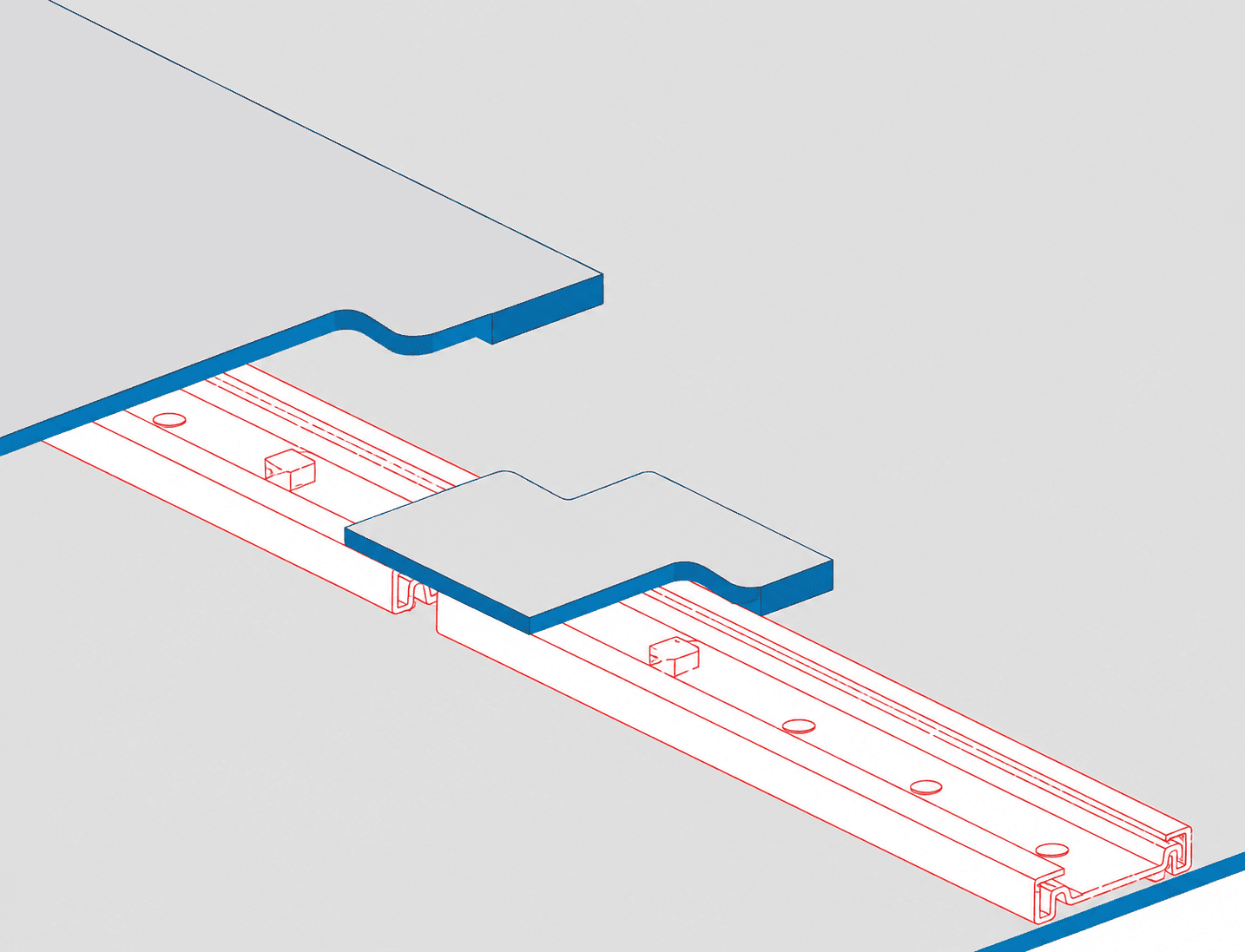

Варіант 1
Залишити зазор 10 мм між кінцями планок. Не кріпити в отвір, найближчий до краю планки. Накрити стик смужкою мембрани Sarnafil® T і заварити на місці.
Варіант 2
Накрити стик спеціальною з'єднувальною клямерою Sarnabar® Connection Clip — швидший варіант без зварювання смужки мембрани.
Периметральні фартухи — чотири варіанти виконання
Спосіб влаштування периметрального фартуха залежить від основи парапету й того, чи можна варити прямо по основі. Усі чотири варіанти використовують ту саму мембрану Sarnafil® T, відрізняється лише спосіб кріплення смуги фартуха до основи.
Fully adhered
Смуги фартуха повністю приклеюються клеєм Sarnacol® T-660 до основи й заварюються до полотна. Основа має бути без задирок, клейовий контакт — суцільний і надійний. Кути, стики й криволінійні ділянки формуються на місці або зварюються із заготовлених елементів.
- Металева кришка
- Ущільнювальна стрічка S-Sealing Tape 10/10
- Металевий клямер
- Клей Sarnacol® T-660
- Мембрана Sarnafil® T, приклеєна
- Кріпильний профіль Sarnabar® з Sarnafast® і Sarnafil® T Welding Cord
- Гарячий зварний шов
- Мембрана Sarnafil® T
Tape Adhered
Смуги фартуха приклеюються стрічкою SikaRoof® Tape P і заварюються до полотна. Основа має бути сухою, стабільною, чистою, без пилу й жирових плям. Максимальна висота такого периметру — 300 мм.
- Металева кришка
- Ущільнювальна стрічка S-Sealing Tape 10/10
- Металевий клямер
- Клейова стрічка SikaRoof® Tape P
- Мембрана Sarnafil® T, приклеєна
- Кріпильний профіль Sarnabar® з Sarnafast® і Sarnafil® T Welding Cord
- Гарячий зварний шов
- Мембрана Sarnafil® T

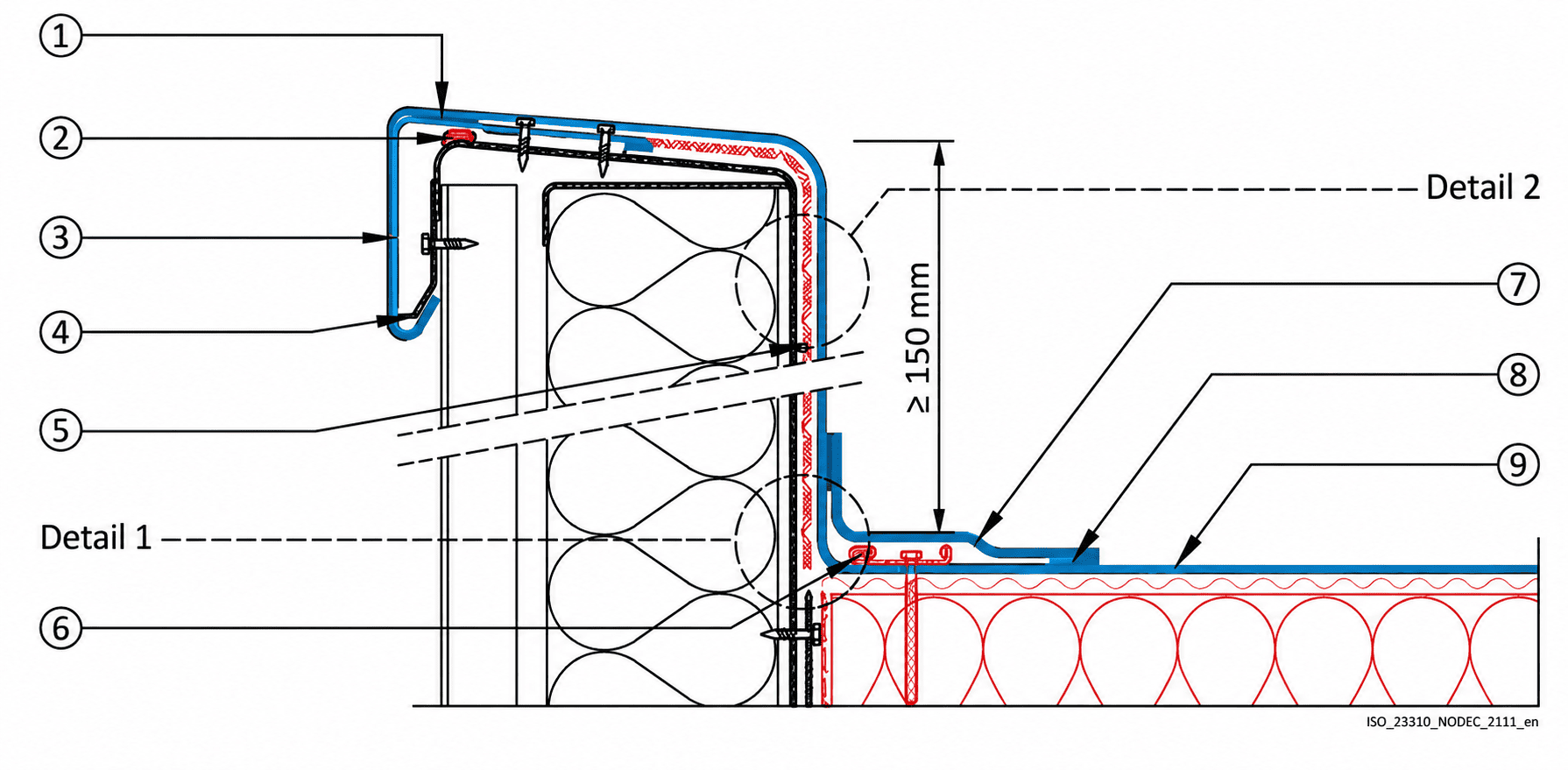

Mechanically fastened
Між мембраною й нерівною чи шорсткою основою обов'язково встановлюють вирівнювальний шар. Кріпильний профіль Sarnabar® для периметрального кріплення закручують поверх мембрани Sarnafil® T біля основи парапету — до вертикальної або горизонтальної поверхні. Кількість кріплень на метр залежить від основи й вітрового навантаження.
Крайовий профіль (Roof Trim)
Компактне рішення для невисокого краю: між металевим листом Sarnafil® T Metal Sheet і основою кладеться ущільнювальна стрічка S-Sealing Tape 10/10, щоб запобігти проникненню води під тиском вітру.
- Ущільнювальна стрічка S-Sealing Tape 10/10
- З'єднувальна пластина
- Металевий лист Sarnafil® T Metal Sheet
- Стрічка проти суцільного зварювання
- Смужка Sarnafil® T шириною 125 мм
- Мембрана Sarnafil® T

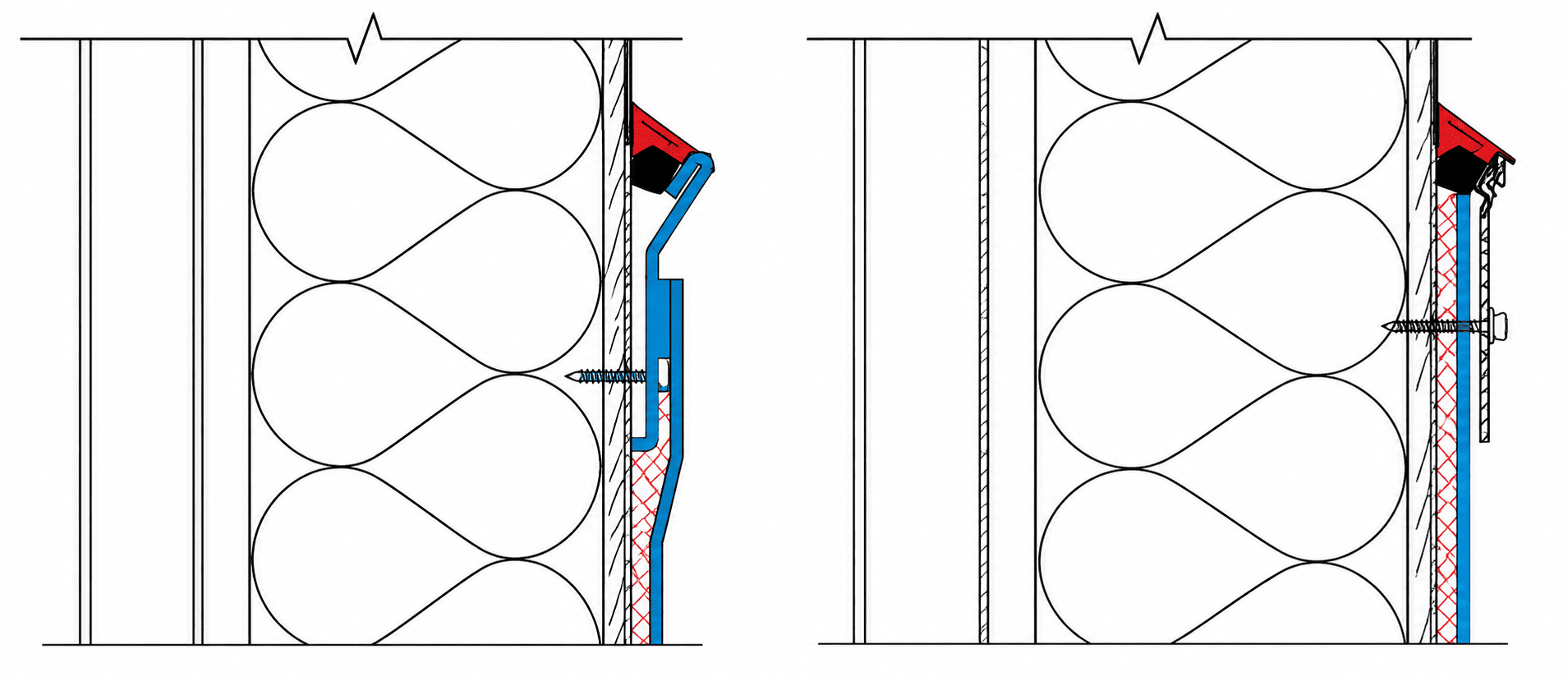

Примикання фартуха до вертикальних конструкцій
Там, де мембрана переходить у металевий контрфартух або лист на вертикальній поверхні, ключове правило — праймер на обидві поверхні перед приклеюванням і закритопористий ущільнювач-підкладка перед нанесенням герметика.
Послідовність робіт
Нанесіть праймер на обидві поверхні — метал контрфартуха чи листа і кладку/штукатурку основи. У верхній частині металевого контрфартуха чи листа завжди закладіть закритопористий ущільнювач-підкладку (backing rod) перед нанесенням герметика Sarnaplast®-2235 або Sikaflex®-11 FC Purform®. Це запобігає проникненню герметика вглиб шва й забезпечує рівномірний контакт по всій довжині.
Типові помилки монтажу — і як їх уникнути
Більшість протікань на об'єктах, які ми бачимо, походять не від якості мембрани, а від порушення однієї з цих практик під час монтажу.
- Немає тестового шва. Апарат налаштували вранці й варять цілий день без перевірки — за зміни температури чи вологості шов виходить неоднорідним.
- Занижений нахлест. Економія на нахлесті (менше 80/120 мм) економить матеріал, але прямо скорочує термін служби покрівлі.
- Хрестоподібні шви. Розкладка рулонів "як вийде" замість продуманої схеми створює хрестоподібні стики — найслабші точки покрівлі.
- Немає фасочки на поперечних швах. Ступінчастий перепад товщини в нахлесті — постійне джерело мікропротікань.
- Перевірка шва одразу після зварювання. Гарячий шов візуально герметичний, навіть якщо це не так — перевіряти можна тільки після повного охолодження.
- Занижена кількість кріплень Sarnabar®. Особливо в кутових і крайових зонах, де вітрове навантаження в 2–3 рази вище, ніж у центрі даху.
- Мембрана без праймера на контрфартуху. Герметик без праймера на металі чи кладці тримається значно коротше й відшаровується першим.
- Зберігання рулонів вертикально чи без захисту від вологи. Псує мембрану ще до того, як вона потрапила на дах.
