Фасад як частина стінової системи

Фасад модульного будинку — це не декоративна панель або штукатурка, яку можна вибрати окремо від стіни.

Фасад — зовнішня частина всієї стінової системи. Він спирається на конструкцію модуля, продовжує зовнішню обшивку, розташовується поверх теплового і захисного контуру та завершується власною підсистемою чи базовим шаром. Тому вибір фасадної системи — це інженерне рішення, а не тільки естетичний вибір облицювання.

Принципова схема шарів стіни. Фактичний склад визначається конкретним проєктом — це не типовий пиріг для будь-якої конструкції.

Як визначити тип фасадної системи

Фасадна система обирається не за зовнішнім виглядом, а за відповідями на послідовні інженерні питання про модуль, стіну і монтаж.

1. Яка несуча конструкція модуля — каркасна, панельна чи інша?
2. Яка зовнішня обшивка передбачена проєктом стіни?
3. Який тепловий і захисний контур закладено в стіні — утеплення, вітро-вологозахисна мембрана?
4. Чи потрібна вентильована повітряна прошарка, чи фасад прилягає впритул до основи?
5. Які навантаження і деформації повинна витримувати фасадна система — вітер, температурні рухи, рухи модуля при транспортуванні?
6. Який тип облицювання розглядається — панельне, штукатурне чи скляне?
7. Чи потрібна окрема підсистема (підконструкція), чи достатньо базового армованого шару?
8. Як фасад повинен узгоджуватися з віконними примиканнями?
9. Як фасад завершується в зоні міжмодульного стику?
10. Як фасад монтується — на заводі, на майданчику, чи комбіновано?

Це послідовність питань для інженерного підбору, а не анкета для самостійного остаточного рішення — фінальний вибір підтверджується разом з BIOS.

Основні фасадні сценарії для модульного будинку

Три великі сценарії покривають більшість модульних проєктів. Жоден із них не є «кращим» — вибір залежить від відповідей у попередньому розділі.

Вентильований фасад і приховане кріплення панелей

Як працює вентильований фасад

Вентильований фасад — це система, у якій фасадна панель відокремлена від утеплення повітряною прошаркою. Прошарка дає можливість природному руху повітря відводити вологу від конструкції стіни. Конкретна ширина прошарки, крок підконструкції та розрахунок вітрового навантаження — це параметри інженерного проєкту, які визначаються під конкретну будівлю, і на цій сторінці не вказуються, щоб не підмінити проєктний розрахунок готовою цифрою.

Детальніше про принцип і монтаж вентильованих фасадів — у загальному матеріалі BIOS: вентильований фасад. Це загальний огляд, не специфічний для модульного будівництва.

SikaTack Panel System

Один із варіантів кріплення панелей у вентильованому фасаді — клейова система SikaTack Panel: приховане кріплення без видимих механічних елементів на лицьовій поверхні панелі.

Схема

SIKATACK PANEL: ізометрична схема системи — слайд 20

• SikaTack Panel — клейовий компонент системи прихованого кріплення фасадних панелей
• Sika Aktivator 205 — активатор/очисник непористих основ
• SikaTack Panel Fixing Tape — двостороння клейка фіксуюча та дистанційна стрічка
• SikaTack Panel Primer — ґрунтовка для різних поверхонь при монтажі НВФ
• Алюмінієва система профілю
• Утеплювач — частина всієї фасадної конструкції, а не окремий клейовий компонент

Виробник називає SikaTack Panel «однокомпонентний конструкційний клей для НВФ» — це характеристика клейового шва у системі кріплення панелі, а не заявка на роль несучої конструкції будівлі. Конструктивний каркас модуля і несучі елементи фасаду залишаються окремим інженерним питанням.

Клейове та механічне кріплення — різний принцип передачі зусиль

Це різні принципи передачі навантаження, а не твердження «клей завжди краще за механічне кріплення». Який варіант підходить для конкретного проєкту — визначає розрахунок, а не загальне порівняння на цій сторінці.

Типи фасадних панелей

За матеріалами виробника, клейова система застосовується з такими типами панелей: HPL, АКП (алюмінієво-композитні панелі), плитка, керамограніт, фіброцемент, дерево та інші.

Сумісність конкретної фасадної панелі, її поверхні та підготовки повинна перевірятися за документацією системи.

Підконструкція залишається окремою інженерною системою

SikaTack Panel не замінює інженерію фасадної підконструкції. Профілі, крок кріплення, анкери, консолі, передача вітрового навантаження та компенсація деформацій — це окремий проєкт підконструкції, який виконується незалежно від вибору клейової чи механічної системи фіксації панелей.

Штукатурний фасад SikaTherm

Принцип системи

SikaTherm System — це система утеплення фасаду з фінішним штукатурним шаром: утеплювач приклеюється до основи, армується сіткою і закривається декоративним фінішним покриттям. На відміну від вентильованого фасаду, тут немає повітряної прошарки — шари системи прилягають один до одного.

Функціональні шари

Схема

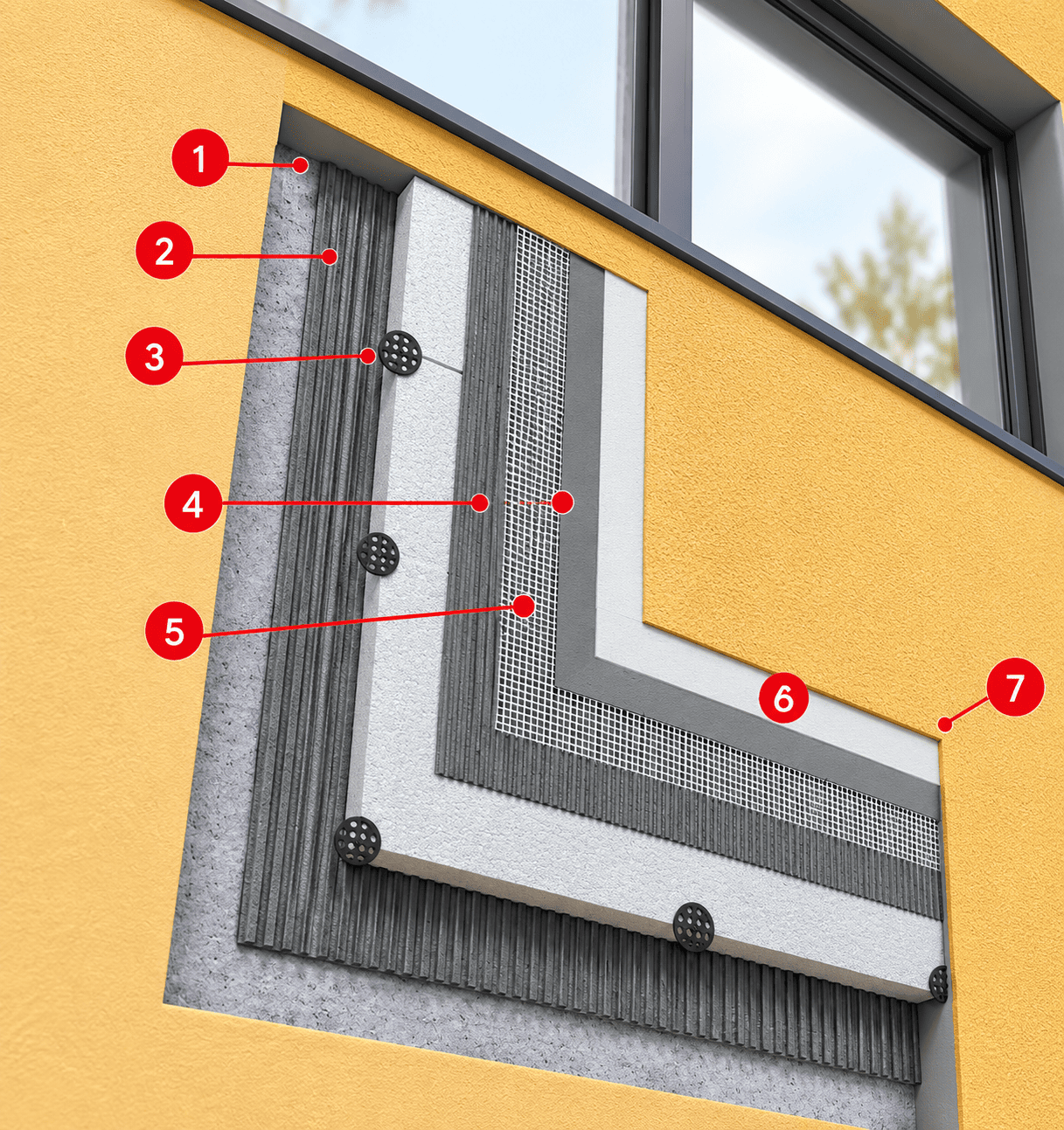

SIKATHERM: схема функціональних шарів, файл надано користувачем, завантажено на CDN

1. Ґрунтування
2. Приклеювання утеплювача
3. Утеплювач (пінопласт або мінеральна вата)
4. Приклеювання й перетяжка армувальної сітки
5. Армувальний базовий шар
6. Ґрунтування під фінішне покриття
7. Декоративне фінішне покриття

Матеріали системи SikaTherm

• SikaPrimer-01+ — ґрунтовка
• Sika ThermoCoat-130 — клей універсальний (приклеювання утеплювача та армувальний базовий шар)
• Утеплювач — пінопласт або мінеральна вата
• SikaWall-9050 — фасадна армувальна сітка 160 г/м²
• SikaWall-63 — кварцовий ґрунт
• SikaWall-6500 — акрил-силіконова фінішна штукатурка

Товщина шарів, витрата матеріалів, кількість дюбелів, час між шарами, температура нанесення і клас системи джерелом не вказані — для цих даних потрібен окремий технічний документ (TDS) системи.

Теплова робота фасадної системи

Утеплення — важливий, але не єдиний фактор теплоефективності фасаду. На теплову роботу огороджувальної конструкції впливає ціла сукупність вузлів.

Коефіцієнт теплопровідності та інші теплотехнічні показники (λ, R, U) без розрахунку конкретної конструкції на цій сторінці не наводяться.

Фасад у місці стику модулів

Це один із найважливіших вузлів сторінки: фасад не може просто «закінчуватися» на межі модуля. Оздоблення повинне узгоджуватися з герметизацією стику, а не приховувати її.

• Де закінчується фасад першого модуля?
• Де починається фасад другого?
• Як залишається доступ до герметизації стику?
• Як враховується можливий рух конструкції?
• Як завершується фасад після монтажу будівлі?

Фасадне оздоблення не повинно маскувати невирішений міжмодульний вузол.

Перейти до герметизації стиків між модулями

Фасад повинен бути узгоджений із сусідніми вузлами

Фасад не існує ізольовано від вікон, покрівлі та нижньої частини стіни — кожен із цих вузлів перериває або завершує фасадну систему.

Віконні примикання

Вікно перериває облицювання, утеплення, водозахисний і повітронепроникний контур фасаду. Фасадна система повинна узгоджуватися з рамою, верхнім, бічним і нижнім примиканнями та відведенням води від вікна.

Приклад інтегрованого рішення Sika для цього вузла — лише ілюстрація підходу, не заміна детального розбору. Повна інженерія віконного вузла — на окремій сторінці.

Перейти до герметизації вікон та примикань →

Фото

ВІКНО+ФАСАД: приклад координації з віконним вузлом — слайд 16

Верх стіни та покрівля

Вертикаль фасаду продовжується вище — до верху стіни, парапету і покрівельної гідроізоляції. Ці вузли повинні бути пов'язані в єдиний контур, а не проєктуватися окремо один від одного.

Перейти до покрівлі модульного будинку →

Нижня частина фасаду

Внизу фасад координується з каркасом, нижньою обшивкою, утепленням, цокольною зоною та монтажем модуля на фундамент чи опори. Типовий профіль цоколя джерело не дає — рішення залежить від конкретної конструкції нижнього вузла.

Перейти до монтажу модульного будинку на фундамент →

Структурне скління

Фасад модульного будинку не обмежується панелями та штукатуркою — окремий сценарій це структурне скління, де скло приклеюється до конструкції еластичним клейовим з'єднанням.

Схема

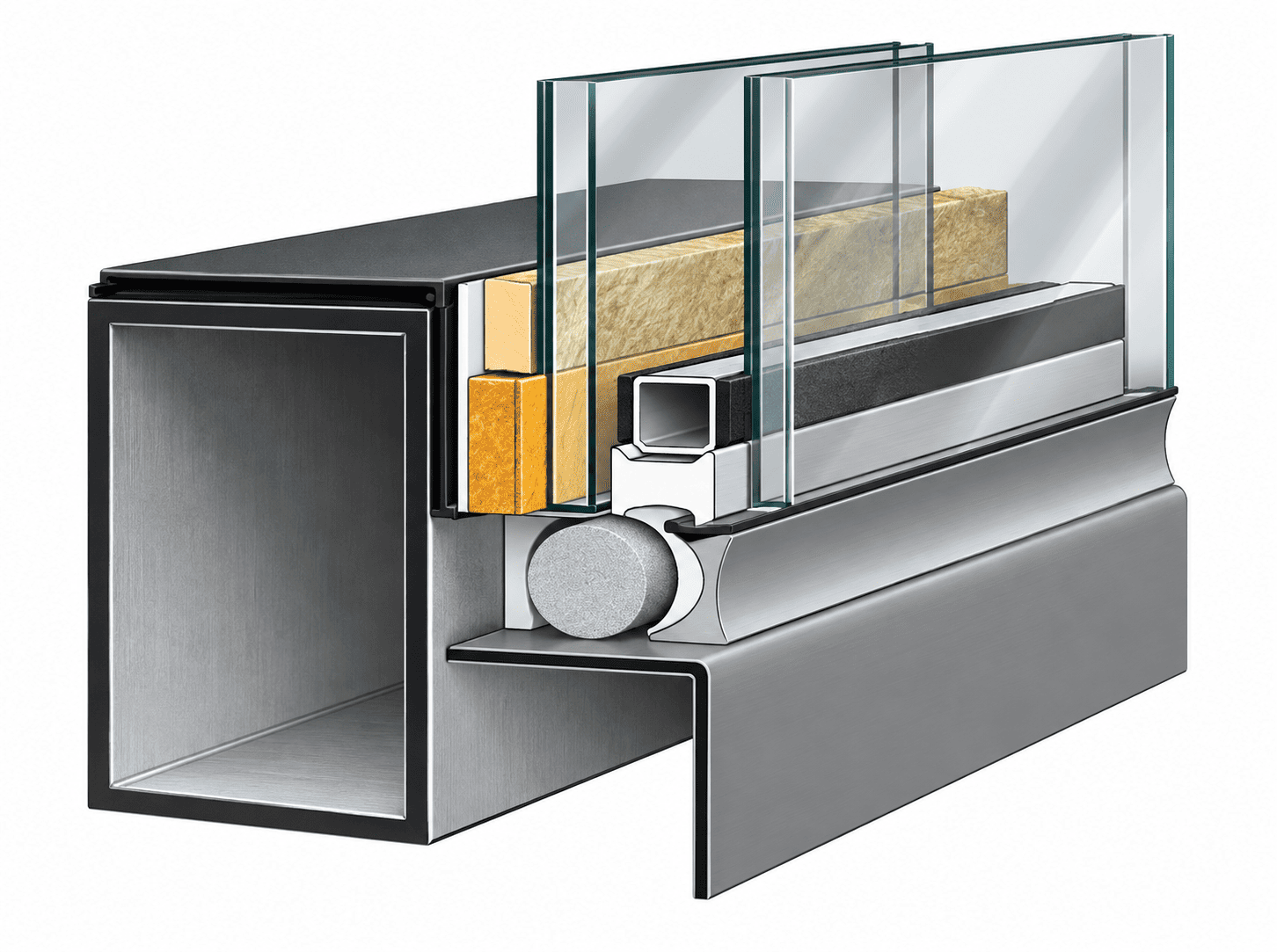

СТРУКТУРНЕ СКЛІННЯ: схема вузла, файл надано користувачем, завантажено на CDN

• IG-герметик — герметизація склопакета
• SG-клей — структурне приклеювання скла до конструкції
• Всепогодні герметики
• Дистанційна стрічка (Spacer Tape)

Комплекс рішень позиціонується як енергоефективний фасад з еластичним приклеюванням скла.

Це ролі шарів системи, а не назва конкретного продукту: джерело не дає конкретної марки силікону, товщини шва, розрахованого навантаження, розмірів склопакета чи показника рухливості шва — вони визначаються окремим проєктом структурного скління.

Фасад як частина транспортованого модуля

Що виконувати на заводі, а що після монтажу

Є два нейтральні сценарії завершення фасаду — жоден не є універсально «правильним», вибір залежить від проєкту, логістики та типу фасадної системи.

Транспортування

1. Виробництво — конструкція модуля та фасадна система на заводі.
2. Монтаж фасаду — якщо фасад завершується на заводі (сценарій A).
3. Підйом модуля краном.
4. Завантаження на транспортний засіб.
5. Транспортування — виступаючі елементи, краї панелей, віконні примикання й незавершені стики потребують тимчасового захисту на час перевезення.
6. Розвантаження на майданчику.
7. Монтаж будівлі — з'єднання модулів.
8. Завершення фасаду і стиків — фінальні операції після монтажу (сценарій B або довершення сценарію A).

Фото

ТРАНСПОРТ: готовий модуль на транспортному засобі

Допуски при транспортуванні (зазори, тимчасові кріплення) джерелом не вказані — це окреме питання логістики й транспортної компанії.

Маса зовнішньої системи

Масу фасадної системи потрібно враховувати разом із конструкцією модуля та логістикою транспортування. Гранично допустиме значення без розрахунку конкретного проєкту не вказується.

Пожежні характеристики фасаду визначаються системою в цілому

Пожежну поведінку фасадної системи потрібно розглядати по кожному шару окремо: утеплювач, облицювання, підконструкція, клейовий чи механічний кріпильний матеріал, мембрани, бар'єри, віконні вузли та міжмодульні стики — кожен елемент має власні характеристики.

Джерело не дає єдиного класу пожежної небезпеки для SikaTack Panel чи SikaTherm System. Клас A2-s1,d0, який фігурує в матеріалах про сендвіч-панелі, стосується іншої системи і на цю сторінку не переноситься.

Підготовка основ

Підготовка визначається документацією конкретної системи та матеріалом основи. Активатор, ґрунтовка чи спосіб очищення однієї системи не переносяться на іншу.

Типові помилки при виборі фасаду модульного будинку

Що контролювати при монтажі фасаду

• Відповідність фасадної системи проєкту стіни
• Підготовку основи згідно з документацією обраної системи
• Комплектність компонентів системи (клей, активатор, стрічка, ґрунтовка)
• Суцільність теплового і захисного контуру під фасадом
• Проєкт підконструкції — незалежно від типу кріплення панелей
• Узгодження фасаду з віконними примиканнями
• Доступ до герметизації міжмодульного стику після монтажу
• Завершення фасаду в зоні стику окремим вузлом, а не суцільним шаром
• Узгодження з верхом стіни та покрівельною гідроізоляцією
• Узгодження нижньої частини фасаду з монтажем на фундамент
• Захист фасаду та виступаючих елементів під час транспортування
• Врахування маси фасадної системи в конструкції модуля
• Розподіл робіт між заводом і майданчиком (сценарій A/B)
• Пожежну характеристику кожного шару окремо, без перенесення з інших систем
• Відповідність панелей і матеріалів документації обраної системи

Матеріали за функцією

Що потрібно BIOS для підбору фасадної системи

• Тип несучої конструкції модуля
• Склад стінового пирога (обшивка, утеплення, бар'єри)
• Бажаний тип фасаду (вентильований / штукатурний / скляний / не визначено)
• Розташування і розміри вікон
• Кількість і розташування міжмодульних стиків
• Конструкцію покрівлі і вузол примикання до неї
• Спосіб монтажу на фундамент чи опори
• Планований спосіб транспортування модулів
• Переважний обсяг робіт на заводі проти майданчика
• Вимоги до пожежної безпеки проєкту
• Кліматичний регіон і вітрове навантаження майданчика
• Наявні проєктні креслення стіни й фасаду
• Габарити і кількість модулів
• Вже обрані матеріали обшивки чи утеплення, якщо є
• Бажаний тип облицювання (HPL, АКП, плитка, керамограніт, фіброцемент, дерево, скло)
• Наявність підконструкції у проєкті чи потребу в її розробці
• Терміни виробництва й монтажу
• Орієнтовний бюджет на фасадну систему
• Контактну особу проєкту для узгодження технічних деталей
