Дах втрачає потенціал, а місто — зелені простори
Міста втрачають зелені та біорізноманітні простори, дахи перегріваються влітку, створюючи «острів тепла», а власники будівель хочуть покращити естетику й теплотехніку об'єкта. Плоский дах — це площа, яку можна використати, але озеленення без правильно підібраної гідроізоляційної мембрани та дренажно-фільтрувальної системи створює серйозний ризик для конструкції.
Типові причини відмови зеленої покрівлі:
- Пошкодження мембрани корінням. Коріння рослин здатне пошкодити незахищену гідроізоляційну мембрану, якщо система не розрахована на застосування під озелененням.
- Застій вологи. Відсутність або неправильний підбір дренажно-фільтрувального шару веде до підмивання ґрунту й надлишкового накопичення вологи в конструкції покрівельного пирога.
- Перевантаження конструкції. Застій води разом із вагою насиченого вологою ґрунту перевантажує несучу основу, якщо вага повного «зеленого пирога» не була узгоджена з інженером-конструктором заздалегідь.
- Неправильний розрахунок товщини ґрунту та ухилу. Невідповідна товщина шару ґрунту та недостатній ухил покрівлі призводять до застою води на поверхні даху.

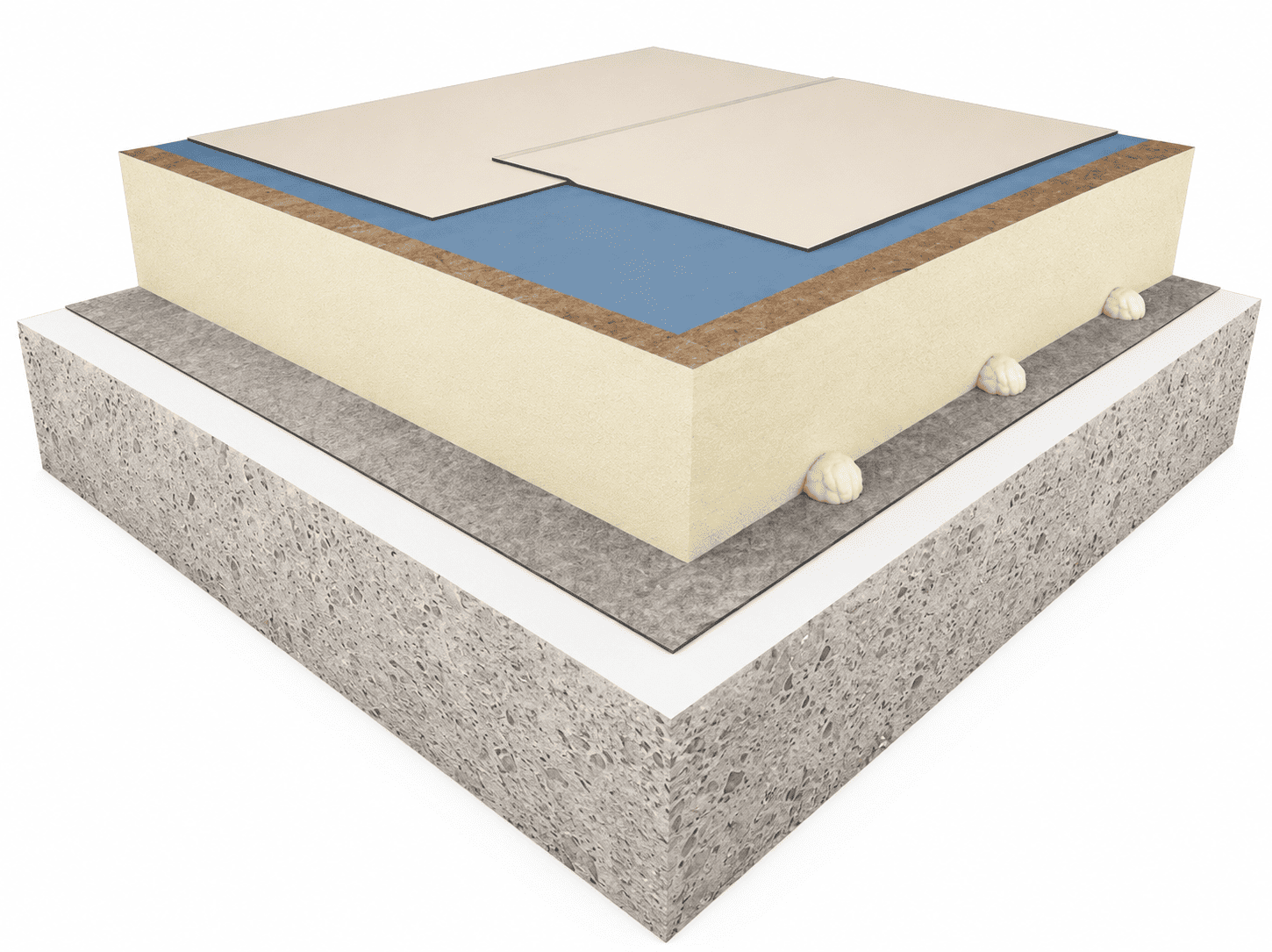

Покрівельний пиріг зеленої покрівлі на мембрані Sarnafil® TG 66
Зелена покрівля — це баластна система, у якій замість гравію чи плитки роль баласту виконує шар ґрунту з рослинністю, укладений через дренажно-фільтрувальний шар над вільно покладеною мембраною Sarnafil® TG 66.
| 1. Несуча основа | Залізобетон. |
|---|---|
| 2. Пароізоляційний бар'єр | SikaShield® VB E71 PE SA (самоклеючий) або наплавні VB P41S / P21T / P42S. |
| 3. Теплоізоляція | Вільне укладання. |
| 4. Гідроізоляційна мембрана | Sarnafil® TG 66, вільне укладання. |
| 5. Захисно-дренажно-фільтрувальний шар | Aquadrain 550 (для екстенсивної системи) або SikaRoof® Drainage Layer 20L2F (для інтенсивної системи), вільне укладання. |
| 6. Баласт | Екстенсивне або інтенсивне озеленення, вільне укладання. |
| Товщина шару ґрунту / субстрату | Екстенсивна — 50–150 мм. Інтенсивна — від 150 мм. |
|---|---|
| Вага | Екстенсивна — 50–170 кг/м². Інтенсивна — від 170 кг/м². |
| Рослинність | Екстенсивна — невеликі рослини, низькі вимоги до догляду. Інтенсивна — чагарники і невеликі дерева, повноцінний дах-сад. |
| Ухил даху | Екстенсивна — мінімальний ухил 1,5%. Інтенсивна — можлива без будь-якого ухилу даху, потребує додаткового дренажу. |
| Несуча здатність | Вагу повного «зеленого пирога» (ґрунт + рослини + вода утримання) обов'язково узгоджує інженер-конструктор ще на етапі проєктування. |

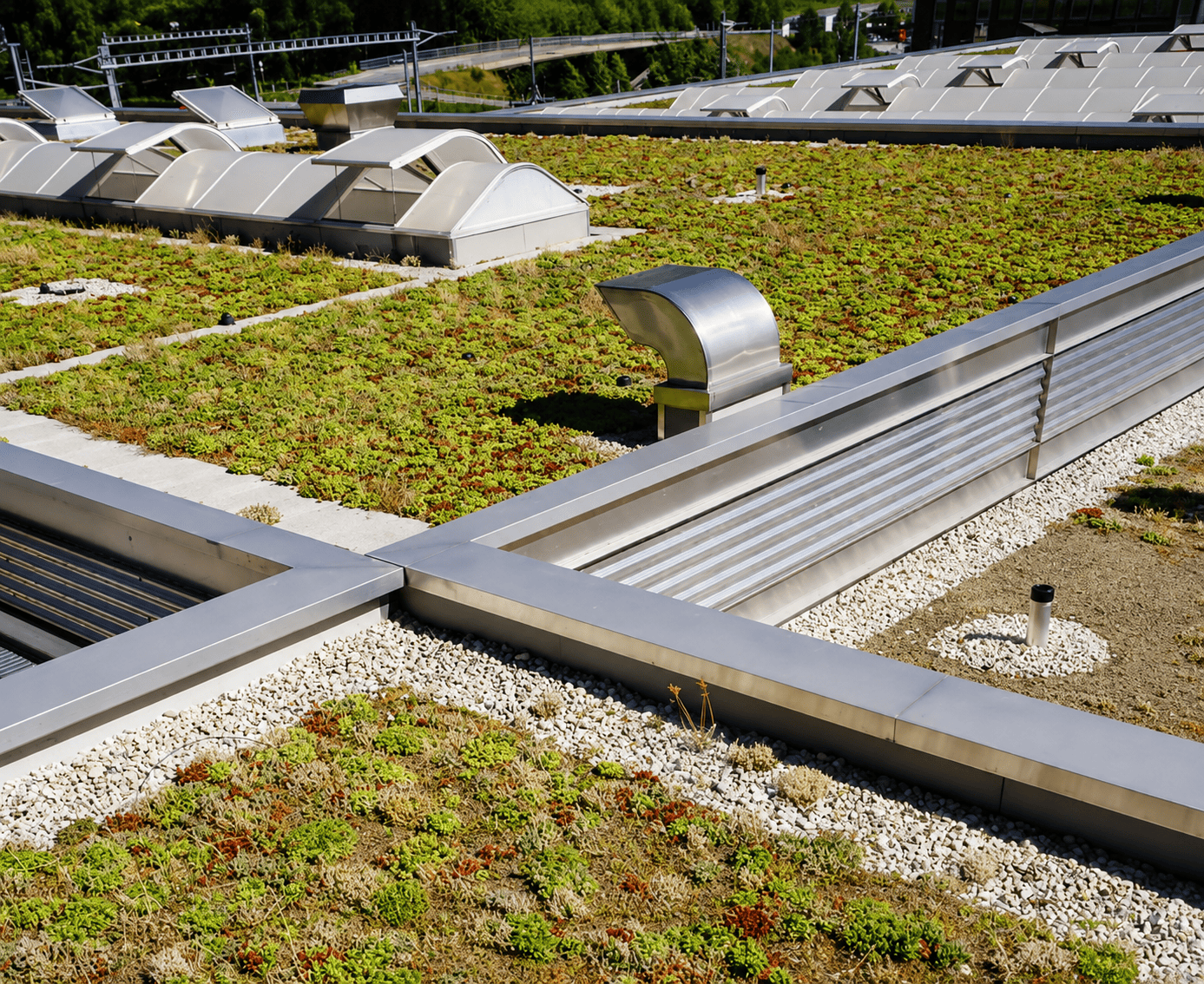

Зелена покрівля на Sarnafil® TG 66 — практичне рішення для сталого розвитку
На мембрані Sarnafil® TG 66 ґрунт або спеціальний рослинний субстрат укладається через дренажно-фільтрувальний шар — це і є «зелена покрівля»: практичне рішення для сталого розвитку, підвищення біорізноманіття та якості життя в місті.
Переваги: знижує «острів тепла» в місті; покращує зовнішній вигляд будівлі; підвищує теплотехнічні показники покрівлі; створює природне середовище з природним поглинанням CO₂.
Монтаж зеленої покрівлі — екстенсивна та інтенсивна системи
Обидві системи озеленення монтуються на одній і тій самій мембрані Sarnafil® TG 66 — відмінність полягає в товщині шару ґрунту, типі дренажу та допустимому навантаженні на конструкцію.
Принцип монтажу
Мембрана Sarnafil® TG 66 і решта компонентів покрівельного пирога, включно з утеплювачем, укладаються вільно. Дренажно-фільтрувальний шар укладається безпосередньо над мембраною (чи утеплювачем) і під шаром ґрунту/субстрату з рослинністю.

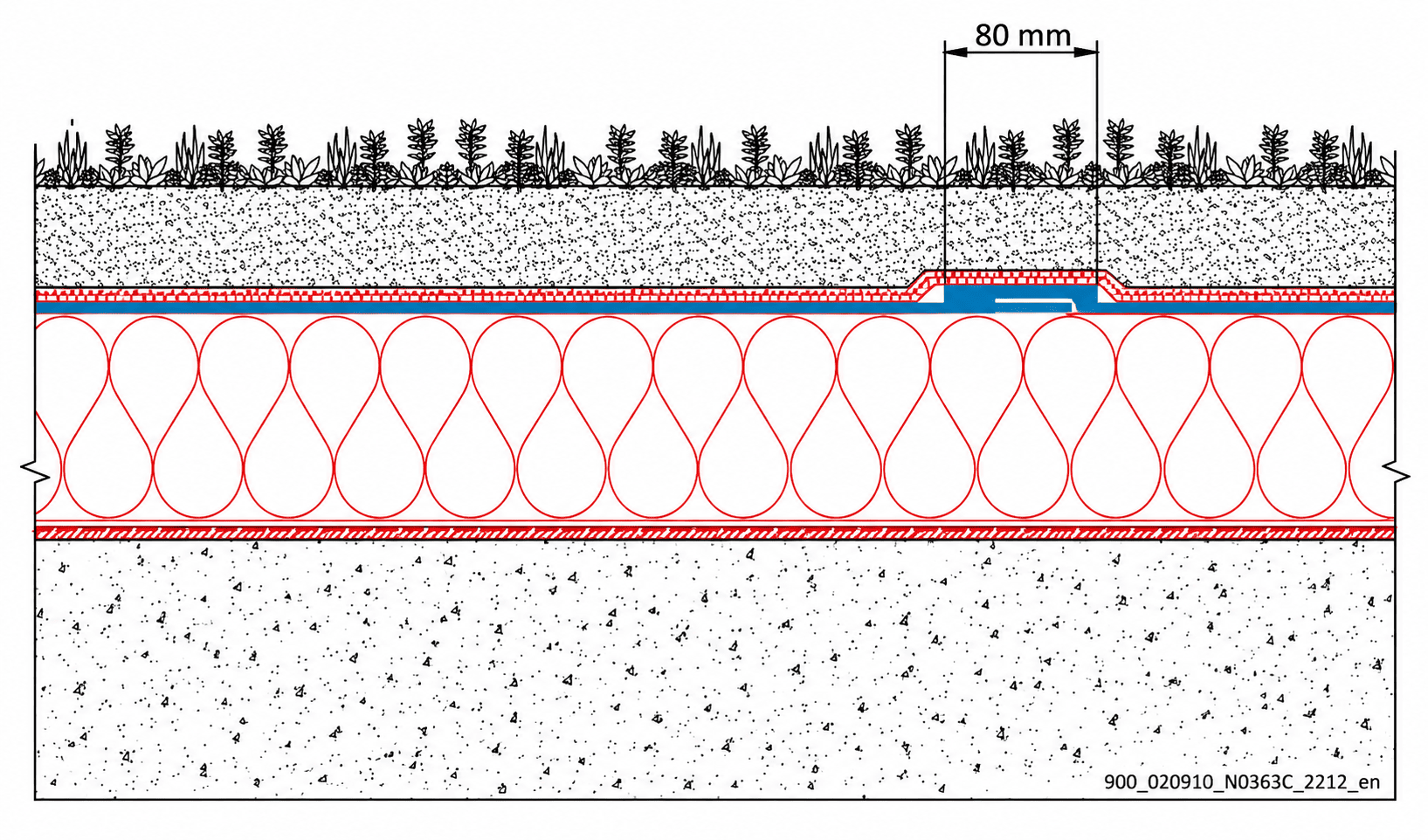

Екстенсивна система
Шар ґрунту з рослинами 50–150 мм, вага 50–170 кг/м², рослини невибагливі (седуми, мохи, трави), мінімальний догляд, мінімальний ухил даху 1,5%. Дренажний шар — Aquadrain 550.

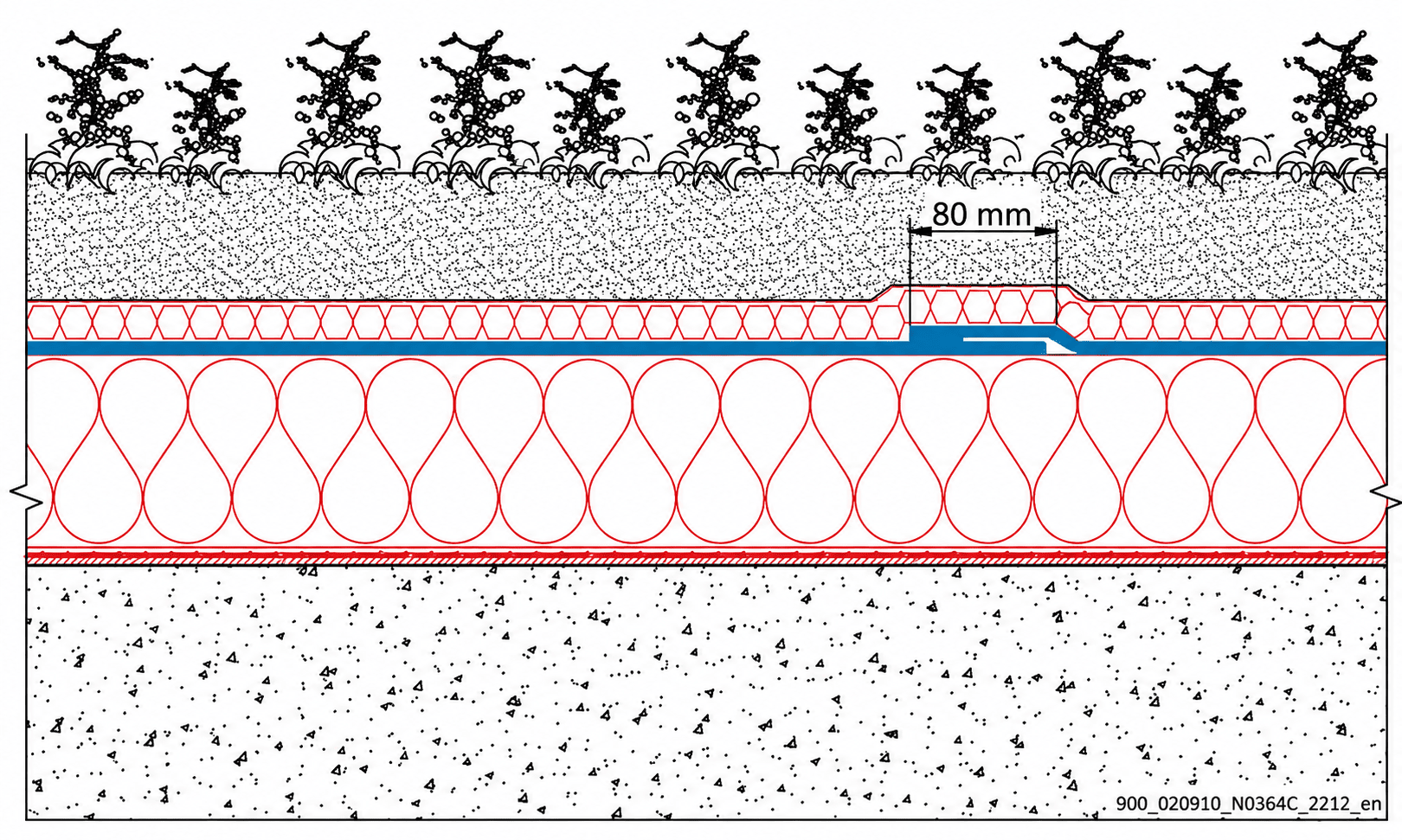

Інтенсивна система
Шар ґрунту з рослинами від 150 мм і вагою від 170 кг/м², можливе висаджування чагарників і невеликих дерев, повноцінний дах-сад із можливістю пішохідного використання; на відміну від екстенсивної не потребує ухилу даху. Дренажний шар — SikaRoof® Drainage Layer 20L2F.
Захист від коріння
Скловолоконний прошарок мембрани Sarnafil® TG 66 і структура системи в цілому розраховані на застосування під зеленими покрівлями — коренезахисні властивості підтверджені для цієї лінійки продукту.
Матеріали системи зеленої покрівлі на Sarnafil® TG 66
Мембрана, дренаж, пароізоляція та компоненти озеленення для екстенсивної й інтенсивної зеленої покрівлі.
Мембрана
Sarnafil® TG 66Дренаж для екстенсивної системи
AquadrainДренаж для інтенсивної системи
SikaRoof® Drainage LayerПозиція поки без картки товару на bios.com.ua — додамо посилання, щойно вона з'явиться в каталозі.
Пароізоляція
SikaShield® VBПозиції поки без карток товару на bios.com.ua — додамо посилання, щойно вони з'являться в каталозі.
Озеленення
ґрунт, субстрат, рослиниНе є каталожними позиціями Sika — підбираються за окремим проєктом озеленення.
