Коли пробивати несучу основу не можна — а вітрове навантаження нікуди не зникає
На частині проєктів механічне кріплення мембрани фіксаторами крізь несучу основу взагалі небажане: стара або ослаблена конструкція, залізобетонна плита без можливості свердління, вимоги замовника щодо цілісності покрівельного пирога. У таких випадках потрібна система, яка утримує мембрану без жодного проколу основи.
Але й баластна система без точного розрахунку не виконає свою функцію:
- Недостатня вага баласту. Без правильного розрахунку фракції гравію, товщини шару та ваги на м² баласт не втримає мембрану від вітрового відриву.
- Неправильний тип гравію. Дроблений (а не округлий) гравій, укладений без захисного шару під ним, механічно пошкоджує мембрану знизу гострими краями фракції.
- Непідтверджена несуча здатність. Перекриття повинно витримувати вагу всього баластного шару — це підтверджує інженер-конструктор ще до монтажу.

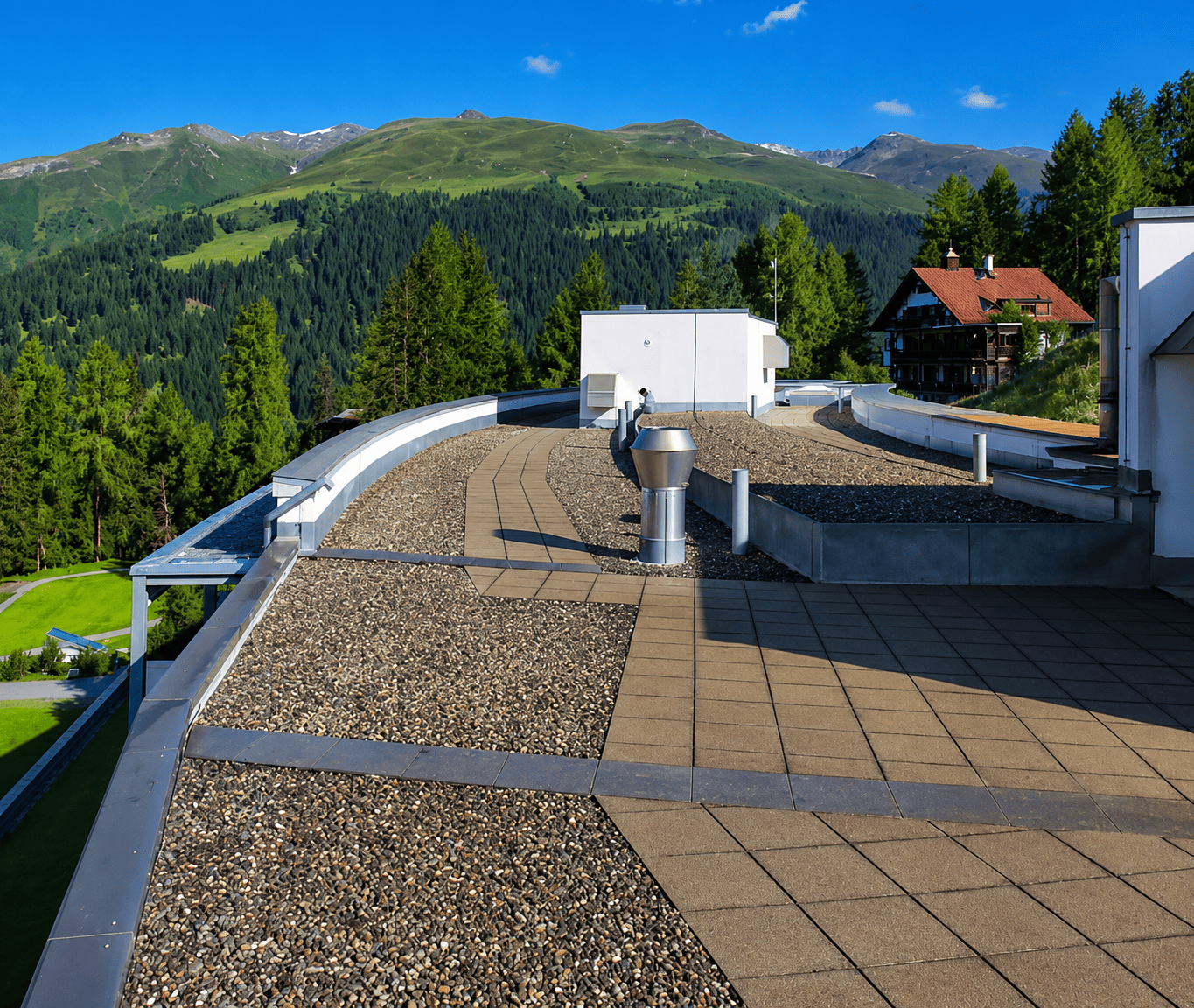

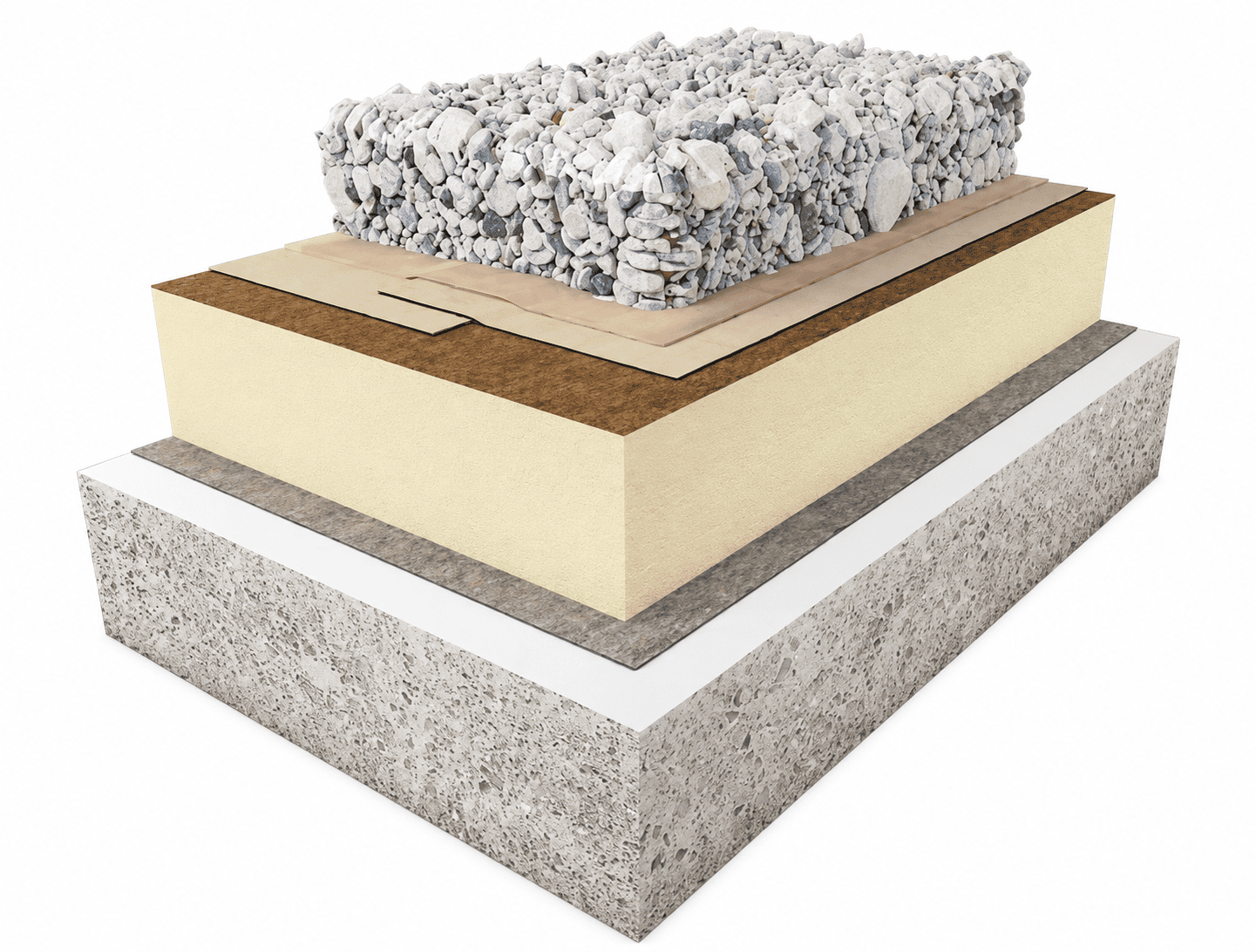

Покрівельний пиріг баластної системи на мембрані Sarnafil® TG 66
Усі шари покрівельного пирога, включно з утеплювачем, укладаються вільно — без механічного кріплення й без приклеювання до основи. Стійкість до вітрового відриву забезпечує виключно вага баластного шару гравію, тому вимоги до самого гравію та до несучої здатності основи є ключовими для надійності системи.
| Несуча основа | Сталь або дерево. |
|---|---|
| Вирівнювальний / захисний шар (за потреби) | S-Felt A-300, Sikaplan® W Felt 500 PP, S-Felt S-800 або S-Felt T-300 — вільне укладання. |
| Пароізоляційний бар'єр | Sarnavap®-5000E SA FR або SA, Sikavap®-5000E SK AL — самоклеючі, вільне укладання поверх основи. |
| Теплоізоляція | Вільне укладання. |
| Гідроізоляційна мембрана | Sarnafil® TG 66, вільне укладання. |
| Захисний шар (за потреби) | S-Felt A-300 / Sikaplan® W Felt 500 PP / S-Felt S-800 / S-Felt T-300 — вільне укладання. |
| Баласт | Гравій, вільне укладання. |
| Гравій | Промитий, округлий, фракція 16/32 мм, шар не менше 50 мм і не менше 80 кг/м² для утримання мембрани від вітрового відриву. |
|---|---|
| Дроблений гравій | Потребує додаткового захисного шару під собою, оскільки гострі краї можуть пошкодити мембрану. |
| Залізобетонна дека | Клас бетону не нижче C20/25; пароізоляція на такій основі — SikaShield® VB E71 PE SA (самоклеюча) або наплавні VB P41S/P21T/P42S. |
| Загальна вимога | Несуча здатність перекриття повинна витримувати вагу всього баластного шару, це підтверджує інженер-конструктор. |

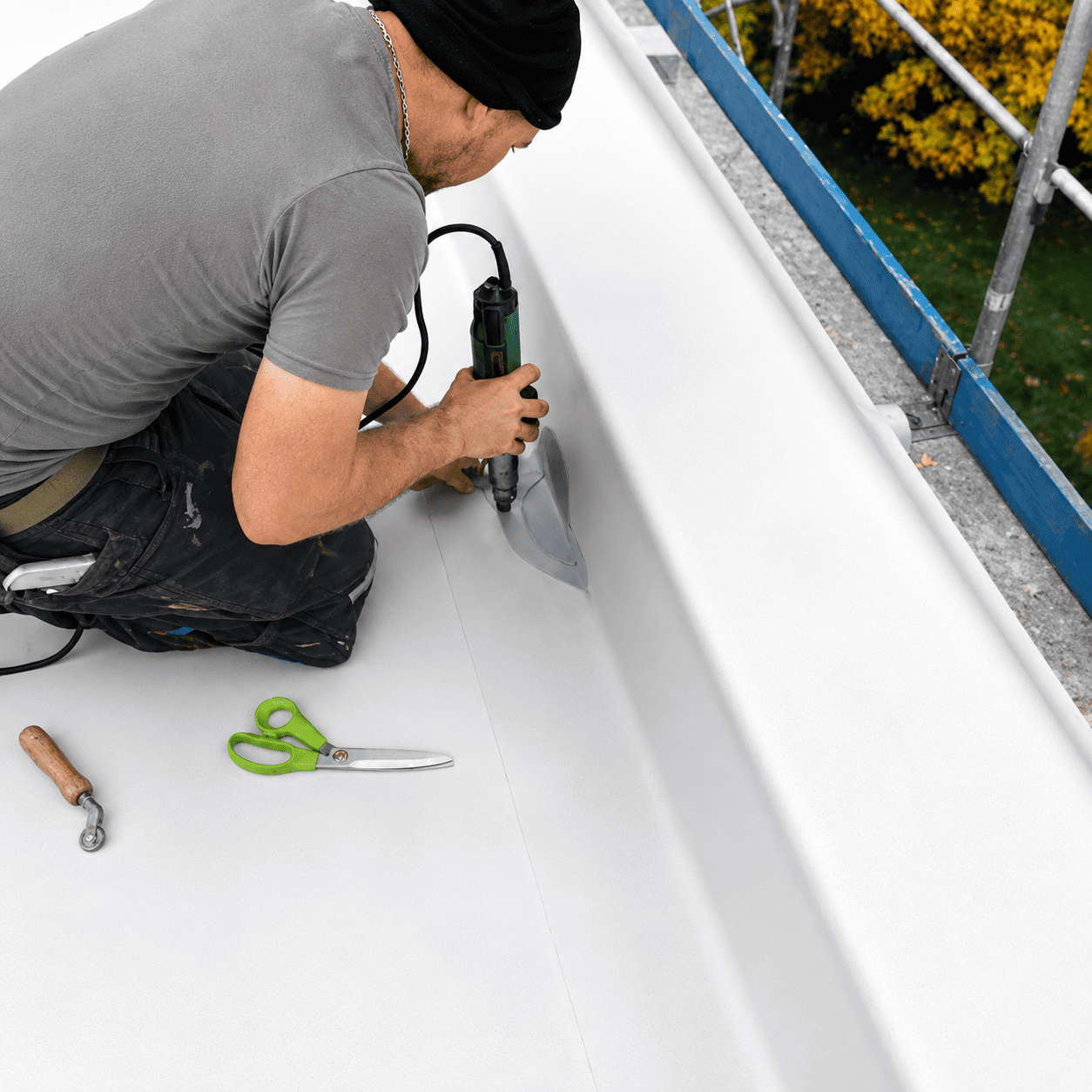

Sarnafil® TG 66 — мембрана для вільного укладання під баластом
Sarnafil® TG 66 — мембрана зі скловолоконним нетканим прошарком для стабільності розмірів, оптимізована саме для вільного укладання під баластом: не потребує зварювання по всій площі до основи, а фіксується вагою гравію по периметру та в полі.
Переваги системи: швидкий і простий монтаж; жодного пробивання несучої основи; невисока вартість обслуговування; гравій одночасно захищає мембрану від довкілля та механічних пошкоджень, а його негорючість підвищує пожежну стійкість усієї покрівлі й перешкоджає поширенню полум'я по поверхні.
Монтаж баластної системи
Баластна система — один з найпростіших конструктивів на базі Sarnafil® TG 66: жодних фіксаторів і жодного клею, тільки правильно розрахований шар гравію поверх вільно укладеного покрівельного пирога.

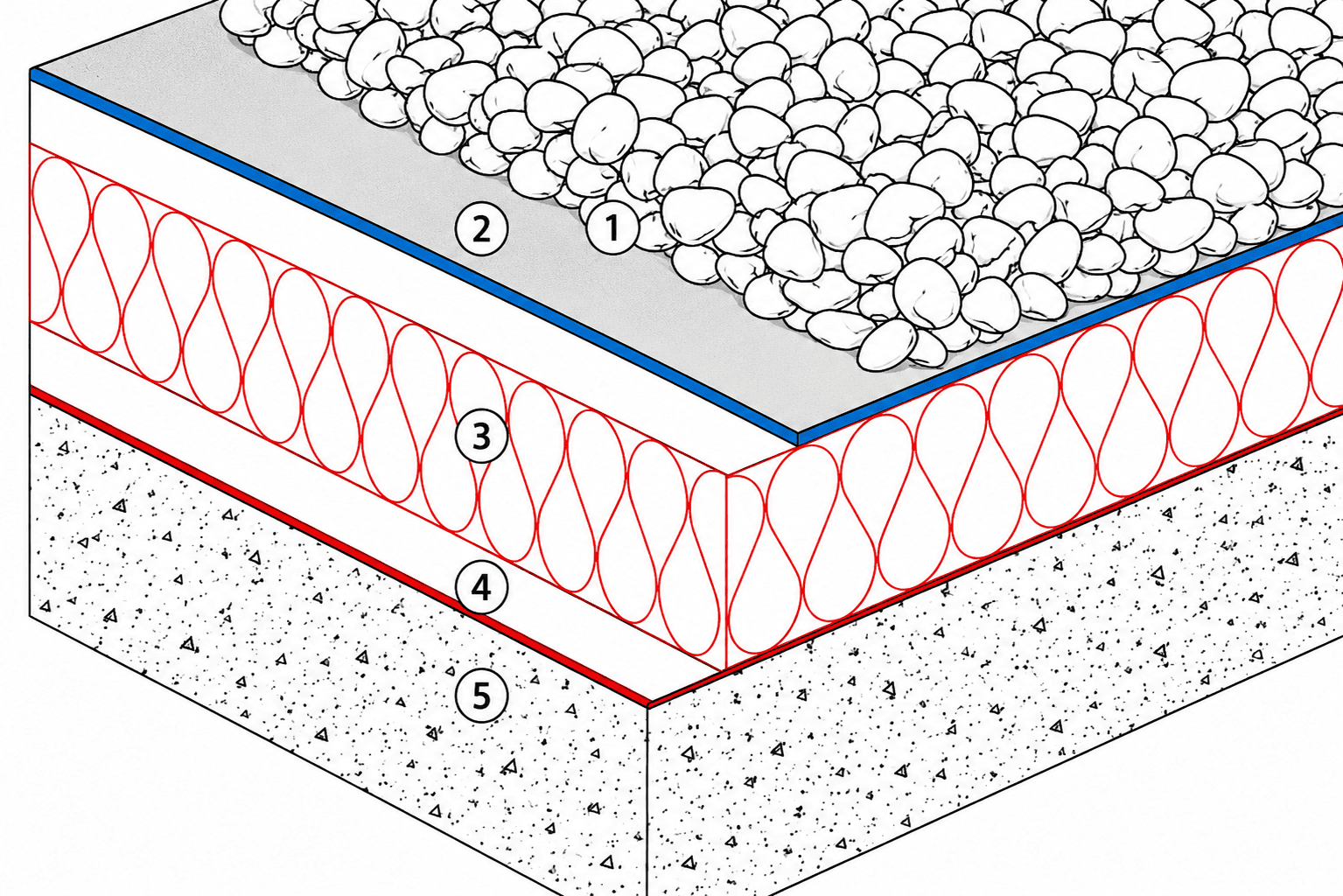

Принцип монтажу
Мембрана Sarnafil® TG 66 та решта компонентів покрівельного пирога (включно з утеплювачем) укладаються вільно, без механічного кріплення чи приклеювання до основи. Стійкість до вітрового відриву забезпечує виключно вага баластного шару гравію.
- Гравійний баласт
- Мембрана Sarnafil® TG 66
- Теплоізоляція
- Пароізоляція
- Дахове покриття
Гравій — параметри
Промитий округлий гравій фракції 16/32 мм, товщина шару не менше 50 мм, вага не менше 80 кг/м². За використання дробленого гравію обов'язковий захисний шар безпосередньо під ним, щоб гострі краї фракції не пошкодили мембрану.
Особливості для різних типів основи

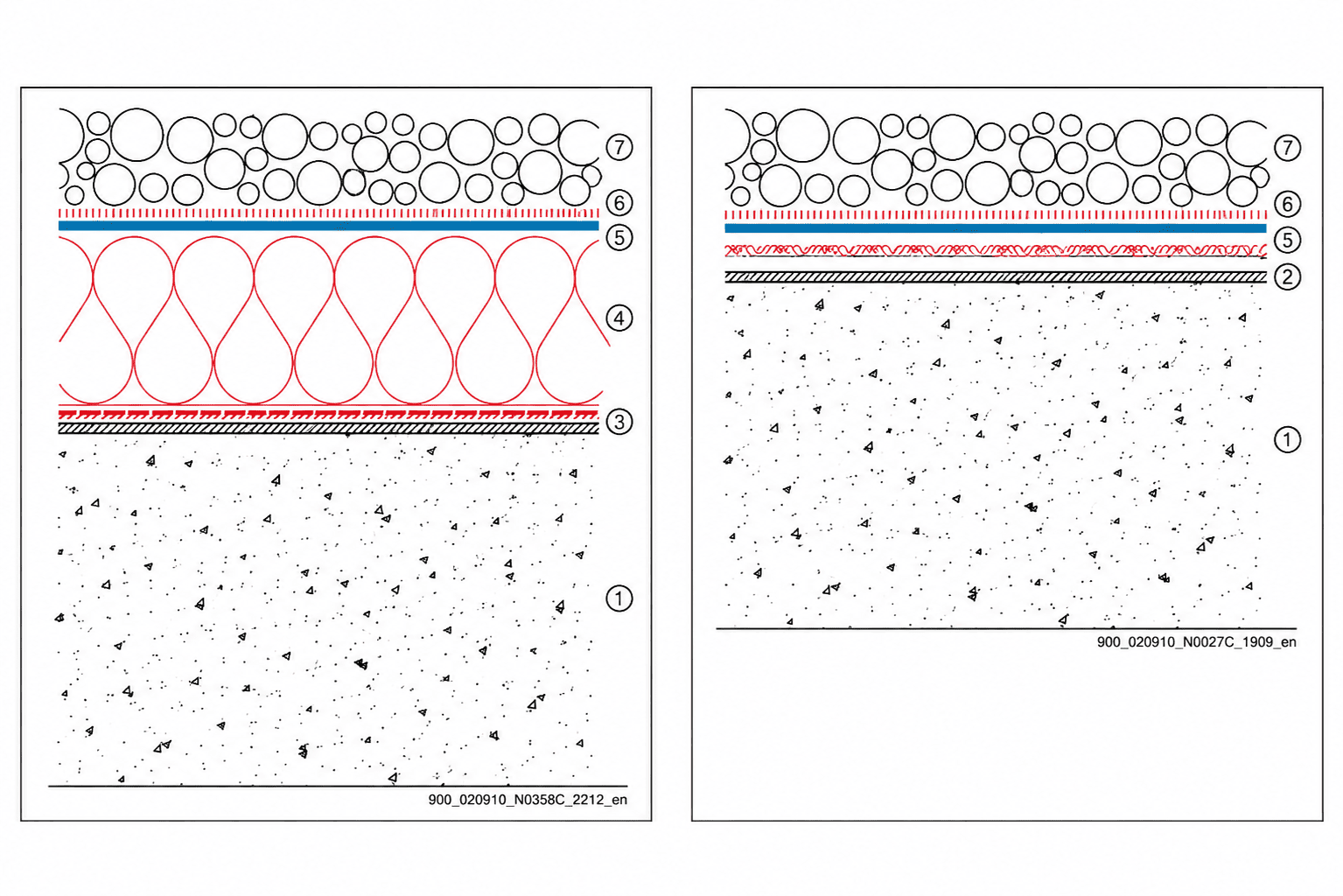

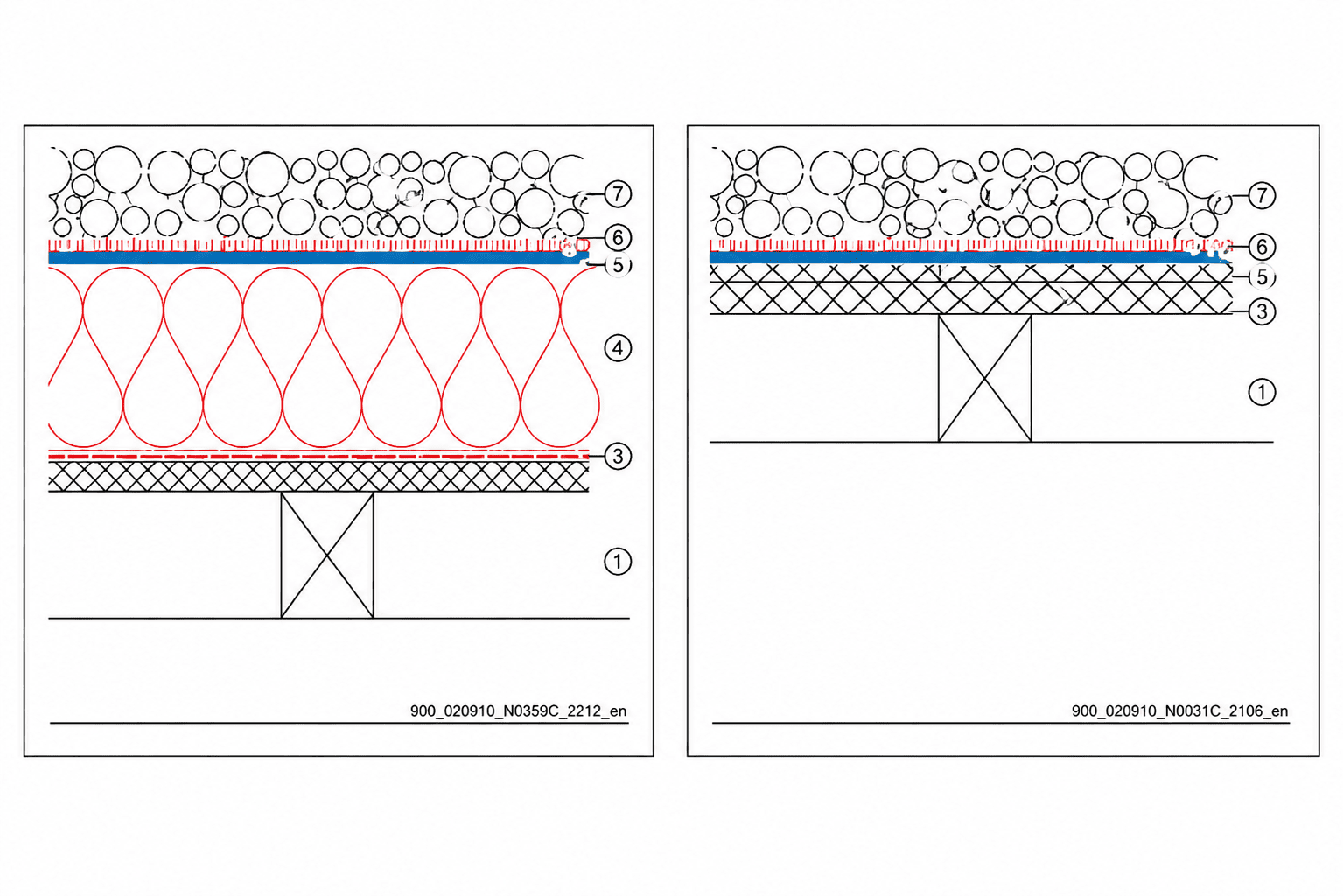

На сталевій і дерев'яній основі пароізоляційний бар'єр укладається вільно або самоклейним способом (Sarnavap® 5000E SA FR/SA, Sikavap® 5000E SK AL); на залізобетонній основі — самоклеюча (SikaShield® VB E71 PE SA) або наплавна пароізоляція (VB P41S/P21T/P42S). Розділовий шар S-Felt A-300 / Sikaplan® W Felt 500 PP / S-Felt S-800 / S-Felt T-300 укладається під та (за потреби) над мембраною для вирівнювання й захисту.
Коли обирати баластну систему
Підходить для більшості плоских дахів і несучих конструкцій, що витримують додаткове навантаження гравію — типове рішення для об'єктів, де пробивання даху неприпустиме або небажане.
Матеріали баластної системи на Sarnafil® TG 66
Мембрана, розділові та захисні шари, пароізоляція та баласт, необхідні для баластної системи покрівлі на базі Sarnafil® TG 66.
Мембрана
Sarnafil® TG 66Розділові та захисні шари
S-Felt / Sikaplan® W FeltПароізоляція
Sarnavap® / Sikavap® / SikaShield®Баласт
гравій
Інші кровельні пироги на мембрані та основні вузли покрівлі
Баластна система на Sarnafil® TG 66 — лише один із варіантів покрівельного пирога на мембрані. Якщо потрібне інше рішення (спот-кріплення, індукційне зварювання, покрівля під СЕС, зелена або експлуатована покрівля) або конструктивний вузол — розгляньте відповідні матеріали нижче.
