Клейова система для НВФ SikaTack® Panel — приховане кріплення фасадних панелей
SikaTack® Panel System — клейова система для економічного та непомітного монтажу облицювальних панелей навісного вентильованого фасаду (НВФ). Частиною системи є еластичні клеї для тривалого й міцного приклеювання панелей навіть у суворих кліматичних умовах та двостороння клейка стрічка для забезпечення рівномірної дистанції між панеллю й підсистемою та для миттєвої фіксації панелі. Система містить відповідні матеріали для підготовки поверхні.
SikaTack® Panel System довела свою придатність для внутрішнього та зовнішнього облицювання стін у тисячах фасадних проєктів та в різних кліматичних умовах і застосовується з усіма поширеними панелями та підсистемами.
Приховане кріплення НВФ Конструкційний поліуретановий клей Без видимих заклепок і гвинтів
Як працює клейова система SikaTack® Panel
Приховане кріплення фасадної панелі утримується конструкційним поліуретановим клеєм SikaTack® Panel, який з'єднує панель із вертикальним профілем підконструкції по всій довжині клейового шва. Клей полімеризується під дією атмосферної вологи.
Фасадна панель
↓
SikaTack® Panelконструкційний поліуретановий клей
↓
SikaTack® Panel Fixing Tapeфіксуюча та дистанційна стрічка
↓
Підготовлена поверхняактивація та ґрунтування
↓
Вертикальний профіль підсистеми
SikaTack® Panel Fixing Tape забезпечує початкову фіксацію та необхідну дистанцію. Після полімеризації довготривале навантаження сприймає SikaTack® Panel.
До затвердіння клею несучу функцію виконує монтажна стрічка SikaTack® Panel Fixing Tape — панелі міцно утримуються нею. Після затвердіння клейовий шов залишається еластичним у широкому діапазоні температур навколишнього середовища (від −40 °C до +90 °C) і може витримувати напругу та компенсувати переміщення, які виникають за рахунок температурних змін і динамічних навантажень.
Матеріали системи SikaTack® Panel
Система складається з чотирьох матеріалів, кожен з яких виконує окрему функцію в клейовому кріпленні панелі: конструкційний клей, фіксуюча стрічка та два матеріали підготовки поверхні.
SikaTack® Panel Primer
Пігментована ґрунтовка для підготовки поверхонь у системі.
Детальніше про матеріал →Які панелі можна кріпити системою SikaTack® Panel
SikaTack® Panel призначений для приклеювання панелей із анодованого алюмінію та алюмінію з покриттям, металевих композитів, HPL-панелей і керамічних матеріалів — саме ці поверхні визначені сферою застосування клею.
Анодований алюміній
Алюміній із покриттям
Металеві композити
HPL-панелі
Керамічні матеріали
Керівництво із застосування системи додатково містить окремі процедури підготовки поверхні для фіброцементних панелей, металевих панелей, керамічних панелей і плитки та інших визначених типів поверхонь.
Важливо. Сумісність потрібно перевіряти на фактичній панелі та профілі конкретного проєкту. Sika має перевірити адгезію SikaTack® Panel System на зразках оригінальних матеріалів, які використовуються у конкретному проєкті. Використання засобів попередньої підготовки поверхні, рекомендованих у лабораторному звіті, є обов'язковим — інакше гарантія на адгезійну поведінку клеїв SikaTack® Panel не діє.
Підготовка поверхні перед приклеюванням
Підготовка поверхні перед монтажем панелі складається з послідовності етапів очищення, активації та ґрунтування — точний склад етапів залежить від матеріалу панелі й підконструкції.
Перевірка поверхні — чиста, суха, без жиру, мастил і пилу.
Очищення поверхні.
За потреби — механічне зачищення абразивним папером (наприклад, дрібнозернистим Scotch Brite) або шліфування із зернистістю 80.
Активація поверхні Sika® Aktivator-205 — витримка не менше 10 хвилин.
Ґрунтування SikaTack® Panel Primer — тонкий суцільний шар, витримка не менше 30 хвилин.
Витримування часу висихання ґрунтовки перед подальшими роботами.
Нанесення фіксуючої стрічки та клею.
Важливо. Підготовка поверхні визначається матеріалом панелі та підконструкції. Огляд процедур підготовки поверхні описує лише загальні вказівки — навіть у межах однієї групи конкретні типи панелей можуть суттєво відрізнятися поверхнею, тому може знадобитися інша попередня підготовка, ніж зазначено в загальному огляді.
Геометрія клейового з'єднання
Стандартна геометрія клейового з'єднання для монтажу фасадної панелі становить не менше 12 × 3 мм після встановлення панелі.
12 × 3 мм
мінімальний розмір шва після монтажу панелі
10 × 8 мм
трикутний виріз носика насадки
≥ 5 мм
відступ від фіксуючої стрічки та краю профілю
- Клей наноситься суцільним трикутним валиком за допомогою насадки, що надається.
- Трикутний виріз носика (10 × 8 мм) забезпечує належний розмір клейового шва після притискання панелі.
- Шов наноситься на відстані не менше 5 мм від фіксуючої стрічки SikaTack® Panel Fixing Tape та від бокової поверхні (краю) профілю.
Фасадна панель
SikaTack® Panel Fixing Tape
Вертикальний профіль підсистеми
Умовна схема поперечного перерізу клейового з'єднання, без масштабування.
Шви повинні бути належним чином розраховані, оскільки після монтажу або нанесення клею внесення змін є неможливим. Основою для розрахунку необхідних розмірів шва клейового з'єднання є технічні властивості клею й суміжних будівельних матеріалів, вплив навколишнього середовища, конструкція будівельних елементів, розміри та вага, а також зовнішні навантаження (вітер, сніг, температура тощо).
Ключові умови монтажу
Температура застосування SikaTack® Panel становить +5…+40 °C, а оптимальна температура поверхні та клею — +15…+25 °C.
+5…+40 °C
температура застосування SikaTack® Panel
+15…+25 °C
оптимальна температура поверхні та клею
+3 °C
мінімальне перевищення поверхнею точки роси
35 хв
час утворення поверхневої плівки (+23 °C / 50% в.в.)
Панель повинна встановлюватися до утворення плівки на поверхні клею: монтаж має відбуватися в межах 75% часу формування плівки, швидкість утворення якої залежить від локальних кліматичних умов. Температура і вологість повітря безпосередньо впливають на швидкість полімеризації клею та час утворення плівки — за вологого й теплого клімату цей час коротший.
- відносна вологість повітря не повинна перевищувати 75%;
- після монтажу температура не має опускатися нижче +5 °C протягом 5 годин;
- робоче місце має бути максимально сухим і без пилу; поверхні та клей не повинні піддаватися прямому сонячному випромінюванню, дощу, снігу чи іншим прямим атмосферним впливам.
Важливо. 35 хвилин — це довідковий показник за стандартних лабораторних умов (+23 °C / 50% відносної вологості), а не універсальний монтажний час за будь-якої погоди. Реальний час утворення плівки залежить від фактичної температури та вологості на об'єкті.
Послідовність монтажу SikaTack® Panel
Монтаж панелі виконується як послідовність із восьми етапів — від перевірки умов на об'єкті до остаточного притискання панелі до фіксуючої стрічки.
Перевірка умов і робочого місця
Температура елементів, що підлягають зклеюванню, — щонайменше на 3 °C вище точки роси. Температура навколишнього середовища +5 °C мін. / +35 °C макс. Позначте місце приклеювання першої панелі до підсистеми.
Очищення поверхні
Поверхня, що зклеюється, повинна бути чистою, сухою та очищеною від жиру. Зачищення можна робити абразивним папером (наприклад, дрібнозернистим Scotch Brite) або механічним шліфуванням з зернистістю 80.
Видалення пилу
Видаліть пил безворсовим паперовим рушником, щіткою або пилососом.
Активація поверхні
Активуйте поверхню за допомогою Sika® Aktivator-205, протираючи чистим безворсовим рушником тільки в одному напрямку. Дайте активатору висохнути протягом 10 хвилин.
Ґрунтування
Ретельно потрусіть SikaTack® Panel Primer (рух металевої кульки в банці має бути чітко чутним) і нанесіть один тонкий суцільний шар фетровою тканиною, пензлем або губкою. Дайте ґрунтовці висохнути не менше 30 хвилин.
Нанесення фіксуючої стрічки
Нанесіть SikaTack® Panel Fixing Tape на всю довжину вертикальних профілів. Не знімайте захисну плівку.
Нанесення клею
Нанесіть SikaTack® Panel трикутним валиком за допомогою насадки, що надається, на відстані щонайменше 5 мм від фіксуючої стрічки та бокової поверхні профілю. Панель потрібно приклеїти на нанесений клей протягом < 30 хвилин.
Встановлення панелі
Зніміть захисну плівку з фіксуючої стрічки. Встановіть панель у потрібне положення, не торкаючись підсистеми, після чого міцно притисніть її, поки панель не торкнеться фіксуючої стрічки SikaTack® Panel.
Чому це система, а не просто клей
Надійність прихованого кріплення забезпечує не сам клей окремо, а поєднання всіх визначених компонентів системи в правильній послідовності.
ПАНЕЛЬ+ ПІДГОТОВКА ПОВЕРХНІ+ АКТИВАТОР / ПРАЙМЕР+ FIXING TAPE+ SIKATACK PANEL+ ПІДСИСТЕМА= КЛЕЙОВЕ КРІПЛЕННЯ НВФ
Виключення одного з етапів підготовки або довільна зміна геометрії клейового з'єднання може змінювати роботу системи — тому послідовність компонентів і розміри шва, визначені виробником, є обов'язковими до виконання, а не рекомендацією на вибір.
Контроль адгезії
Для конкретного проєкту адгезію системи необхідно перевіряти на фактичних матеріалах панелі та профілю, а не приймати результати випробувань на інших поверхнях як автоматично застосовні.
Панель / профіль→ Очищення→ Підготовка→ Клей→ Тест адгезії
Тест адгезії на відрив перевіряє поведінку клейового з'єднання SikaTack® Panel у поєднанні з методами очищення та попередньої підготовки, застосованими на зразках конкретних панелей і профілів, під дією сили на відрив. Шов клею видавлюється на підготовлені зразки, витримується мінімум 72 години за кімнатної температури, після чого виконується випробування на відрив щонайменше на 50% довжини шва.
72 год
витримка зразків перед випробуванням на відрив
≥ 95%
когезійний розрив — вимога до результату
| Тест | Частота проведення | Вимоги |
|---|---|---|
| Час утворення плівки | При використанні нової партії клею | Значення дійсні лише за +23 °C та 50% відносної вологості |
| Адгезія відшарування | Перед початком монтажу у новому проєкті та при використанні нової партії клею | ≥ 95% когезійного розриву |
| Візуальний огляд | Кожного дня й при монтажі кожної окремої панелі | Розміри швів: товщина 3 мм, ширина 12 мм |
Проєктування системи
Проєктування клейового кріплення НВФ не зводиться до площі фасаду — воно враховує конструкцію панелі, підсистеми та клейового з'єднання разом.
- матеріал панелі;
- формат панелі;
- вага панелі;
- матеріал профілю;
- покриття профілю;
- схема вертикальної підконструкції;
- відстань між профілями;
- температурні деформації;
- вітрові навантаження;
- компенсаційні шви;
- вентиляційні зазори;
- геометрія клейового з'єднання;
- технологія підготовки поверхні.
Для одиничної установки крайні профілі підконструкції потребують компенсаційної відстані 80–100 мм, для множинної установки проміжні профілі — 40 мм; переміщення компенсується клейовим з'єднанням або підсистемою залежно від конфігурації.
Важливо. Ці вимоги до системи мають детально дотримуватися та їх не можна змінювати.
Розрахунок і креслення конкретного фасаду повинні виконуватися кваліфікованим спеціалістом.
Переваги клейового кріплення SikaTack® Panel
- приховане кріплення без видимих заклепок або гвинтів;
- рівномірний розподіл напружень по панелі — відсутність механічних концентраторів напруги;
- компенсація статичних і динамічних навантажень;
- еластичне клейове з'єднання;
- клейовий шар запобігає гальванічній корозії;
- можливість застосування для НВФ і внутрішнього облицювання стін;
- система компонентів для підготовки поверхні, фіксації та конструкційного приклеювання.
Система сертифікована ETA від EOTA, DAU від ITeC, німецька DIBT, британська BBA, нідерландська KOMO, і має понад 30 років досвіду застосування.

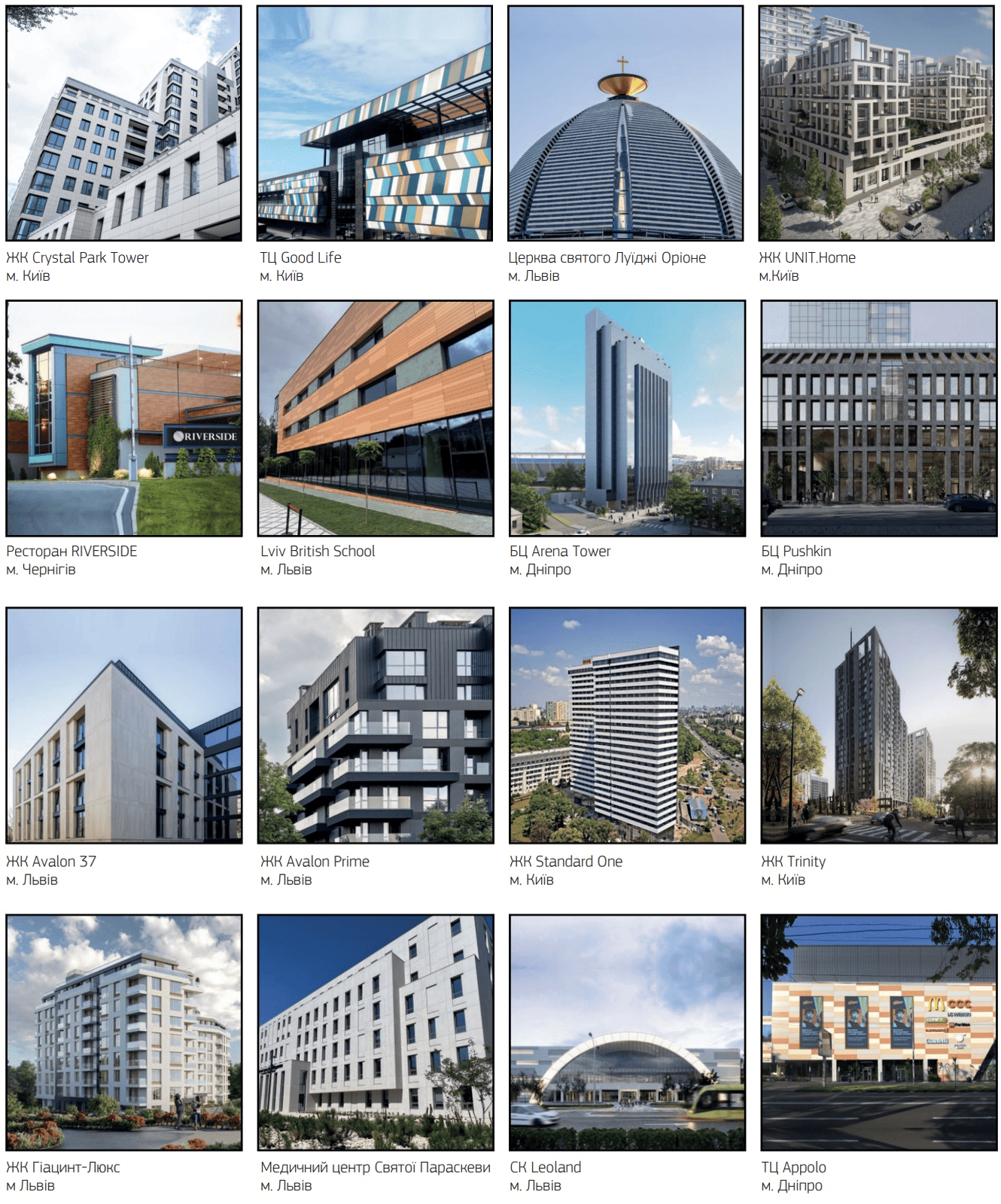

Приклади застосування SikaTack® Panel
У технічних матеріалах Sika наведені приклади об'єктів, де застосована клейова система SikaTack® Panel.
Florim Magnumм. Квебек, Канада
Ресторан RIVERSIDEм. Чернігів
Lviv British Schoolм. Львів
БЦ Arena Towerм. Дніпро
БЦ Pushkinм. Дніпро
ЖК Avalon 37м. Львів
ЖК Avalon Primeм. Львів
ЖК Standard Oneм. Київ
ЖК Trinityм. Київ
ЖК Гіацинт-Люксм. Львів
Медичний центр Святої Параскевим. Львів
СК Leolandм. Львів
ТЦ Appoloм. Дніпро
ЖК Crystal Park Towerм. Київ
ТЦ Good Lifeм. Київ
Церква святого Луїджі Оріонем. Львів
ЖК UNIT.Homeм. Київ
Приклади наведені виробником матеріалів (Sika) і не є переліком об'єктів, виконаних BIOS.
