Плоский дах може приносити дохід — але лише якщо витримає навантаження
Власники будівель дедалі частіше хочуть перетворити плоский дах на корисну площу — паркінг, терасу, ресторанну зону, — щоб отримати додатковий дохід від об'єкта. Але стандартна відкрита гідроізоляційна мембрана не розрахована на пішохідне чи транспортне навантаження.
Без окремого захисного шару та правильно підібраного верхнього покриття виникають типові проблеми:
- Механічне пошкодження мембрани. Без захисного шару відкрита мембрана під пішохідним чи транспортним навантаженням швидко зазнає проколів і стирання.
- Недостатня пожежна стійкість. Без правильного вибору покриття (бетонна плита чи плитка) неможливо забезпечити потрібну пожежну стійкість покрівлі.
- Точкові навантаження на мембрану. Локальна вага транспорту, конструкцій чи усадка бетонної плити руйнують мембрану в місцях контакту, якщо вона не захищена відповідним шаром зверху.
- Втрачений потенціал будівлі. Без відповідного рішення покрівля залишається незадіяною площею, хоча могла б приносити додатковий дохід від об'єкта.

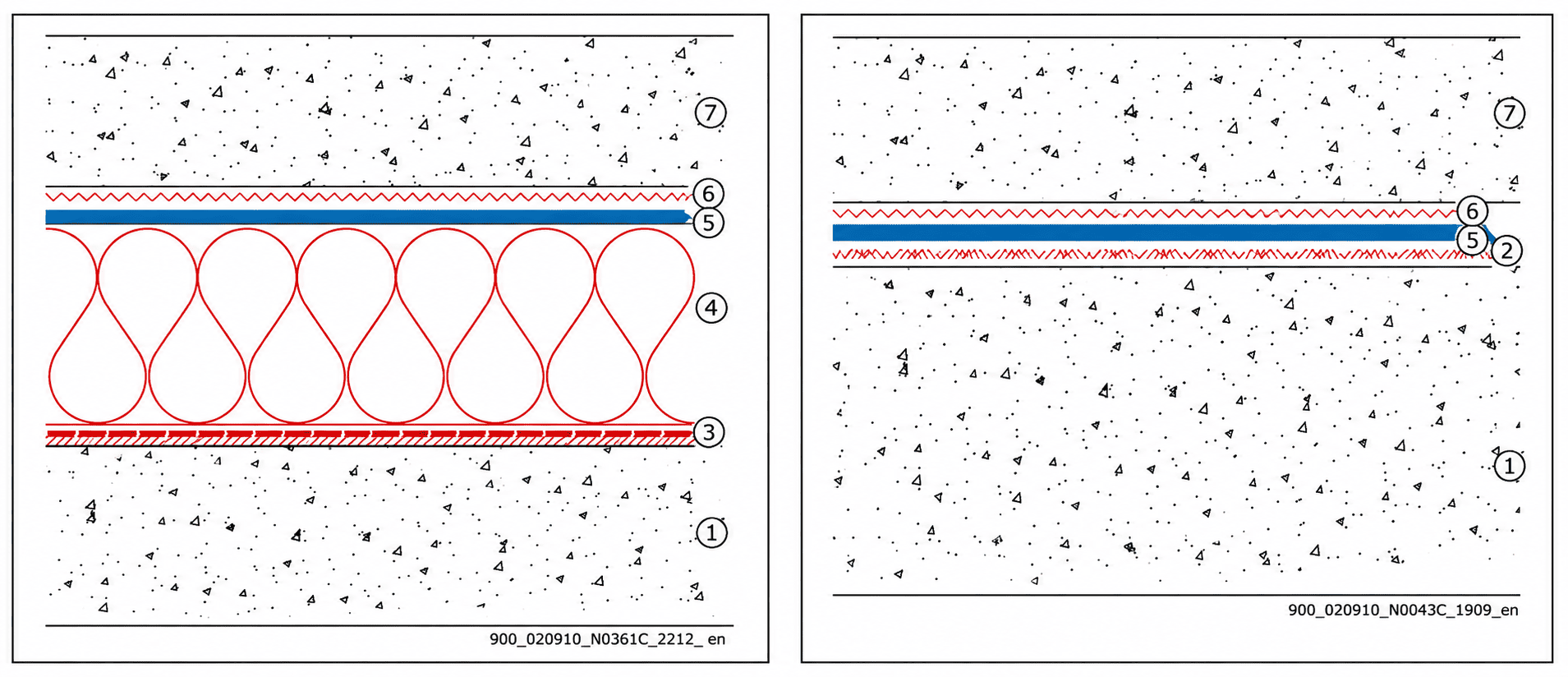

Покрівельний пиріг експлуатованої покрівлі на Sarnafil® TG 66
Усі шари покрівельного пирога, включно з утеплювачем, укладаються вільно — стійкість системи до навантажень забезпечує вага верхнього покриття. Вибір захисного шару над мембраною залежить від того, що укладається зверху: бетонна плита чи тротуарна плитка.
| 1. Несуча основа | Залізобетон. |
|---|---|
| 2. Вирівнювальний / захисний шар (за потреби) | S-Felt A-300, Sikaplan® W Felt 500 PP, S-Felt S-800 або S-Felt T-300 — вільне укладання. |
| 3. Пароізоляційний бар'єр | SikaShield® VB E71 PE SA (самоклеючий) або наплавні VB P41S / P21T / P42S. |
| 4. Теплоізоляція | Вільне укладання. |
| 5. Гідроізоляційна мембрана | Sarnafil® TG 66, вільне укладання. |
| 6. Захисний / ковзний шар | У разі бетонної плити зверху — S-Felt GK-400, вільне укладання. У разі тротуарної плитки зверху — S-Felt A-300 / Sikaplan® W Felt 500 PP / S-Felt S-800 / S-Felt T-300. |
| 7. Покриття (баласт) | Бетонна плита або тротуарна плитка, вільне укладання. |
| Бетонна плита зверху | Обов'язковий ковзний і захисний шар S-Felt GK-400 безпосередньо над мембраною, щоб уникнути тертя й точкових пошкоджень при усадці плити. |
|---|---|
| Тротуарна плитка зверху | Достатньо стандартного захисного шару (S-Felt A-300 / Sikaplan® W Felt 500 PP / S-Felt S-800 / S-Felt T-300). |
| Несуча здатність | Розрахунок ваги покриття та експлуатаційного навантаження (пішоходи чи транспорт) виконує інженер-конструктор до проєктування покрівельного пирога. |

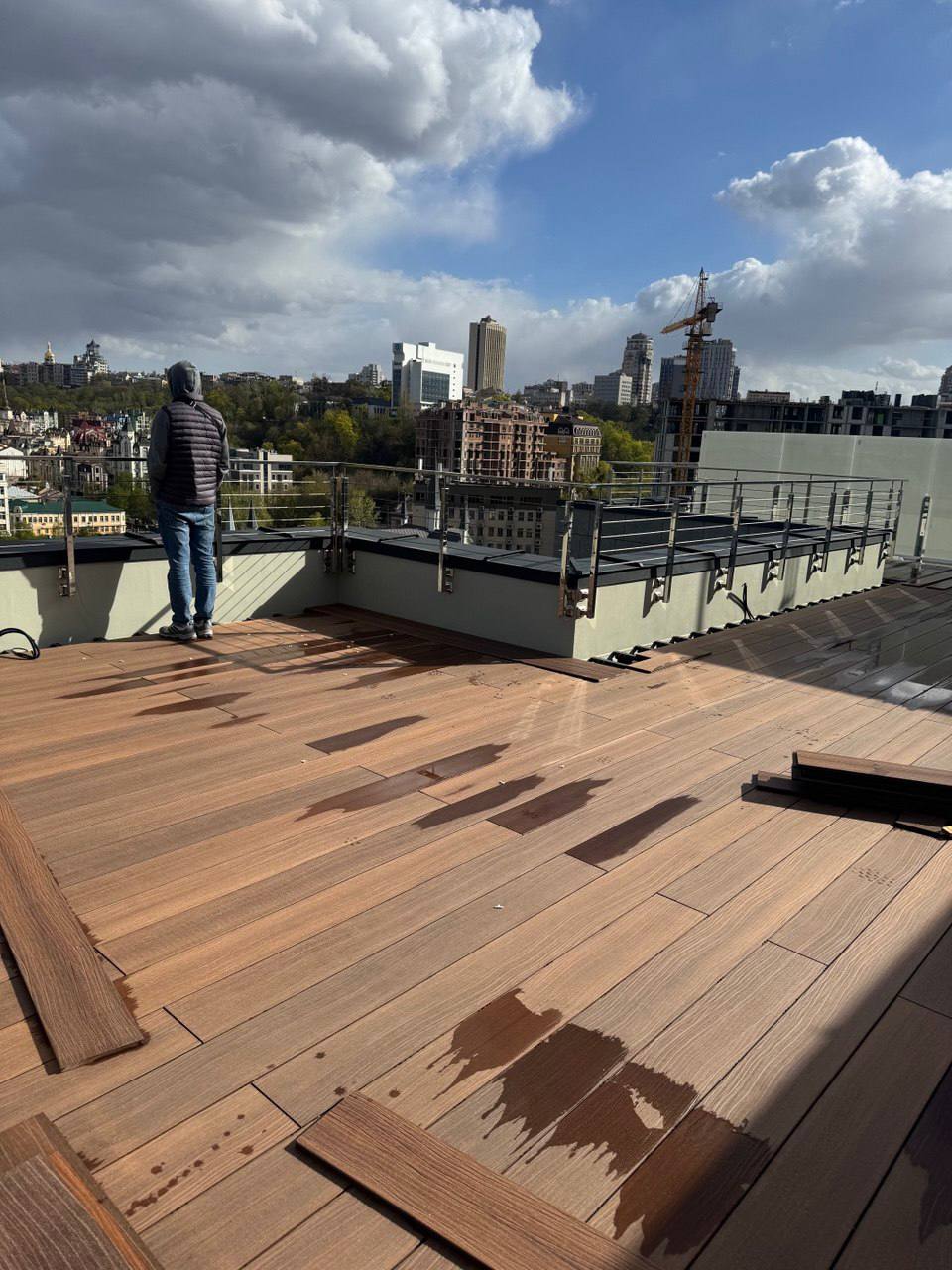

Дах як додаткова корисна площа — під захистом мембрани Sarnafil® TG 66
Мембрана Sarnafil® TG 66 у складі експлуатованої покрівлі захищена зверху шаром бетону чи тротуарної плитки — це дозволяє використовувати дах як повноцінну корисну площу: паркінг, терасу, ресторанну зону чи будь-яке інше функціональне призначення, підвищуючи повернення інвестицій в об'єкт.
Мембрана захищена від агресивного впливу довкілля та механічних пошкоджень, а природна негорючість верхнього покриття (бетон, плитка) суттєво підвищує пожежну стійкість усієї покрівлі.
Монтаж експлуатованої покрівлі на Sarnafil® TG 66
Вся система працює за принципом баластної покрівлі: мембрана й компоненти покрівельного пирога не кріпляться механічно, а утримуються вагою верхнього покриття. Вибір захисного шару над мембраною та типу пароізоляції залежить від конкретного проєкту.
Принцип монтажу
Мембрана Sarnafil® TG 66 та всі компоненти покрівельного пирога (включно з утеплювачем) укладаються вільно, без механічного кріплення. Стійкість до вітрового навантаження забезпечує вага верхнього покриття (бетонної плити чи плитки), як і в баластній системі.
Захисний / ковзний шар над мембраною
Якщо зверху укладається монолітна бетонна плита, обов'язково потрібен ковзний і захисний шар S-Felt GK-400 — він компенсує температурні деформації плити та захищає мембрану від тертя й точкового навантаження. Якщо зверху — тротуарна плитка, достатньо звичайного захисного шару (S-Felt A-300, Sikaplan® W Felt 500 PP, S-Felt S-800 або S-Felt T-300).
Пароізоляція на залізобетонній основі
Укладається самоклеюча (SikaShield® VB E71 PE SA) або наплавна пароізоляція (VB P41S / P21T / P42S) — вибір залежить від вологісного режиму приміщення під дахом.
Типові застосування
Підземний або надземний паркінг на покрівлі стилобату, експлуатована тераса ресторану чи громадського закладу, будь-яка функціональна зона з пішохідним чи транспортним навантаженням.
Матеріали для експлуатованої покрівлі на Sarnafil® TG 66
Мембрана, захисні шари, пароізоляція та верхнє покриття для покрівель під пішохідне чи транспортне навантаження.
Мембрана
Sarnafil® TG 66Захисні та ковзні шари
S-Felt / Sikaplan® W FeltПароізоляція
SikaShield® VBПозиції SikaShield® поки без карток товару на bios.com.ua — додамо посилання, щойно вони з'являться в каталозі.
Верхнє покриття
баластВерхнє покриття не входить до каталогу продукції Sika — обирається окремо під конкретний проєкт.
Інші кровельні пироги на мембрані та основні вузли покрівлі
Експлуатована покрівля (паркінг, тераса) — лише один із варіантів покрівельного пирога на мембрані. Якщо потрібне інше рішення (спот-кріплення, індукційне зварювання, покрівля під СЕС, баластна, інверсійна або зелена покрівля) або конструктивний вузол — розгляньте відповідні матеріали нижче.
