Вікно розриває основні контури стіни

Віконний монтаж ≠ просто заповнення зазору піною.

У місці віконного прорізу стіна одночасно втрачає зовнішній водозахисний контур, теплоізоляцію і повітронепроникний контур. Монтажне примикання повинне відновити ці контури і завершитися на віконній рамі — узгоджено зі стіновою системою в цілому, а не як окрема ізольована операція.

Принципова функціональна схема. Не є універсальним проєктним вузлом — фактичний склад і розташування матеріалів визначаються конструкцією стіни та віконного вузла.

Які функції повинен виконувати віконний вузол

Монтажний шов вирішує не одну задачу, а декілька різних — і кожна вимагає свого підходу.

BIOS на цій сторінці підбирає герметизаційний вузол, а не виконує розрахунок анкерування чи механічного кріплення віконної конструкції — це окреме проєктне рішення.

Заповнення монтажного зазору — лише частина системи

Монтажна піна швидко закриває видимий зазор, тому її часто сприймають як завершений вузол. Насправді заповнення — лише один із кількох елементів системи.

Матеріал заповнення може бути частиною вузла, але сам по собі не визначає всі його функції.

Механічне кріплення вікна ≠ герметизація вікна: герметик, мембрана чи піна не є заміною конструктивного кріплення рами, якщо це прямо не передбачено конкретною системою.

Геометрія монтажного зазору

Матеріали підбираються після визначення геометрії, а не навпаки. Перед підбором потрібно знати:

• матеріал рами
• матеріал стіни / каркаса
• зовнішню обшивку
• положення вікна у товщині стіни
• ширину монтажного зазору
• глибину зазору
• геометрію відкосів
• доступ із зовнішнього боку
• доступ із внутрішнього боку
• тип фасаду
• підвіконну зону
• верхнє примикання

W — ширина зазору, D — глибина. Принципова схема, без числових значень: конкретні розміри визначає проєкт.

Положення вікна у товщині стіни

Вікно може бути розташоване відносно каркаса, утеплення, зовнішньої обшивки та фасадної системи — і положення рами впливає на весь вузол.

Умовні положення, без позначки «правильно/неправильно» і без термінів «теплий» чи «холодний» монтаж без теплотехнічного обґрунтування. Мета схеми — показати, що зміна положення рами змінює геометрію всього примикання.

Положення рами впливає на: геометрію примикання, довжину теплового шляху, форму зовнішнього захисту, внутрішні укоси, монтаж мембрани. Визначати «ідеальне положення» без теплотехнічного та конструктивного аналізу конкретного проєкту BIOS на цій сторінці не буде.

Мембранне примикання вікна до стіни

Гнучка мембранна система може з'єднувати раму з прилеглою будівельною конструкцією та формувати безперервний контур примикання — саме на вікні цей принцип застосовується особливо часто.

Але конкретні параметри — тип мембрани, ширина, напрямок, основа, приклеювання, підготовка, допустимі рухи — повинні визначатися документацією конкретної системи. На цій сторінці вони не вказуються, щоб не вигадати те, чого немає в джерелі.

Схема

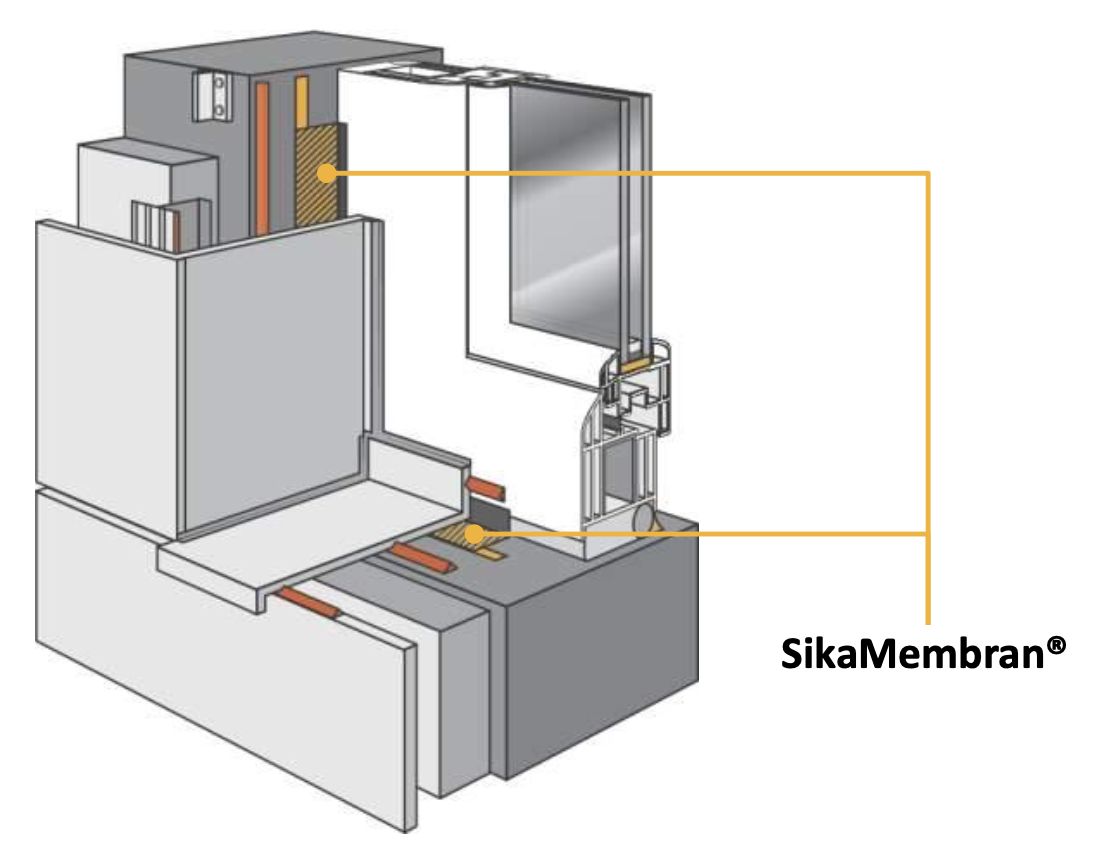

06 MEMBRANE: SikaMembran® — приклад застосування на вікні

Приклад системного рішення Sika для віконного примикання

Спочатку функція, потім матеріал — це не продуктовий каталог, а приклад того, як три продукти Sika разом формують один вузол.

Перелік переваг (адгезія до бетону, анодованого та порошково пофарбованого алюмінію, ПВХ, дерева, металів; понад 50 років перевіреної якості; озоно-, УФ- та атмосферостійкість; стійкість до значних механічних навантажень) стосується показаного комплексу рішення для вікон і фасадів у цілому — це не характеристика кожного окремого продукту, і на сторінці вона не переноситься на жоден із них поодинці.

Зовнішній і внутрішній контури вузла

Зовнішній контур

Зовнішня герметизація повинна бути інтегрована з конкретною фасадною системою. Не варто узагальнювати, що «зовні завжди використовується мембрана» — можливе рішення залежить від фасаду, рами, геометрії, основ, проєкту та обраної системи герметизації.

Внутрішній контур

Внутрішня сторона шва контролює рух повітря з приміщення. Повітронепроникність ≠ паронепроникність — це різні функції, і на сторінці вони не змішуються. Універсальне правило про абсолютну паронепроникність внутрішнього шару тут не використовується.

Вологісний режим вузла повинен бути узгоджений з конструкцією всієї стіни.

Функціональна модель зон

У вузлі можуть існувати різні функціональні зони:

Це функціональна модель, а не універсальна специфікація матеріалів чи «правильний тришаровий монтаж». Фактичний склад і розташування матеріалів визначаються конструкцією стіни та віконного вузла.

Критичні зони віконного примикання

Кути, верх, низ і боки віконного прорізу — це фактично один інженерний вузол із чотирма зонами, де умови примикання відрізняються.

A — верхнє примикання, B — бокові примикання, C — кути, D — нижнє примикання. Принципова схема отвору, без розмірів.

Кути віконного прорізу

У кутах змінюється напрямок примикання, тому особливо важливо забезпечити безперервність системи без неконтрольованих розривів. Конкретний спосіб складання чи нарізки мембрани на сторінці не описується — його визначає технологія конкретної мембранної системи.

Верхнє примикання

Вода, що рухається по фасаду, не повинна спрямовуватися в монтажний шов. Верхній вузол потрібно узгодити з фасадом, відливом чи профілем (якщо він передбачений проєктом), мембраною та зовнішнім герметичним контуром. Універсальну конструкцію капельника сторінка не пропонує.

Нижнє примикання

Бокові примикання

Бокові шви повинні залишатися частиною безперервного контуру: основа, рама, геометрія, заповнення, зовнішній контур, внутрішній контур, укоси — ті самі принципи, що й для інших зон вузла.

Віконне примикання залежить від фасадної системи

Це не варіанти оформлення одного й того самого вузла — кожен сценарій є окремою технологічною системою, тому примикання потрібно узгоджувати саме з нею.

Вентильований фасад

Послідовність шарів: стіна → утеплення → вентзазор → фасадна панель. Віконний проріз повинен узгоджуватися з цими шарами. Система SikaTack Panel тут згадується лише як назва вентильованого фасаду — без окремого перерахунку компонентів, вони вже розкриті на сторінці стін і фасадних рішень; окремий типовий вузол SikaTack Panel біля вікна сторінка не конструює, бо його немає в джерелі.

Переглянути фасадні рішення для модульних будинків →

Штукатурний фасад

У штукатурній системі формується інший тип примикання: утеплювач + базовий шар + фініш + віконний вузол. Система SikaTherm тут згадується лише як назва мокрого фасаду; окремий вузол SikaTherm біля вікна без підтвердженої деталі на сторінці не проєктується.

Фасадна система не повинна розглядатися окремо від віконного монтажного шва.

Панельне облицювання

У панельній конструкції важлива сумісність різних прилеглих матеріалів: метал, дерево, OSB, цементна плита, фасадна панель та інші проєктні основи. Один праймер чи активатор для всіх основ автоматично не називається — підготовку визначає TDS конкретної системи.

Схема

09 FACADE: клейова система кріплення фасадних панелей — лише пояснення типу фасадної системи

Схема ілюструє тип кріплення фасадних панелей (клейова система для НВФ), а не готовий типовий вузол примикання вікна до панельного фасаду.

Заводський монтаж і транспортування вікна разом із модулем

У модульному будівництві вікно часто транспортується разом із модулем — це важлива відмінність цієї сторінки від звичайного контенту про монтаж вікон.

1. Виготовлення стіни
2. Монтаж вікна
3. Герметизація
4. Внутрішнє / зовнішнє оздоблення
5. Підйом модуля
6. Транспортування
7. Монтаж будівлі
8. Експлуатація

Фото

10 TRANSPORT: готовий модуль на транспорті

Вузол, виконаний на заводі, може пройти транспортний цикл разом із готовою стіною та каркасом модуля. На сторінці не стверджується, що транспорт обов'язково пошкоджує герметизацію, і так само не стверджується, що еластична мембрана автоматично вирішує всі транспортні деформації — обидва твердження джерело не підтверджує.

Рух каркаса і робота віконного вузла

Жорстка рама і конструкція модуля можуть працювати по-різному. При переміщенні або деформації модуля віконний вузол не можна розглядати ізольовано від каркаса.

Потрібно врахувати: спосіб механічного монтажу, геометрію шва, еластичність відповідних герметизаційних матеріалів, мембранні примикання, фасадні завершення.

Допустимі деформації без конкретного проєкту сторінка не наводить — це завжди розрахунок під конкретну конструкцію.

Підготовка поверхонь

Надійність примикання починається з основи. Перед нанесенням матеріалів перевірити:

• тип основи
• міцність
• чистоту
• пил
• мастила
• старі покриття
• сумісність
• потребу у праймері
• потребу в активаторі
• вимоги до вологості

Підготовка визначається TDS конкретного матеріалу та типом основи.

Принципова послідовність монтажу

1. Перевірка прорізу
2. Позиціонування вікна
3. Механічний монтаж відповідно до проєкту
4. Перевірка геометрії монтажного зазору
5. Заповнення передбаченої зони
6. Формування внутрішнього контуру
7. Формування зовнішнього контуру
8. Інтеграція з фасадом
9. Внутрішнє оздоблення
10. Контроль

Послідовність принципова і може змінюватися залежно від віконної, стінової та герметизаційної системи.

Що контролювати у готовому віконному вузлі

• рама правильно позиціонована
• механічне кріплення виконане за проєктом
• монтажний зазор перевірений
• матеріали відповідають типам основ
• поверхні підготовлені
• заповнення виконане у передбаченій зоні
• внутрішній контур безперервний
• зовнішній контур безперервний
• мембрана не має явних незакритих розривів
• кути виконані без розриву функціонального контуру
• нижнє примикання узгоджене з відведенням води
• верхнє примикання узгоджене з фасадом
• укоси не пошкоджують систему герметизації
• вузол готовий до транспортування модуля, якщо монтаж заводський
• герметизація перевірена до приховування фінішними шарами, якщо це передбачено організацією робіт

Нормативний метод випробування сторінка не вигадує — контроль виконується за прийнятою технологією конкретної системи.

Типові помилки у віконних примиканнях модульних будинків

Матеріали як частина вузла

Матеріали — частина вузла, а не його заміна. Нижче — лише ті приклади, які прямо підтверджені виробником для показаного рішення.

Конкретна система підбирається після визначення конструкції стіни, матеріалу рами, геометрії шва та типу фасаду.

Що потрібно BIOS для підбору рішення

• креслення стіни
• креслення віконного прорізу
• тип каркаса
• матеріал зовнішньої обшивки
• матеріал внутрішньої обшивки
• утеплення
• тип віконної рами
• матеріал рами
• положення вікна у стіні
• проєктний монтажний зазор
• фактична геометрія, якщо відома
• тип фасаду
• зовнішній відлив
• внутрішнє підвіконня
• умови заводського монтажу
• чи транспортується модуль із уже встановленими вікнами
• фото вузла
• вимоги проєкту
