Модульний санвузол — безперервний водозахисний контур

У показаних Sika системах водозахисний контур формується окремим гідроізоляційним шаром під плитковим облицюванням. Плитковий клей, плитка та затирка виконують інші функції системи — приклеювання, фінішне покриття і фінішну герметизацію швів, а не саму гідроізоляцію.

Головна інженерна ідея — не окремий матеріал, а безперервність: гідроізоляція площини підлоги повинна без розриву переходити в кут, підійматись на стіну, обходити трубну проходку, з'єднуватися з водоприймальною зоною і коректно закінчуватись біля порога. Розрив контуру в будь-якій із цих точок означає, що вся інша частина системи втрачає сенс.

Принципова схема безперервності контуру. Конкретний вузол визначається конструкцією та обраною системою.

Чим модульний санвузол відрізняється від звичайного

У звичайному будівництві гідроізоляцію наносять і контролюють на місці, безпосередньо перед укладанням плитки в готовій кімнаті. У модульному виробництві санвузол — це заводський вузол, який проходить власний цикл до того, як опиниться на об'єкті:

1. Виготовлення основи й гідроізоляції — на заводі, у контрольованих умовах, часто на перевернутій формі модуля.
2. Оздоблення — плитка, затирка, санітарна герметизація нерідко виконуються ще на заводі, до відправлення модуля.
3. Підйом і переміщення модуля в межах цеху та під час завантаження.
4. Транспортування готового, вже оздобленого санвузла на об'єкт.
5. Монтаж модуля на будівлі (кран, встановлення на каркас/фундамент).
6. Підключення інженерних мереж на об'єкті — там, де заводський цикл переходить у майданчиковий.
7. Експлуатація готового санвузла в складі будівлі.

Практичний наслідок: контур, який в звичайному будівництві контролюють одразу перед фінішем, у модульному санвузлі потрібно спроєктувати так, щоб він витримав ще й підйом, транспортування та монтаж — до того, як з'явиться можливість щось виправити на місці.

З яких зон складається водозахисна система

Кожна зона нижче — не самостійний матеріал, а ділянка одного контуру. Детальний розбір кожної — у відповідних розділах нижче.

Основа визначає роботу гідроізоляції

Гідроізоляційний матеріал працює настільки добре, наскільки коректно підготовлена основа під ним. Це стосується і підлоги, і стін, і стиків самих листових/плитних матеріалів основи.

Гідроізоляційні рішення, показані Sika

Джерело показує два окремі підтверджені приклади гідроізоляційного контуру для санвузла. Це не два варіанти однієї системи — джерело не встановлює, що вони взаємозамінні, тому нижче вони подані окремо, без змішування компонентів.

Заводський приклад із Schönox AB

У задокументованому заводському циклі виготовлення підлоги (див. розділ «Санвузол у заводському виробництві») Schönox AB застосовується на різних етапах формування підлоги — як шар на перевернутій формі модуля, так і як фінішне покриття з кутовими елементами. З наявних кадрів не можна однозначно стверджувати, що це два самостійні, технологічно розділені шари гідроізоляції — джерело документує сам факт багаторазового застосування матеріалу в межах одного виробничого циклу, а не дві незалежні системи.

• ✓ Schönox AB — гідроізоляційна мембрана підлоги (офіційна категорія виробника — «Waterproofing», підтверджено окремо за документацією Sika)
• ✓ Кутові елементи — застосовані на фінішному етапі разом із мембраною
• ✓ Далі — приклеювання плитки SikaCeram, окрема операція поза контуром

Комплексна система під плиткове облицювання

Окремо джерело показує повністю укомплектований 6-компонентний набір «під плиткове облицювання» — з іншою мембраною (SikaIgolflex®-301 Stop), ніж у заводському прикладі вище. Це самостійний, окремо представлений приклад — на сторінці він не називається «альтернативою» чи «варіантом» заводської системи, оскільки джерело такої взаємозамінності не встановлює.

Схема

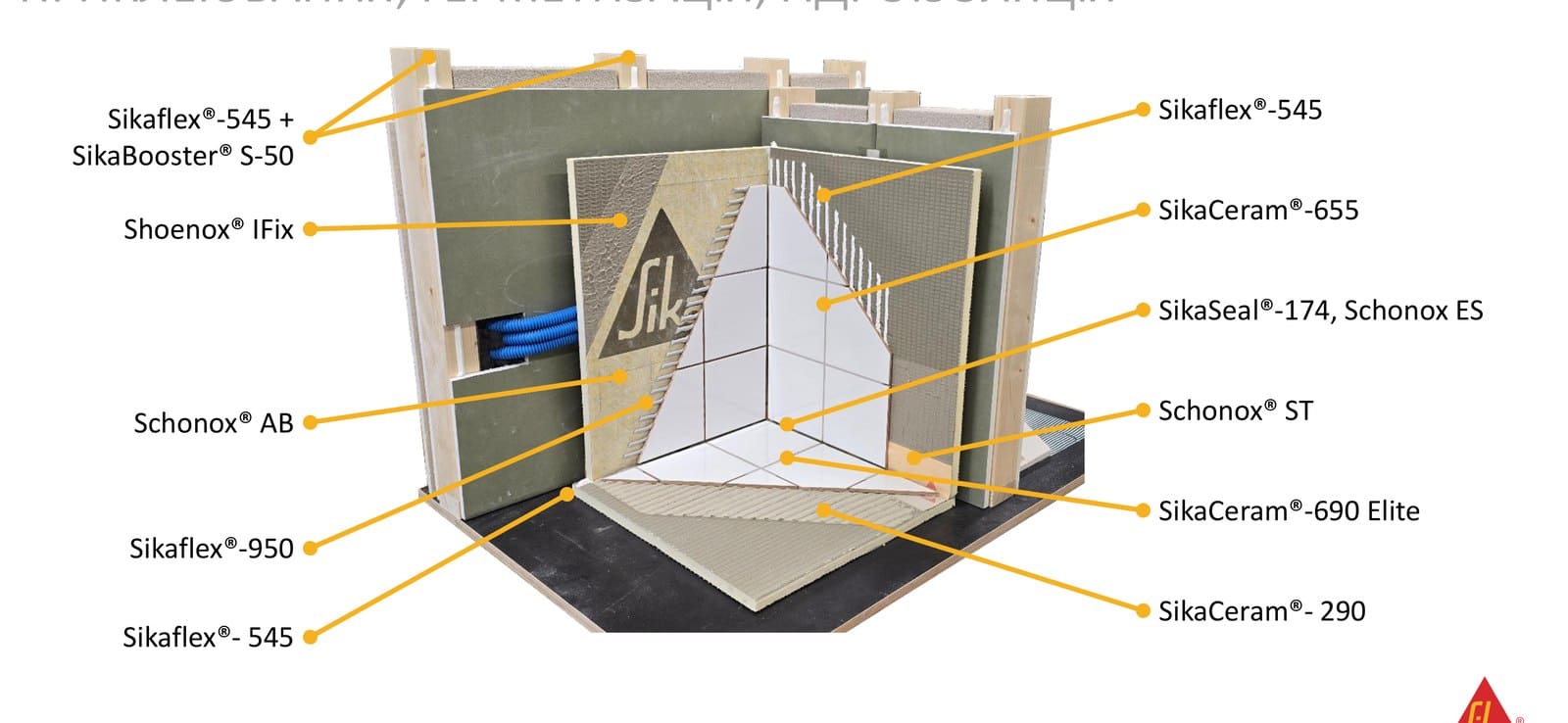

Комплексна система, 6 компонентів

Критичні вузли водозахисного контуру

Площина підлоги чи стіни рідко буває проблемним місцем — гідроізоляційний контур найчастіше розривається саме там, де змінюється геометрія: у стику, куті, проходці чи порозі.

Стик підлога–стіна

На заводському фото стрічка на основі Schönox інтегрована в канавку стику підлога-стіна ще до укладання плитки — контур піднімається з підлоги на вертикальну площину без видимого розриву. Окремо джерело згадує «клеї-герметики Sika з додатковими елементами» для стику стіна/підлога, без точного індексу продукту.

Функціональна теза: гідроізоляція стіни не повинна переривуватися на цьому стику — вона має бути скоординована з гідроізоляцією підлоги так, щоб контур залишався суцільним.

Внутрішні та зовнішні кути

Джерело дає три окремі речі, які не можна ототожнювати:

• Принцип опрацювання кута — реально показаний: тканинна латка/стрічка розгортається у внутрішній кут і прокочується валиком, після чого кут йде під плитку (заводські фото).
• Асортимент системних елементів — окремо в асортименті аксесуарів показані преформовані Schönox IC (внутрішній кут) і Schönox EC (зовнішній кут).
• Конкретний артикул на фото — джерело не встановлює, що саме на заводських фото кута використаний артикул IC чи EC. Це дві окремі частини доказів — реальний процес і асортимент, — а не одне й те саме зображення.

Зовнішній кут (Schönox EC) показаний лише як продукт в асортименті — фото його застосування саме в цьому санвузлі в джерелі немає.

Трубні проходки

Так само розділяємо два джерела доказів:

• Заводське фото показує реальну герметизацію отворів у стіновій панелі навколо проходок — окрему операцію, а не просто «замащування герметиком навколо труби».

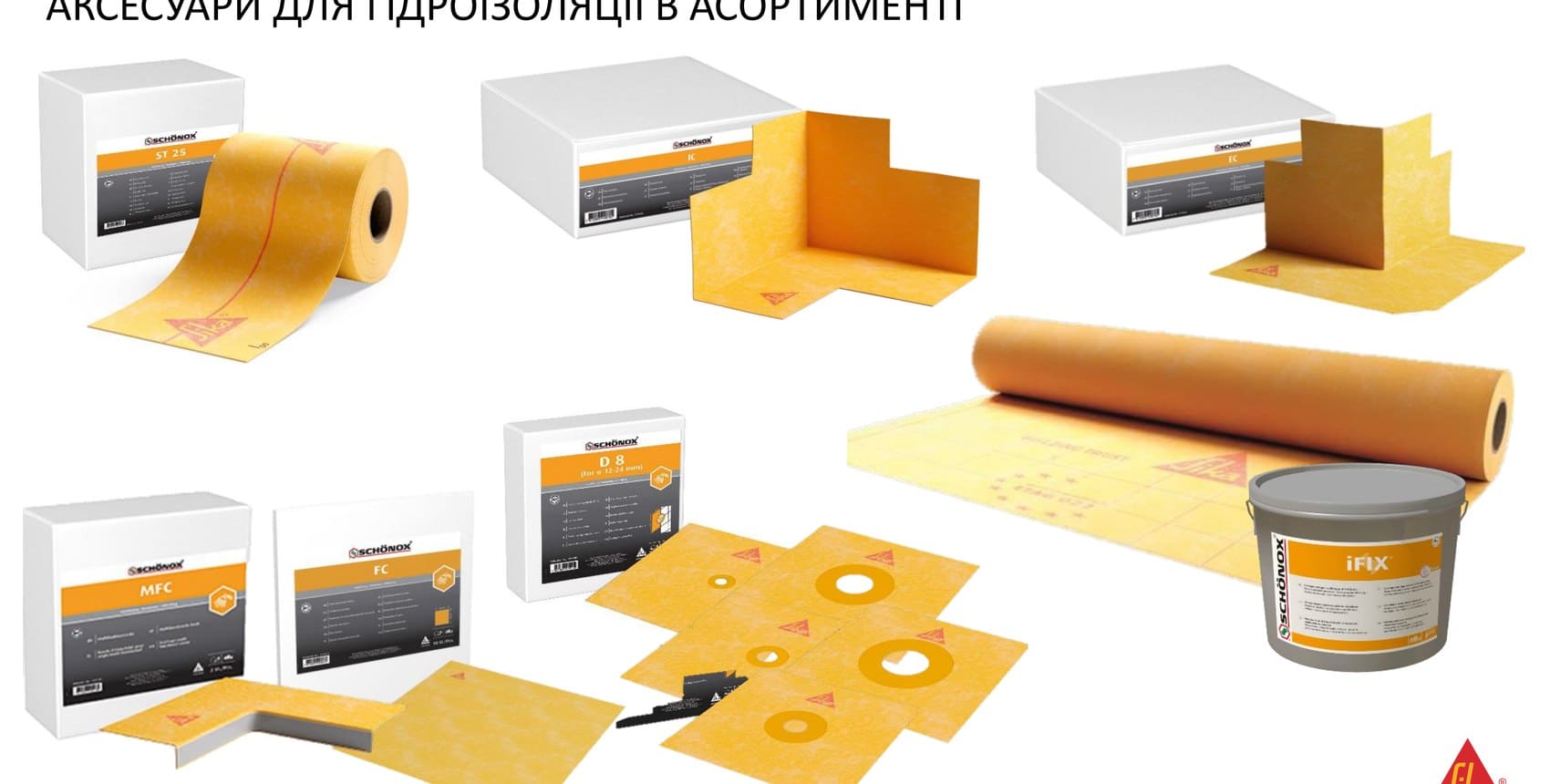

• В асортименті аксесуарів окремо показаний Schönox D8 (маркування на упаковці — «for ø 12-24mm») та аркуш із заздалегідь вирізаними круглими отворами під проходки.

Джерело не стверджує, що саме Schönox D8 застосований на конкретному заводському фото цього санвузла — це підтверджена наявність системного підходу до проходок узагалі, а не прив'язка конкретного артикула до конкретного кадру.

Поріг і дверний проріз

Трап і водоприймальна зона

Заголовок заводського прикладу прямо обіцяє «підлогу з трапом», але жоден підпис і жодне фото джерела не деталізують сам трап як конструктивний елемент.

Що джерело дійсно підтверджує — це функціональну логіку, без конструкції самого трапа:

Принципова схема. Конкретний вузол трапа визначається конструкцією та обраною системою — джерело не деталізує ухил підлоги у відсотках чи параметри водоприймального елемента.

Фото документує лише те, що водоприймальна зона покривається гідроізоляційним матеріалом як частина суцільного контуру — ще до укладання плитки. Це підтверджує принцип «трап не є винятком із контуру», але не є доказом конкретної конструкції фланця чи ухилу.

Гідроізоляція ≠ організація водовідведення. Напрямок води до водоприймальної зони задає ухил підлоги — конструктивне рішення, окреме від того, яким матеріалом герметизується контур навколо трапа.

Плиткове облицювання — наступний шар системи

Плитка укладається на вже сформований гідроізоляційний контур і виконує іншу функцію — фінішне покриття, а не гідроізоляцію. У заводському прикладі приклеювання плитки на підлогу і на стінові панелі — це дві різні операції:

Санітарні та еластичні шви

Окремий, фінішний шар системи — герметизація швів і з'єднань у санітарних приміщеннях: між сантехнічним обладнанням і керамічним облицюванням, у кутах фінішного покриття, у зонах підвищеної вологості.

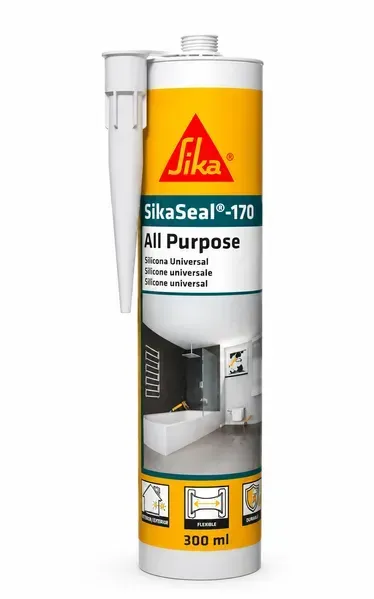

• Schönox® ES
• SikaSeal®-174 («Construction»)
• SikaSeal®-170 («All Purpose»)

Санітарний герметик ≠ гідроізоляція під плиткою. Це еластична герметизація фінішного шва й примикань до сантехніки — вона доповнює водозахисний контур, але не замінює його.

Якщо санвузол перетинає межу модулів

У показаному прикладі санвузол виконаний як цілісний заводський модуль — жоден кадр джерела не показує санвузол, що перетинає межу двох модулів.

Санвузол у заводському виробництві

Джерело документує реальний 8-кроковий заводський цикл виготовлення підлоги санвузла — послідовність не переставлена і не «причесана» під логічну красу.

1. Склеювання форм — SikaForce®-710 з'єднує елементи опалубки підлоги.
2. Плівка на перевернутій формі модуля — Schönox AB, база гідроізоляції ще до заливки бетону.
3. Підготовка основи, заливка бетоном — Sikament Evo 26S як домішка-пластифікатор у суміш.
4. Фінішна гідроізоляція з кутовими елементами — Schönox AB на готовій підлозі, разом із кутовим підсиленням.
5. Приклеювання плитки на підлогу — SikaCeram.
6. Автоматичне наклеювання плитки на стінові сталеві сендвіч-панелі — Sikaflex-950, роботизоване нанесення.
7. Стіни, встановлені на основі — Sikaflex-545.
8. Монтаж санвузла на об'єкті — готовий, вже оздоблений модуль піднімають краном.

Реальний заводський цикл виготовлення санвузла, документований Sika. Заголовок обіцяє «підлогу з трапом», але сам трап як конструктивний елемент серед підписів кроків не деталізований.

Транспортування готового санвузла

До моменту транспортування санвузол у показаному прикладі вже переважно готовий — з основою, гідроізоляцією, плиткою, кутовими елементами й підключеннями. Це означає, що весь контур і всі критичні вузли подорожують разом із модулем ще до того, як він опиниться на об'єкті.

Цикл транспортування потрібно враховувати при проєктуванні та організації заводського виконання.

Джерело не дає підстав для твердження, що транспортування обов'язково спричиняє тріщини плитки чи пошкодження контуру — це питання проєктування й контролю якості, а не задокументований факт конкретного прикладу.

Підготовка основ

Логіка підготовки основи — не окремий рецепт, а послідовність: тип основи визначає її стан і вимоги, а вимоги конкретної гідроізоляційної системи задають, яка підготовка потрібна саме під неї.

Типові помилки

Контроль якості до закриття вузлів

Перелік предметів контролю — без вигаданого нормативного методу випробування, часу витримки чи тесту заливанням води, яких джерело не дає.

• Стан і підготовка основи відповідно до вимог обраної системи
• Цілісність стиків листових матеріалів основи
• Геометрія площин — плоскість, відсутність локальних відхилень
• Наявність і положення кутових елементів
• Безперервність переходу підлога→стіна
• Герметичність трубних проходок
• Перехід контуру до водоприймальної зони трапа
• Вирішення порога / дверного прорізу за проєктом
• Відсутність локальних пошкоджень мембрани/стрічки перед плиткою
• Сумісність матеріалів у межах однієї обраної системи

Матеріали за функцією

Не каталог продуктів, а функціональний поділ — щоб було зрозуміло, що саме формує контур, а що виконує сусідню роль.

Що потрібно BIOS для підбору рішення

BIOS не проєктує конструкцію санвузла — допомагає визначити критичні вузли й підібрати сумісні матеріали в межах обраної системи за наданими даними:

• План і розріз санвузла
• Конструкцію підлоги і стін
• Тип основи
• Розташування сантехніки
• Проходки комунікацій
• Трап / злив
• Дверний проріз
• Тип фінішу (плитка)
• Інформацію про заводське виконання
• Креслення, фото або 3D-модель

Пов'язані рішення

Поширені питання про гідроізоляцію модульного санвузла
