Sikaplan D-18

01 / ПРОБЛЕМА

Пустая плоская крыша — это упущенный ресурс, а не просто кровля

Всё больше владельцев зданий хотят использовать площадь плоской крыши для производства собственной электроэнергии и снизить зависимость от поставщиков. Но установка солнечных панелей на кровлю, которая уже выполняет защитную функцию, создаёт риск для самого здания.

Классические системы крепления PV-модулей на плоских крышах решают задачу генерации энергии, но создают новую проблему для кровли:

Пробивание мембраны. Механическое крепление через кровельное покрытие создаёт отверстия — потенциальные источники протечек и причину потери гарантии производителя мембраны.
Дополнительная нагрузка. Балластные системы крепления значительно увеличивают весовую нагрузку на несущую конструкцию — критично для существующих зданий с ограниченной несущей способностью.
Ветровая нагрузка. На плоских и малоуклонных крышах (до 5–10°) ветровые нагрузки на PV-конструкцию значительны и требуют инженерного расчёта, а не типового монтажа «на глаз».
Несовместимость материалов. Крепление от стороннего производителя не всегда химически совместимо с кровельной мембраной, что ускоряет её старение в местах контакта.

Проблема пробивания мембраны и балластной нагрузки на плоской крыше

02 / КОНСТРУКЦИЯ

Кровельный пирог под солнечную электростанцию

Срок службы кровельной системы и фотоэлектрической установки должны совпадать — поэтому конструкция крыши под SolaRoof® проектируется как единое целое, а не «мембрана отдельно, PV отдельно».

Необходимые элементы конструкции
Кровельная мембрана	Новая мембрана для оптимальных условий. FPO или ПВХ мембрана, минимальная толщина 1,80 мм (2,00 мм — для максимального покрытия гарантией).
Крепление мембраны	Механическое крепление или выбранная система полной проклейки кровли.
Теплоизоляция	Плиты PIR, EPS или XPS (в зависимости от локальной доступности); минераловатные плиты с прочностью на сжатие ≥ 70 кПа при 10% деформации (по EN 826); опционально — кровельные плиты для равномерного распределения нагрузки, защиты и повышения класса огнестойкости.
Пароизоляционный слой / барьер	В соответствии с конкретными требованиями строительной физики проекта.
Несущая конструкция крыши	Стальной профилированный настил, бетон или дерево. Композитные панели и фальцевые металлические кровли не подходят для систем Sika SolaRoof®. Срок службы несущей конструкции должен быть не меньше срока службы фотоэлектрической системы.

Архитектурные и конструктивные требования
Высота здания	Не ограничена — определяющим фактором являются возникающие ветровые нагрузки.
Уклон крыши	До 5° (1:12 / 8%) — стандартно; до 10° — при условии дополнительных мер.
Несущая способность крыши	Достаточная для SSM2 — определяется инженером-конструктором после детального проектирования системы.

Разрез кровельного пирога: мембрана / изоляция / пароизоляция / несущее основание

03 / РЕШЕНИЕ

Sika SolaRoof® — кровля и крепление солнечных панелей как единая система

Лёгкое интегрированное решение для термопластичных кровель, которое превосходит классические системы крепления. Оно объединяет проверенную кровельную систему Sika с SikaRoof® Solar Mount-2 (SSM2) — и даёт инженерное решение для долговечного закрепления PV-модулей без вреда для мембраны и без потери гарантии.

Вес < 15 кг/м² Без пробивания мембраны Приваривание горячим воздухом FM Approved (стандарт 4478)*

* отдельные варианты системы имеют сертификацию FM Approvals по стандарту 4478.

Смонтированная система SSM2 с PV-модулями на кровле Sika

Лёгкий вес

< 15 кг/м². Оптимизировано для крыш с ограниченной несущей способностью, идеально для существующих зданий.

Полная интеграция

Согласовано с кровельными системами Sika для максимальной безопасности, совместимости и долговечности.

Без пробиваний

Система приваривается горячим воздухом к мембране — без нарушения целостности гидроизоляции.

Быстрый монтаж

Ограниченное количество компонентов для монтажа сокращает время и стоимость установки.

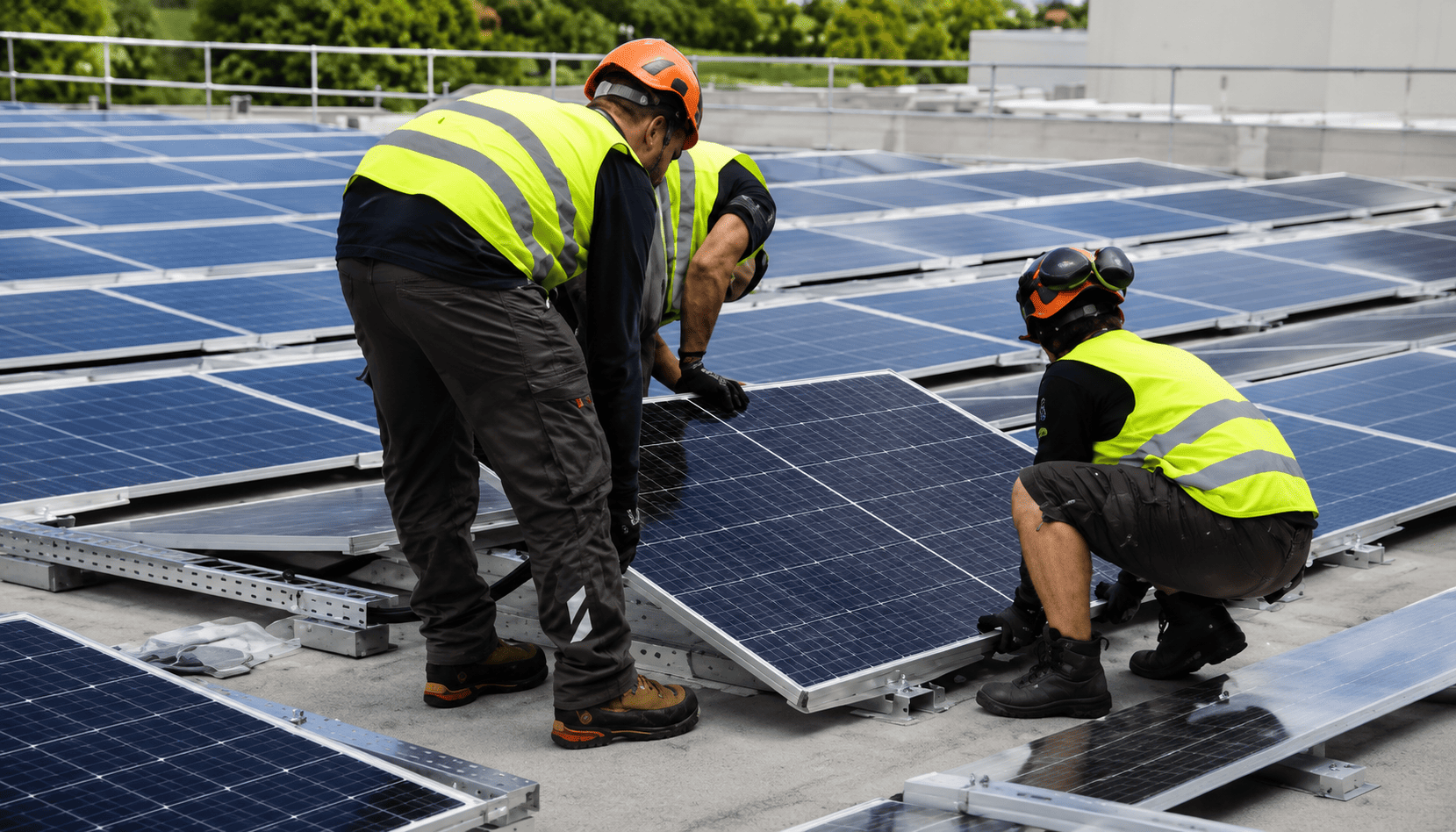

Вариант монтажа — выполняет кровельщик (Roof applicator)

Два варианта привлечения подрядчика

Кровельщик: компания, которая установила кровлю, после специального обучения монтирует SSM2 и самостоятельно приваривает фланцы SikaRoof® Click к мембране. Электромонтаж выполняет специализированная компания отдельно.
Монтажник солнечных систем: обученный монтажник может выполнить сборку и установку SSM2, в идеале — тот же, кто будет выполнять электромонтаж PV-модулей и инверторов. Приваривание фланцев SikaRoof® Click в любом случае выполняет сертифицированный аппликатор Sika.

04 / СИСТЕМА

SikaRoof® Solar Mount-2 (SSM2)

SSM2 — это PV-составляющая концепции Sika SolaRoof®: инновационная, лёгкая, аэродинамическая система крепления для долговечной установки жёстких PV-модулей на плоских или малоуклонных крышах.

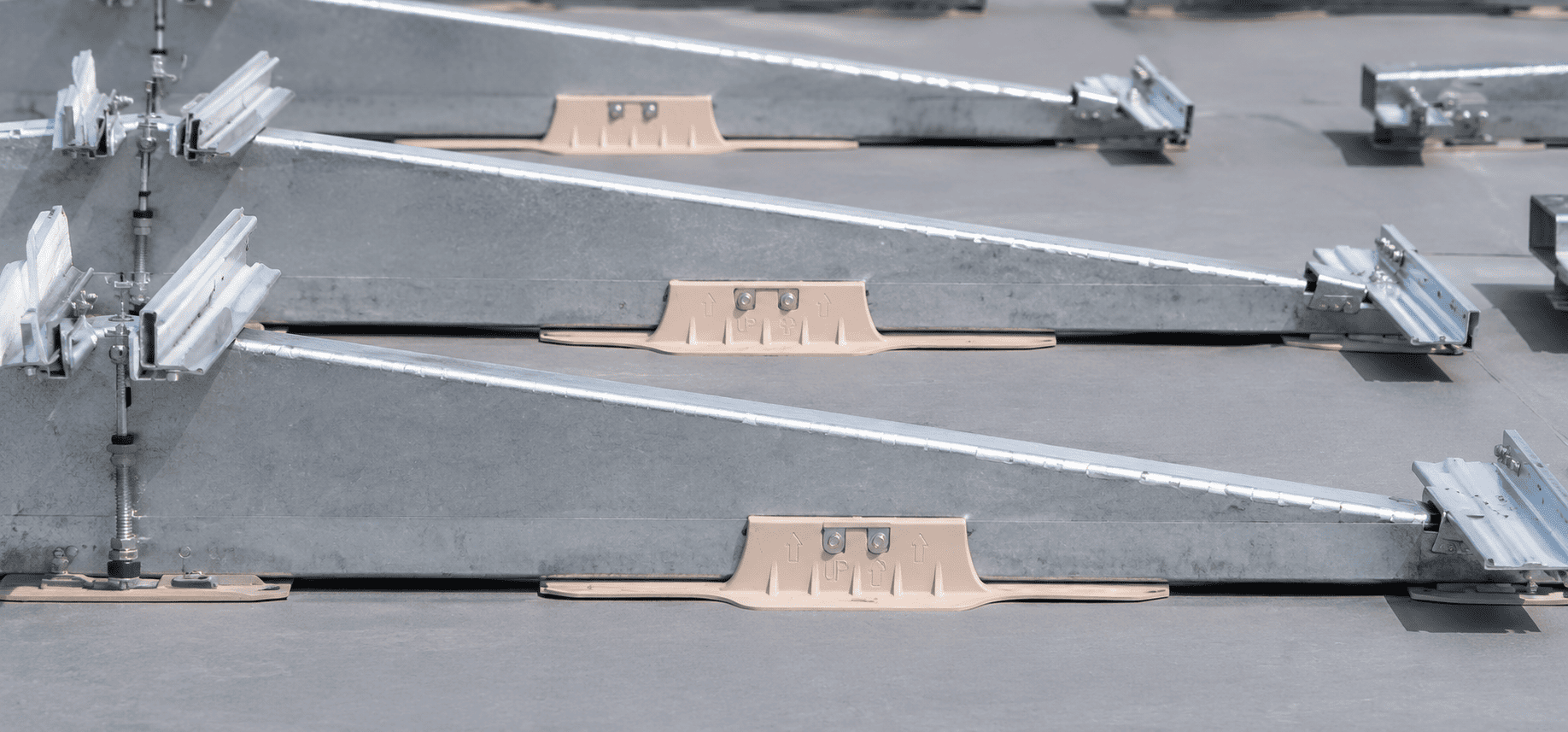

SikaRoof® Mount-2

Изготавливается из стального листа с антикоррозийным покрытием (Magnelis® ZM430), угол наклона 7°.

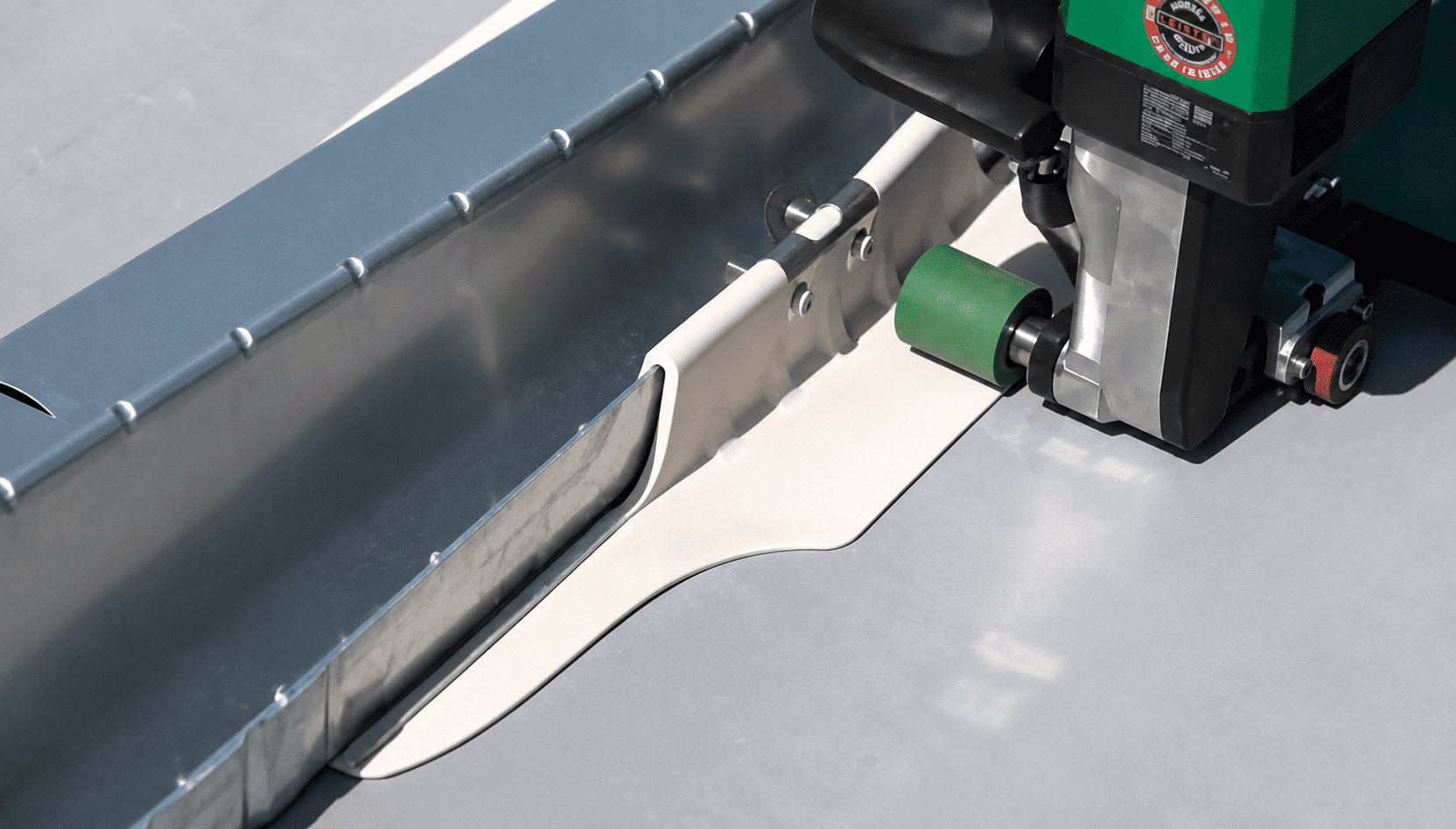

SikaRoof® Click

Литые сварные фланцы из собственных ТПО (FPO) и ПВХ-компаундов Sika. Химически совместимы с мембраной, привариваются горячим воздухом — обеспечивают постоянное и надёжное крепление без протечек и смещения конструкции.

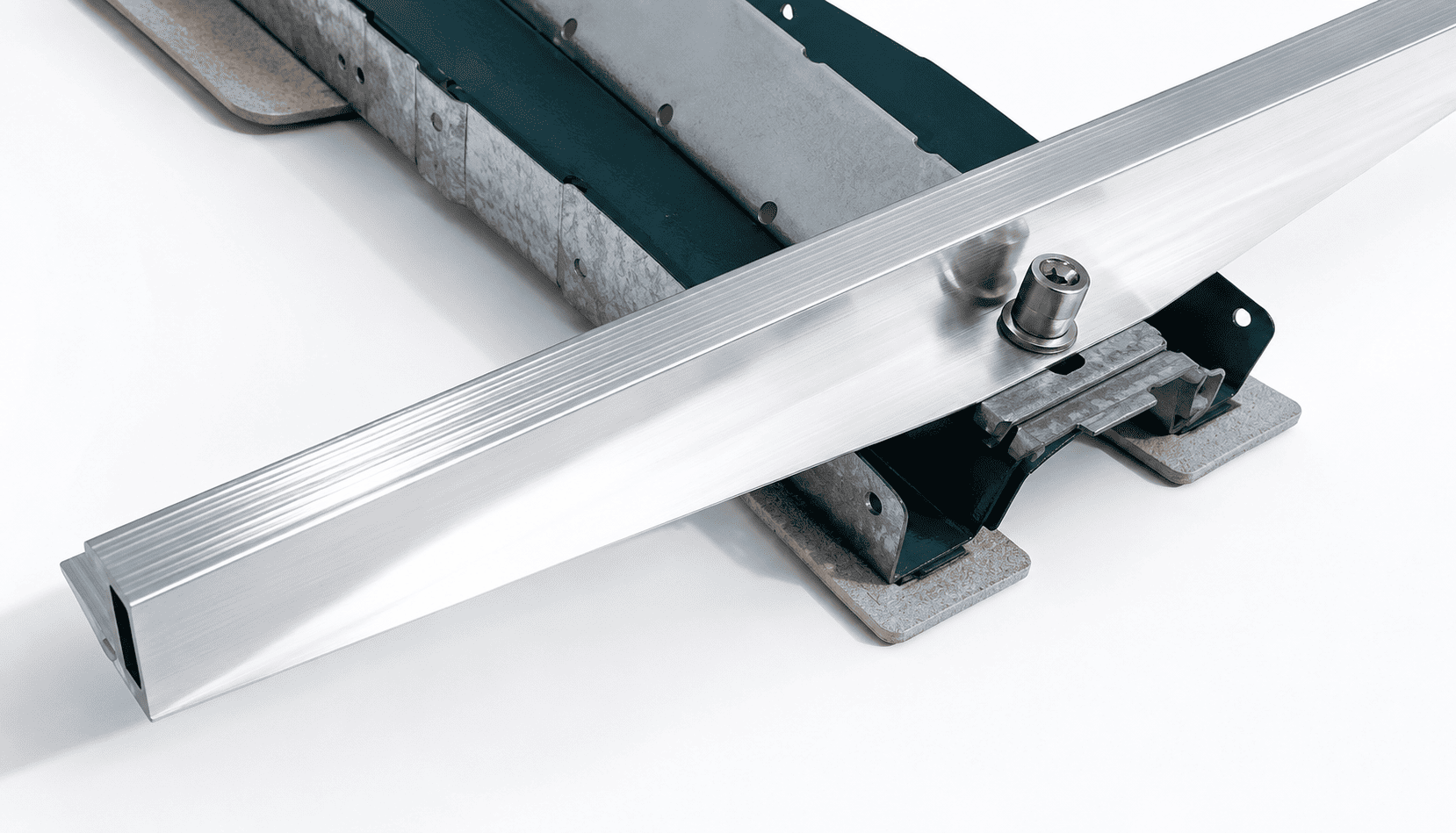

Монтажные рейки для PV-модулей

Короткие рейки (60 см), механически закреплённые на моунте, удерживают PV-модули. Доступны разные сечения реек под разную высоту рамы модуля.

Ключевые характеристики SSM2
Угол наклона модуля	7° к плоскости крыши (не регулируется).
Ориентация PV-модулей	На данный момент возможна только ориентация восток-запад.
Типы PV-модулей	Рамочные кристаллические панели, ширина до 1 135 мм, высота рамы 30 и 35 мм.
Средний вес системы	Примерно 10–18 кг/м² (вместе с PV-модулями, в зависимости от компоновки).
Стабильность позиционирования	Прокладки, разделяющие слои или антифрикционные элементы не нужны — фиксация SSM2 к мембране предотвращает смещение системы по крыше.
Защитные меры	Пробивание кровельного пирога не требуется; химическая совместимость между компонентами производства Sika гарантирована.
