Мембрана сверху пирога — под прямым ударом солнца, мороза и механических воздействий
В классической («тёплой») кровле гидроизоляционная мембрана лежит верхним слоем — под прямым воздействием УФ-излучения, перепадов температур и механических воздействий. Это ускоряет её старение на протяжении срока службы здания.
Что именно нагружает мембрану в такой схеме:
- Прямое УФ-излучение. Полимер деградирует быстрее, когда постоянно открыт солнцу, а не защищён другим слоем пирога.
- Температурные циклы. Нагрев днём и охлаждение ночью или зимой создают напряжения в кровельном пироге и в самой мембране.
- Механические воздействия извне. Град, обслуживание кровли, падение предметов — всё это действует непосредственно на верхний слой.
- Самый дорогой слой — наиболее уязвимый. Мембрана — и самый дорогой для замены компонент пирога, и одновременно тот, что принял на себя всё внешнее воздействие. Логично защитить именно её, а не полагаться лишь на качество материала.

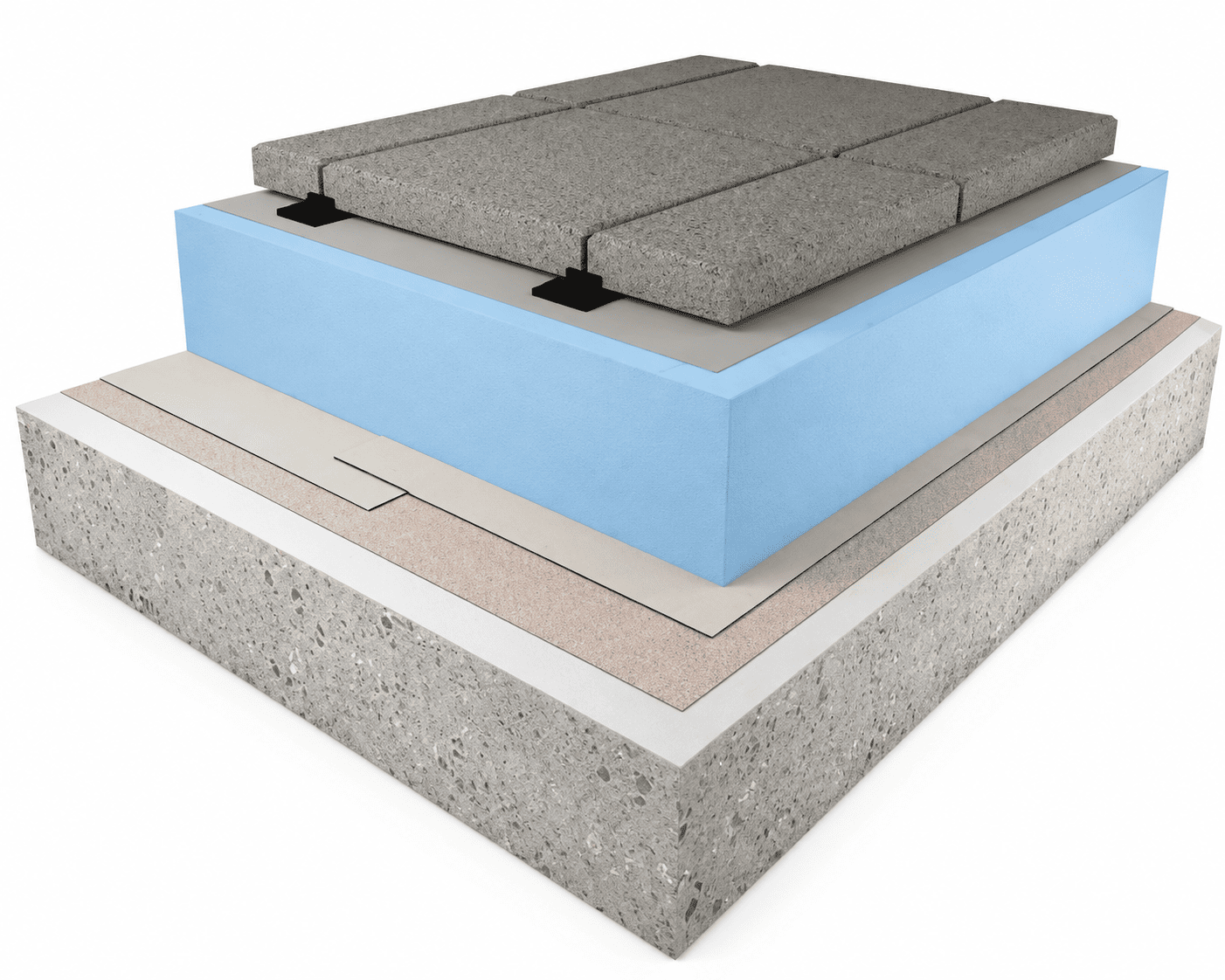

Кровельный пирог инверсионной системы на мембране Sarnafil® TG 66
В этой системе порядок слоёв «перевёрнут» относительно классической тёплой кровли: мембрана лежит под утеплителем, а не над ним. Все слои поверх основания укладываются свободно, без механического крепления или приклеивания.
| Несущее основание | Железобетон. |
|---|---|
| Выравнивающий / защитный слой (при необходимости) | S-Felt A-300, Sikaplan® W Felt 500 PP, S-Felt S-800 или S-Felt T-300 — свободная укладка. |
| Гидроизоляционная мембрана | Sarnafil® TG 66, свободная укладка — расположена ПОД утеплителем, а не над ним. |
| Теплоизоляция | Экструдированный пенополистирол (XPS), свободная укладка — единственный тип утеплителя, пригодный для инверсионной системы благодаря стойкости к влаге. |
| Фильтрующий слой | S-Felt VS-140, свободная укладка. |
| Балласт | Гравий или тротуарная плитка, свободная укладка. |
| Утеплитель | Только XPS (экструдированный пенополистирол) — сохраняет теплотехнические свойства при постоянном контакте с влагой. Другие типы утеплителя (PIR, минвата) для инверсионной системы не применяются. |
|---|---|
| Фильтрующий слой | Обязателен — предотвращает попадание мелких частиц в швы и полости утеплителя. |
| Балласт | Гравий, тротуарная плитка или конструкция зелёной кровли — удерживает утеплитель от ветрового подъёма. Мембрана дополнительного крепления не требует, она защищена снизу слоем утеплителя. |
| Несущее основание | Железобетон, класс бетона не ниже C20/25. |

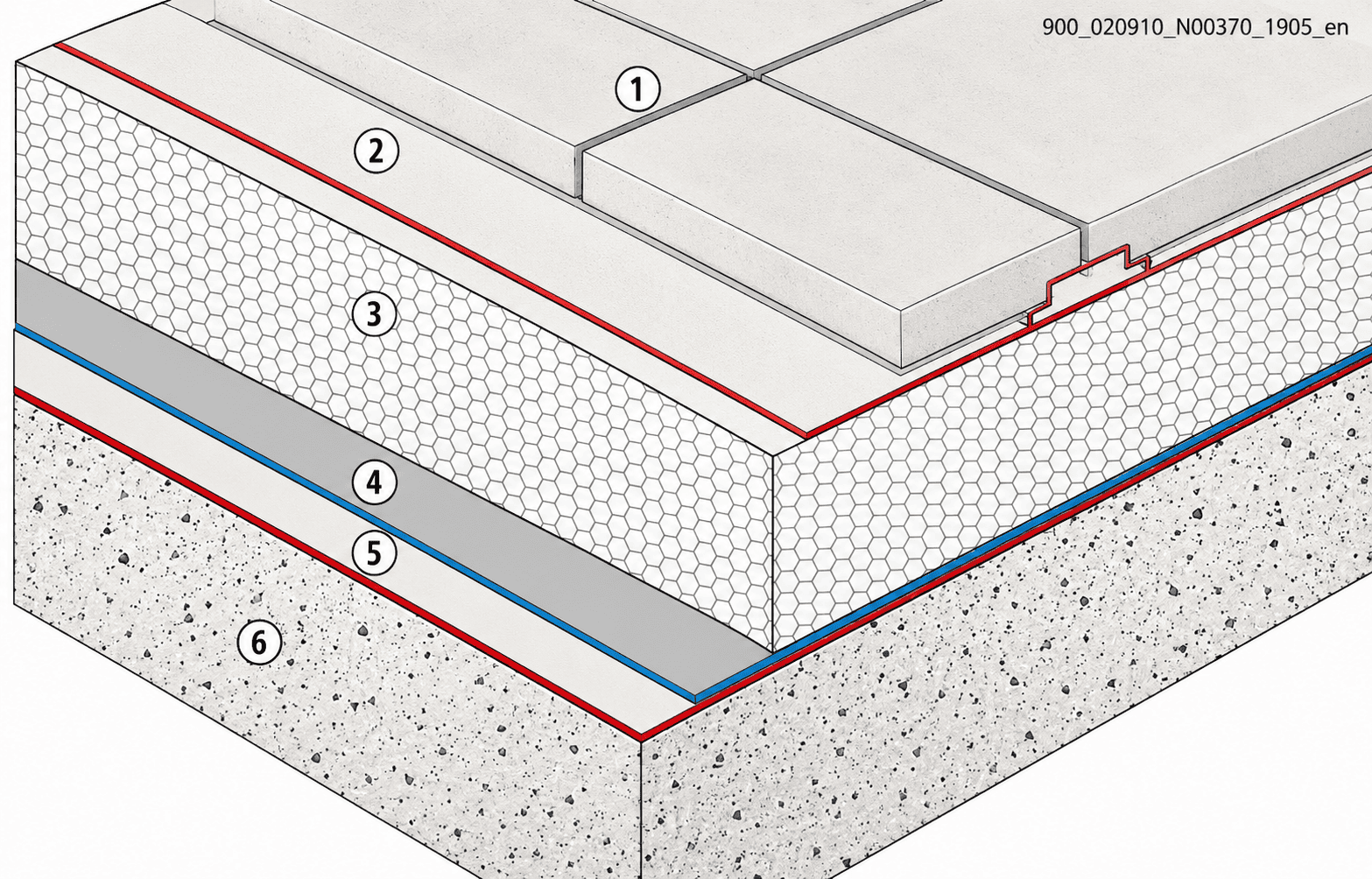

- Балласт
- Фильтрующий слой
- Теплоизоляция XPS
- Мембрана Sarnafil® TG 66
- Выравнивающий и защитный слой
- Настил крыши
«Перевёрнутая крыша» — утеплитель защищает мембрану, а не наоборот
В инверсионной («перевёрнутой», upside-down) системе основной слой теплоизоляции укладывается НАД мембраной Sarnafil® TG 66, а не под ней — поэтому весь кровельный пирог, включая мембрану, остаётся в тёплом режиме зимой и в умеренном режиме летом. Это и дало системе второе название — «protected membrane roof», кровля с защищённой мембраной.
Преимущества такого решения: быстрый и простой монтаж; никакого пробивания несущего основания; дополнительная защита гидроизоляционной мембраны от УФ-излучения, перепадов температур и механических воздействий; высокая пожарная стойкость благодаря негорючему балласту.
Монтаж инверсионной кровли на мембране Sarnafil® TG 66
Все компоненты пирога укладываются свободно, в чёткой последовательности снизу вверх — от несущего основания до балласта.
Принцип монтажа
Мембрана Sarnafil® TG 66 и все остальные компоненты кровельного пирога, включая утеплитель, укладываются свободно — без механического крепления или приклеивания.

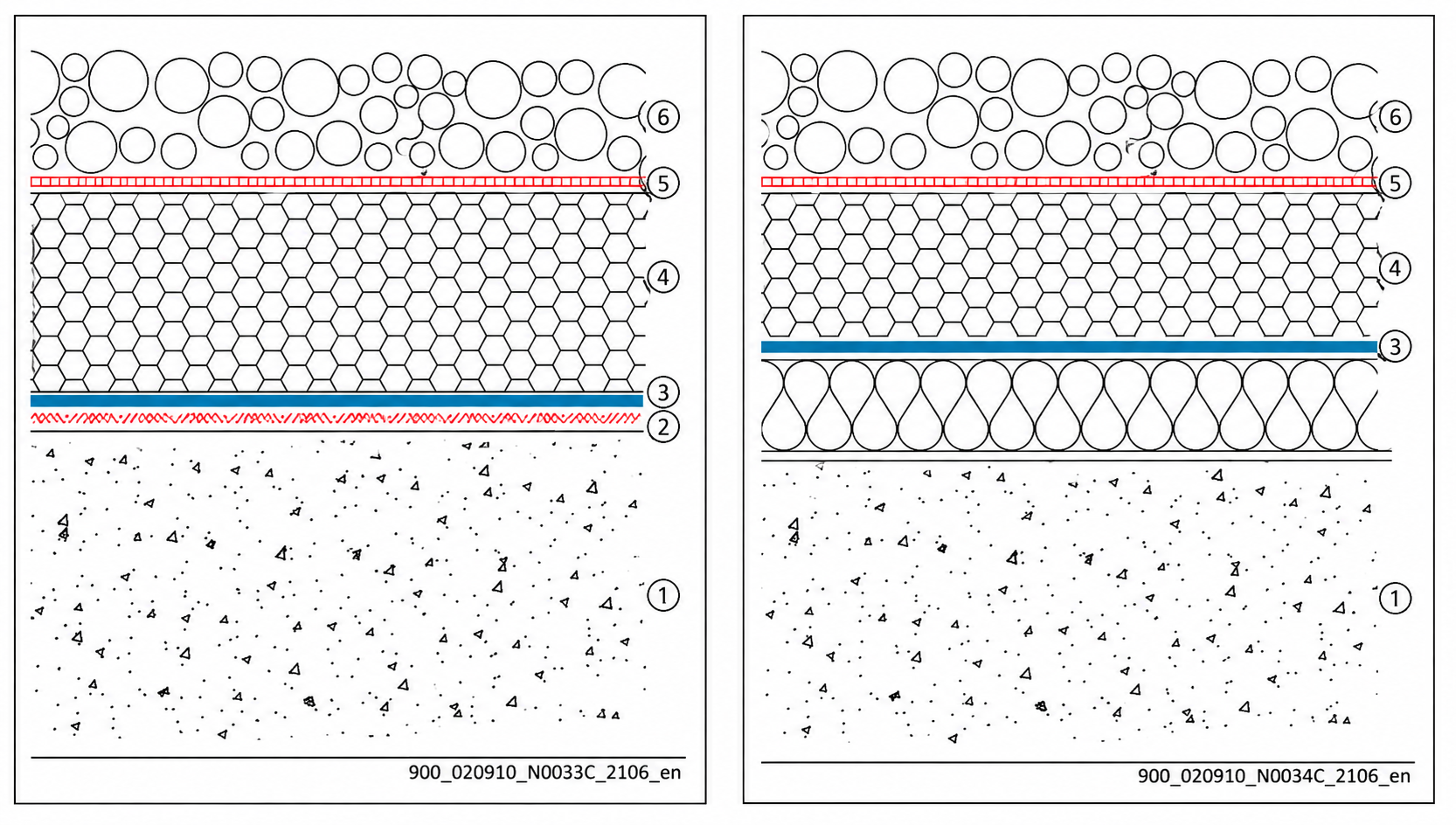

Порядок слоёв снизу вверх: основание → (выравнивающий слой при необходимости) → мембрана Sarnafil® TG 66 → утеплитель XPS → фильтрующий слой S-Felt VS-140 → балласт (гравий или плиты).

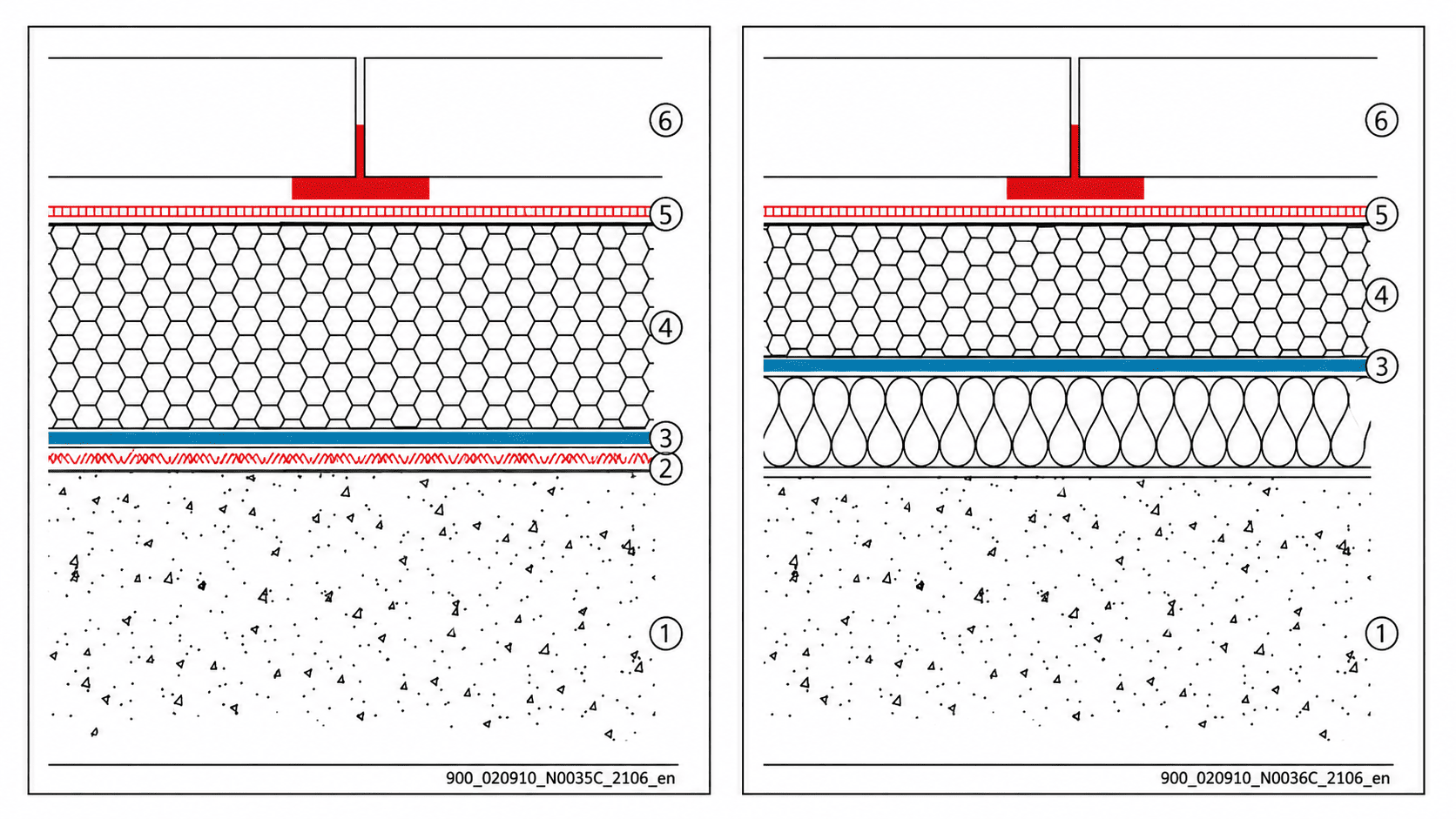

Роль фильтрующего слоя
S-Felt VS-140 укладывается непосредственно над утеплителем и под балластом — предотвращает вымывание мелких частиц гравия или уплотнителя в стыки и полости между плитами утеплителя, что со временем снижало бы теплоизоляционные свойства пирога.
Варианты балласта
Гравий (аналогично балластной системе — промытый окатанный, достаточный вес для удержания утеплителя) или тротуарная плитка — в таком случае система фактически сочетается с эксплуатируемой кровлей.
Ограничения системы
Из-за расположения утеплителя над мембраной инверсионная система требует тщательного расчёта веса балласта и несущей способности перекрытия инженером-конструктором; подходит преимущественно для крыш с достаточным запасом несущей способности.
Материалы инверсионной системы на мембране Sarnafil® TG 66
Мембрана, разделительные и фильтрующий слои, теплоизоляция и балласт для инверсионной («перевёрнутой») кровли.
Мембрана
Sarnafil® TG 66Разделительные и фильтрующие слои
S-Felt / Sikaplan® W FeltТеплоизоляция и балласт
XPS / гравий / плитка
Другие кровельные пироги на мембране и основные узлы кровли
Инверсионная («перевёрнутая») система на Sarnafil® TG 66 — лишь один из вариантов кровельного пирога на мембране. Если нужно другое решение (спот-крепление, индукционная сварка, кровля под СЭС, балластная, зелёная или эксплуатируемая кровля) или конструктивный узел — рассмотрите соответствующие материалы ниже.
