Открытая кровля, где каждый фиксатор должен держать ветровую нагрузку
Для открытых (не скрытых под балластом, стяжкой или озеленением) плоских кровель главное требование к гидроизоляции — максимально экономичный и быстрый монтаж с минимальной зависимостью от погодных условий во время выполнения работ. Механическое спот-крепление отвечает этому требованию, но имеет обратную сторону.
В отличие от балластных или клеевых систем, в спот-креплении нет запаса прочности за счёт дополнительного веса балласта или сплошной адгезии к основанию — устойчивость кровли к ветровому отрыву держится исключительно на правильно рассчитанной и выполненной схеме крепления:
- Неправильный шаг фиксаторов. Схема крепления, рассчитанная без учёта конкретной ветровой зоны и высоты здания, не выдерживает фактической ветровой нагрузки на объекте.
- Несоответствующая прочность фиксатора на выдёргивание. Тип и длина фиксатора должны соответствовать конкретному основанию — сталь, железобетон, пористый бетон и дерево имеют разную несущую способность под крепление.
- Игнорирование типа и качества деки. Один и тот же шаг крепления при разной толщине стального профлиста или классе бетона даёт разную фактическую прочность удержания мембраны.
- Отрыв мембраны ветром. Совокупность этих ошибок — самая частая причина срыва механически закреплённых кровель во время штормового ветра.

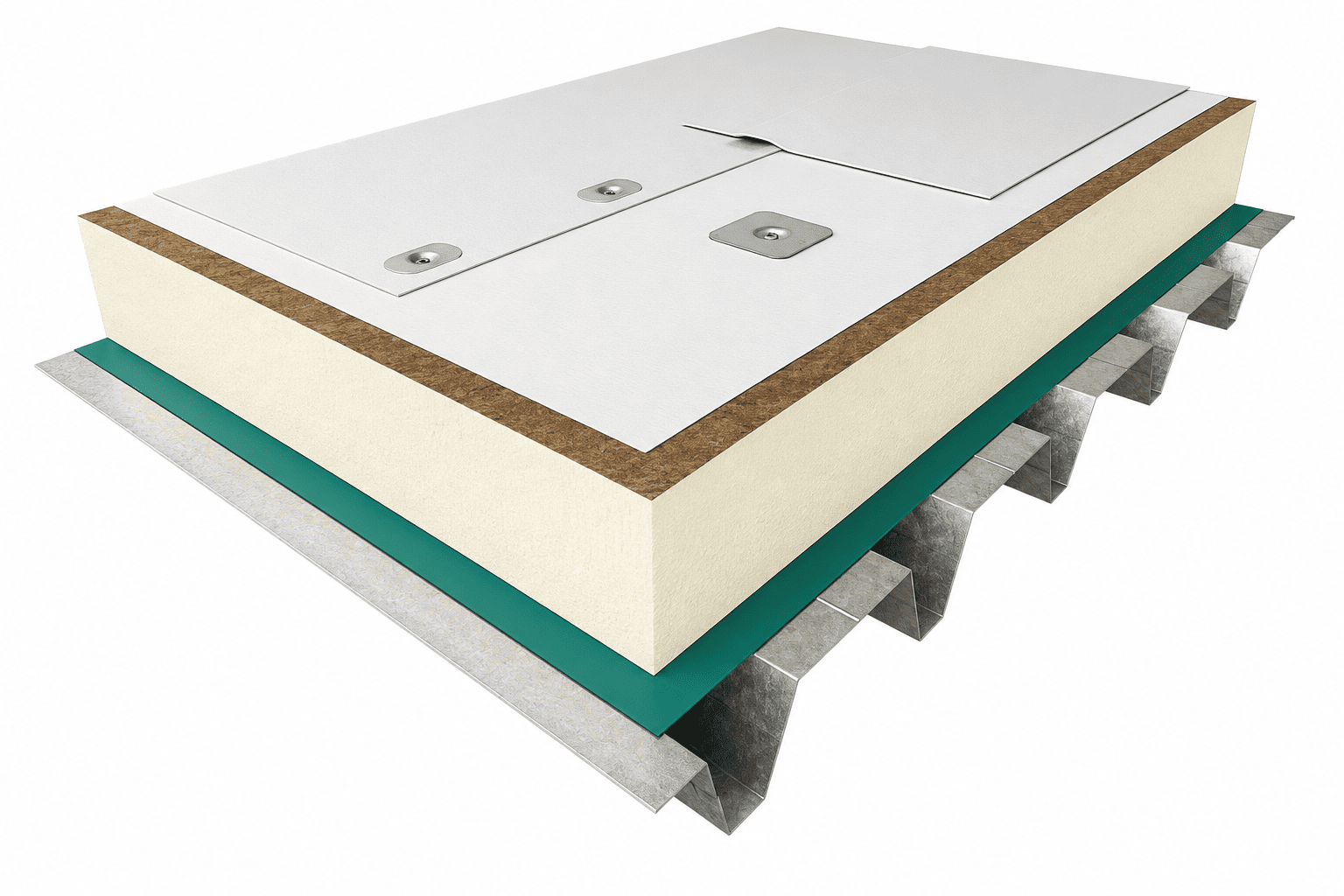

Кровельный пирог под спот-крепление Sarnafast®
Слои кровельного пирога и требования к основанию для механического спот-крепления определяются типом деки — стальной профилированный настил, железобетон (в т. ч. пористый, лёгкий бетон) или дерево.
| Несущее основание (дека) | Сталь / железобетон (в т. ч. пористый, лёгкий) / дерево. |
|---|---|
| Выравнивающий / защитный слой (при необходимости) | S-Felt A-300, Sikaplan® W Felt 500 PP, S-Felt S-800 или S-Felt T-300 — свободная укладка. |
| Пароизоляционный слой / барьер | На стальном и деревянном основании: Sarnavap®-1000E, -2000E (свободная укладка), Sarnavap®-5000E SA FR, SA, Sikavap®-5000E SK AL, SikaShield® VB E71 PE SA (самоклеящиеся). На железобетонном / пористом основании: SikaShield® VB E71 PE SA (самоклеящийся) или VB P41S / P21T / P42S (наплавляемые). |
| Теплоизоляция | Механическое крепление. |
| Разделительный / противопожарный слой (при необходимости) | S-Glass Fleece 120 г/м², свободная укладка. |
| Гидроизоляционная мембрана | Sarnafil® TS 77, механическое крепление. |
| Стальная дека | Оцинкованная сталь от 0,63 мм, предел текучести мин. S280 (EN 10147); пригодность подтверждает инженер-конструктор. Ряды крепления — перпендикулярно гофру. Крепление самонарезное до толщины 1,25 мм (толще — с пилотными отверстиями), фиксатор обязательно проходит сквозь верхнюю полку профлиста. Только одобренные Sika фиксаторы. |
|---|---|
| Пористый / лёгкий бетон | Обязательное полевое испытание крепления на выдёргивание непосредственно на объекте перед монтажом. Установка — электрическим динамометрическим шуруповёртом. Нельзя нарушать перфорацию блоков. |
| Железобетон (монолитный / сборный / предварительно напряжённый) | Класс бетона не ниже C20/25. |
| Дерево | Только одобренные фиксаторы. Минимальная толщина для механического крепления: фанера / ОСП ≥ 22 мм, доска ≥ 24 мм; ДСП не допускается. Доски — шпунтованные, древесина — только с водно-солевой пропиткой. |

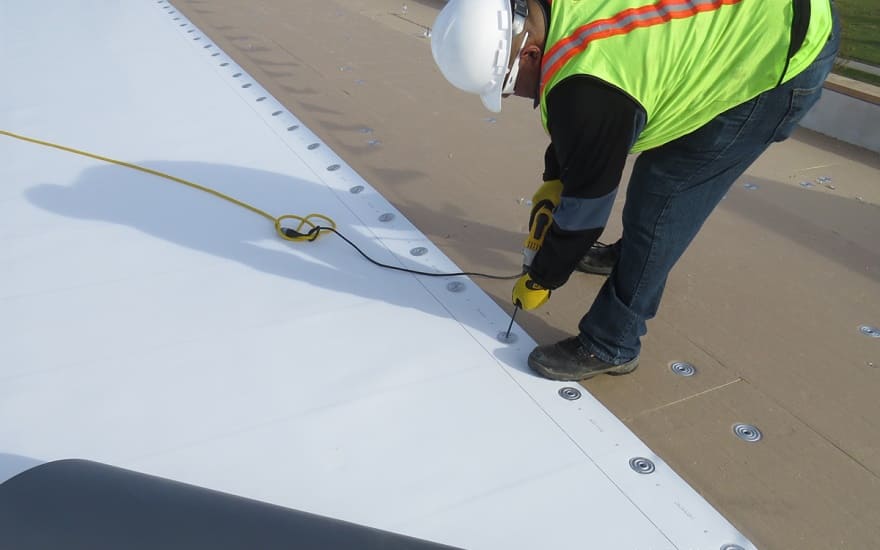

Sarnafil® TS 77 в системе Sarnafast® — механическое крепление без зависимости от погоды
Sarnafil® TS 77 — мембрана со специальным полиэстеровым армированием, которое обеспечивает высокое сопротивление ветровой нагрузке именно для механически закреплённых кровель.
Преимущества системы спот-крепления Sarnafast®: самая экономичная система для открытых кровель; самая высокая скорость монтажа среди всех систем Sarnafil T; монтаж практически не зависит от погодных условий.

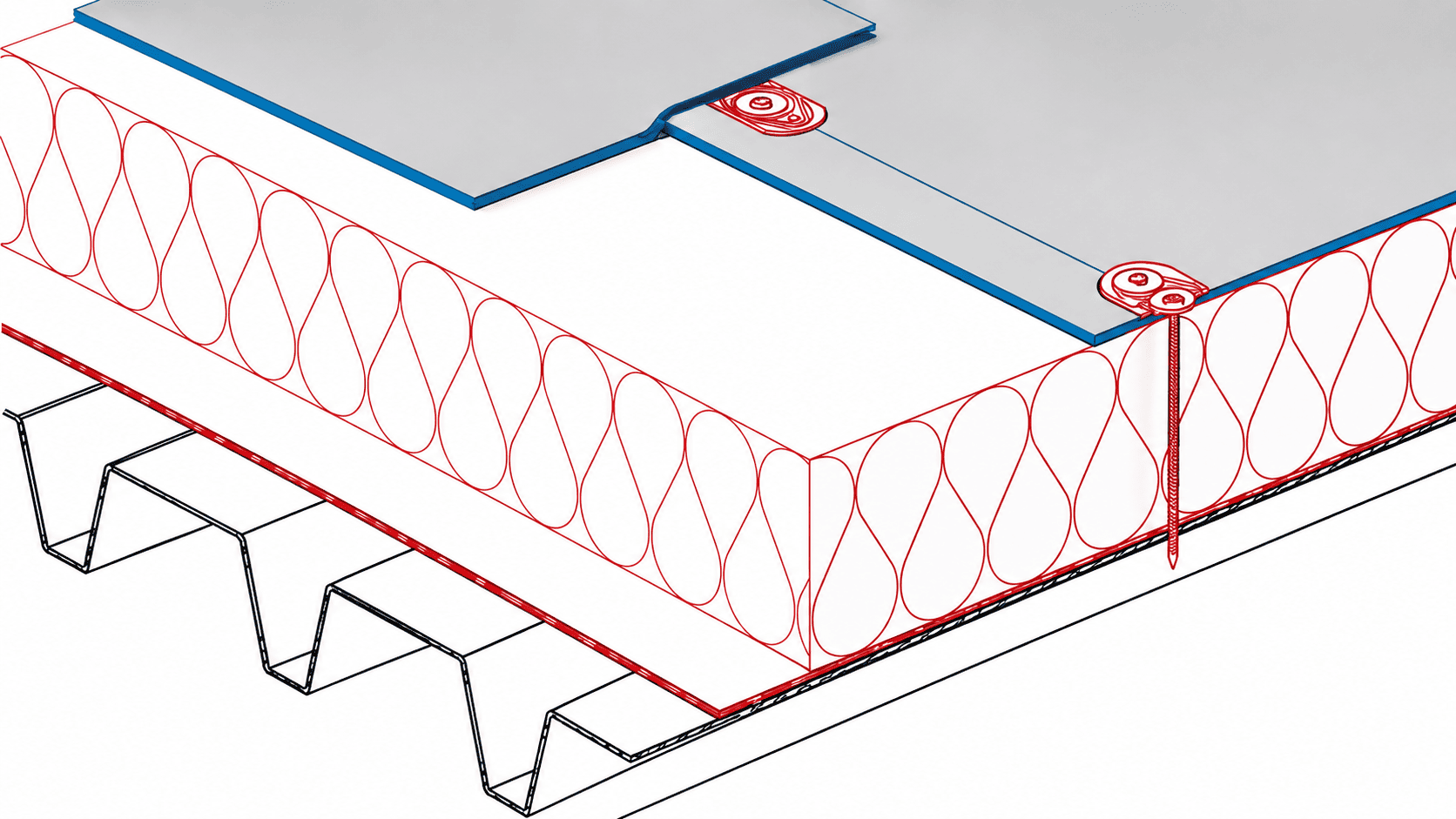

Существует два типа системы Sarnafast®: Sarnafast® Tube Spot Fastening System (полиамидные трубки) и Sarnafast® Spot Fastening System (металлические шайбы) — оба варианта свариваются горячим воздухом без открытого пламени.
Монтаж системы Sarnafast®
Последовательность монтажа, завершение рядов крепления, периметральное крепление и расчёт схемы крепления — четыре элемента, которые определяют надёжность механического спот-крепления на объекте.
Порядок монтажа

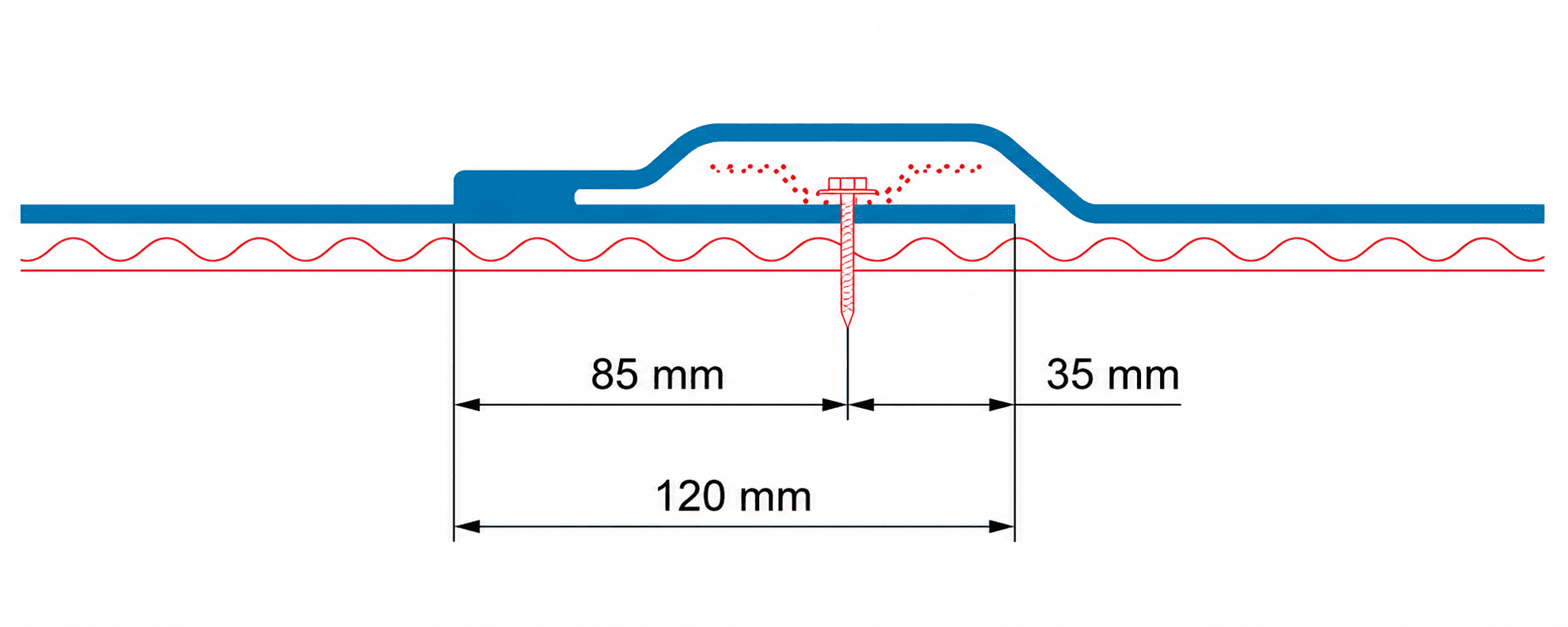

Перед укладкой мембраны TS 77 плиты утеплителя закрепляются к основанию фиксаторами и шайбами/трубками Sarnafast® согласно инструкции производителя утеплителя.
Мембрана TS 77 крепится фиксаторами и шайбами/трубками Sarnafast® вдоль размеченной линии 35 мм от края полотна; на трапециевидном стальном профлисте крепление выполняется перпендикулярно направлению гофра. Там, где нужно дополнительное (промежуточное) крепление, фиксаторы Sarnafast® устанавливаются сквозь полотно мембраны, а ряды крепления перекрываются нахлёстом мембраны шириной 200 мм и свариваются горячим воздухом с обеих сторон.

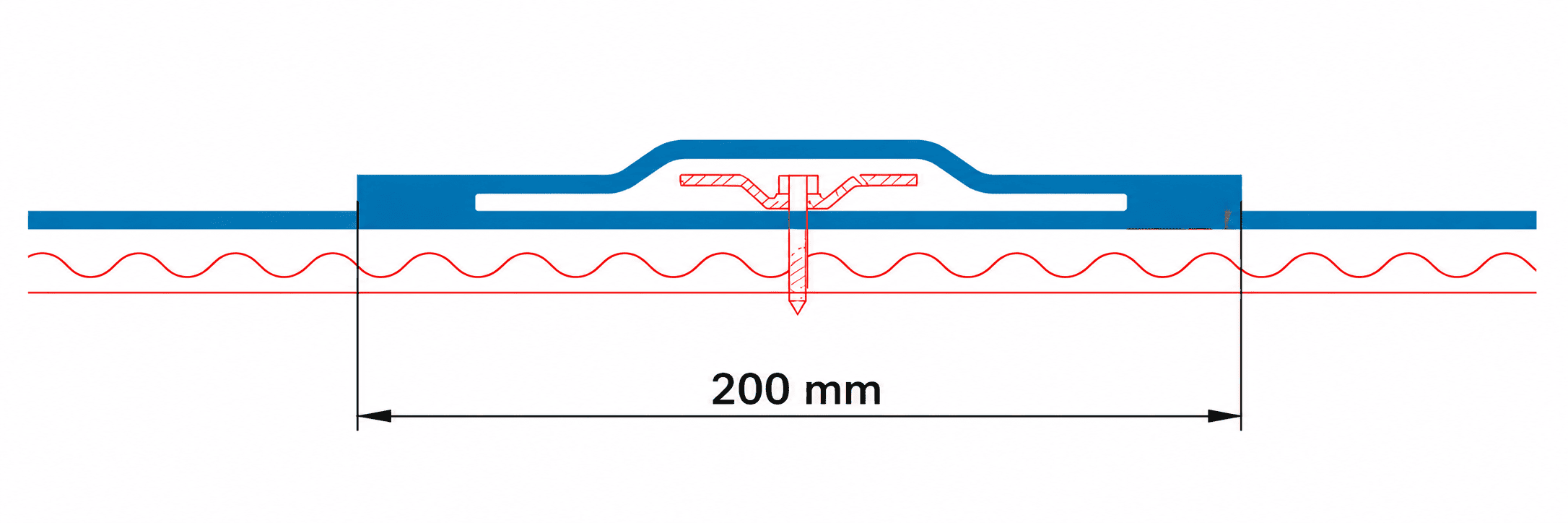

Завершение ряда крепления
Выполняется одним из двух способов:
- двумя фиксаторами Sarnafast® с шайбами/трубками и нахлёстом мембраны 200 мм;
- универсальной распределительной пластиной нагрузки (Universal Row / Load Distribution Plate) минимум с двумя фиксаторами Sarnafast® и трубками Sarnabar®, также с нахлёстом 200 мм.

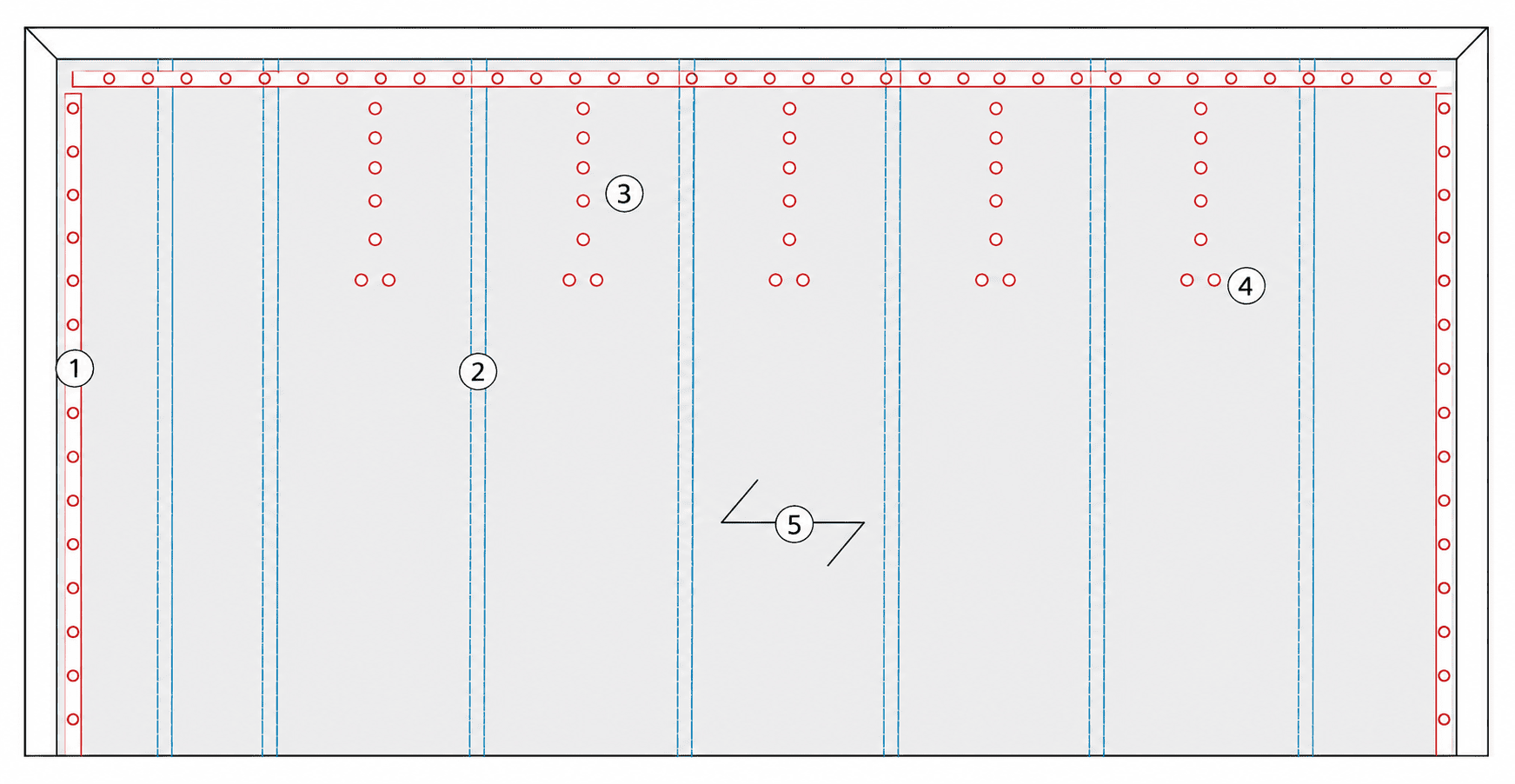

Периметральное крепление
По периметру кровли устанавливается крепёжный профиль Sarnabar® со сварочным шнуром Sarnafil® T Welding Cord.
Расчёт схемы крепления
Шаг и количество фиксаторов определяются по:
- строительным нормам и стандартам;
- расчётной ветровой нагрузке;
- пределу удлинения мембраны;
- прочности фиксатора на выдёргивание;
- имеющимся точкам крепления к деке;
- типу и качеству основания.
Компания Sika рассчитывает схему крепления и шаг фиксаторов индивидуально под конкретный объект и основание (услуга расчёта ветровой нагрузки).
Материалы системы Sarnafast®
Мембрана, крепление, сварочные материалы и пароизоляционные слои для механического спот-крепления Sarnafil® TS 77.
Мембрана
Sarnafil® TS 77Крепление Sarnafast® / Sarnabar®
фиксаторы, шайбы, трубки, профильСварка
шнурПароизоляция и разделительные слои
Sarnavap® / SikaShield® / S-Felt
Другие кровельные пироги на мембране и основные узлы кровли
Механическое спот-крепление Sarnafast® — лишь один из вариантов кровельного пирога на мембране. Если нужно другое решение (балластная или инверсионная система, кровля под СЭС, зелёная или эксплуатируемая кровля) или конструктивный узел — рассмотрите соответствующие материалы ниже.
Кровельные пироги на мембране
6 системКонструктивные узлы кровли
3 узлаНужна консультация?
Свяжитесь с нашим инженером удобным для вас способом — подберём оптимальную систему Sarnafil® T для вашего объекта.
