Каждый фиксатор сквозь мембрану — потенциальная точка протечки

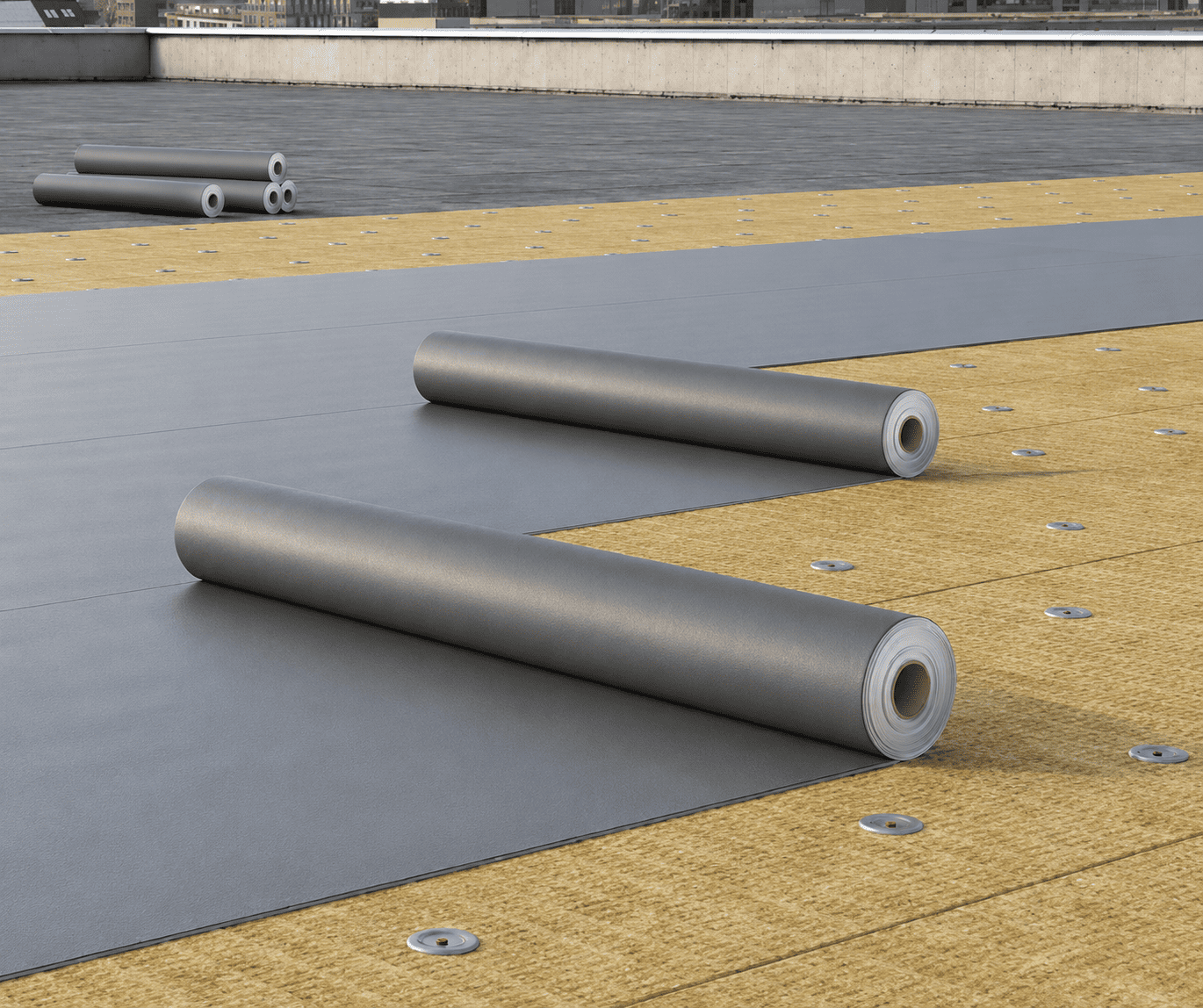

Классическое спот-крепление закрепляет мембрану Sarnafil® T фиксаторами, которые проходят насквозь через полотно. Схема крепления при этом жёстко привязана к расположению швов мембраны, что усложняет планирование раскладки фиксаторов на объекте.
Ограничения традиционного механического крепления:
- Сквозное пробивание мембраны. Каждый фиксатор — это отверстие в гидроизоляционном слое; герметичность узла полностью зависит от качества шайбы или диска над фиксатором и качества сварного шва вокруг него.
- Привязка крепления к швам мембраны. Шаг и расположение фиксаторов определяются шириной полотна и раскладкой швов, а не оптимальной для конкретного основания и ветровой нагрузки схемой.
- Отдельное крепление утеплителя. Плиты теплоизоляции традиционно требуют собственного механического крепления к основанию ещё до укладки мембраны — это дополнительный этап работ и дополнительные сквозные пробивания кровельного пирога.
- Потребность в независимой схеме крепления. Для объектов, где крепление должно быть независимым от расположения швов мембраны, а количество сквозных пробиваний гидроизоляционного слоя — минимальным, классическое спот-крепление не является оптимальным решением.
Кровельный пирог под индукционную сварку
Каждый слой пирога подбирается под систему SikaRoof® Induction Welding: утеплитель фиксируется непосредственно дисками системы, а мембрана Sarnafil® TS 77 приваривается к дискам сверху горячим воздухом — без отдельного сквозного фиксатора через полотно.
| Несущее основание (дека) | Сталь / железобетон (в т.ч. пористый, лёгкий) / дерево. |
|---|---|
| Выравнивающий / защитный слой (при необходимости) | S-Felt A-300, Sikaplan® W Felt 500 PP, S-Felt S-800 или S-Felt T-300 — свободная укладка. |
| Пароизоляционный слой / барьер | На стальном и деревянном основании: Sarnavap®-1000E, -2000E (свободная укладка), Sarnavap®-5000E SA FR, SA, Sikavap®-5000E SK AL, SikaShield® VB E71 PE SA (самоклеящиеся). На железобетонном / пористом основании: SikaShield® VB E71 PE SA (самоклеящийся) или VB P41S / P21T / P42S (наплавляемые). |
| Теплоизоляция | Закрепляется дисками системы индукционной сварки — без отдельных фиксаторов утеплителя. |
| Разделительный / противопожарный слой (при необходимости) | S-Glass Fleece 120 г/м², свободная укладка. |
| Гидроизоляционная мембрана | Sarnafil® TS 77, приваривается к дискам горячим воздухом. |
| Стальная дека | Оцинкованная сталь от 0,63 мм, предел текучести мин. S280 (EN 10147); пригодность подтверждает инженер-конструктор; допускаются только одобренные Sika диски / фиксаторы. |
|---|---|
| Пористый / лёгкий бетон | Обязательное полевое испытание крепления на выдёргивание непосредственно на объекте перед монтажом. |
| Железобетон (монолитный / сборный / предварительно напряжённый) | Класс бетона не ниже C20/25. |
| Дерево | Только одобренные фиксаторы; минимальная толщина для механического крепления: фанера / ОСП ≥ 22 мм, доска ≥ 24 мм; ДСП не допускается. |

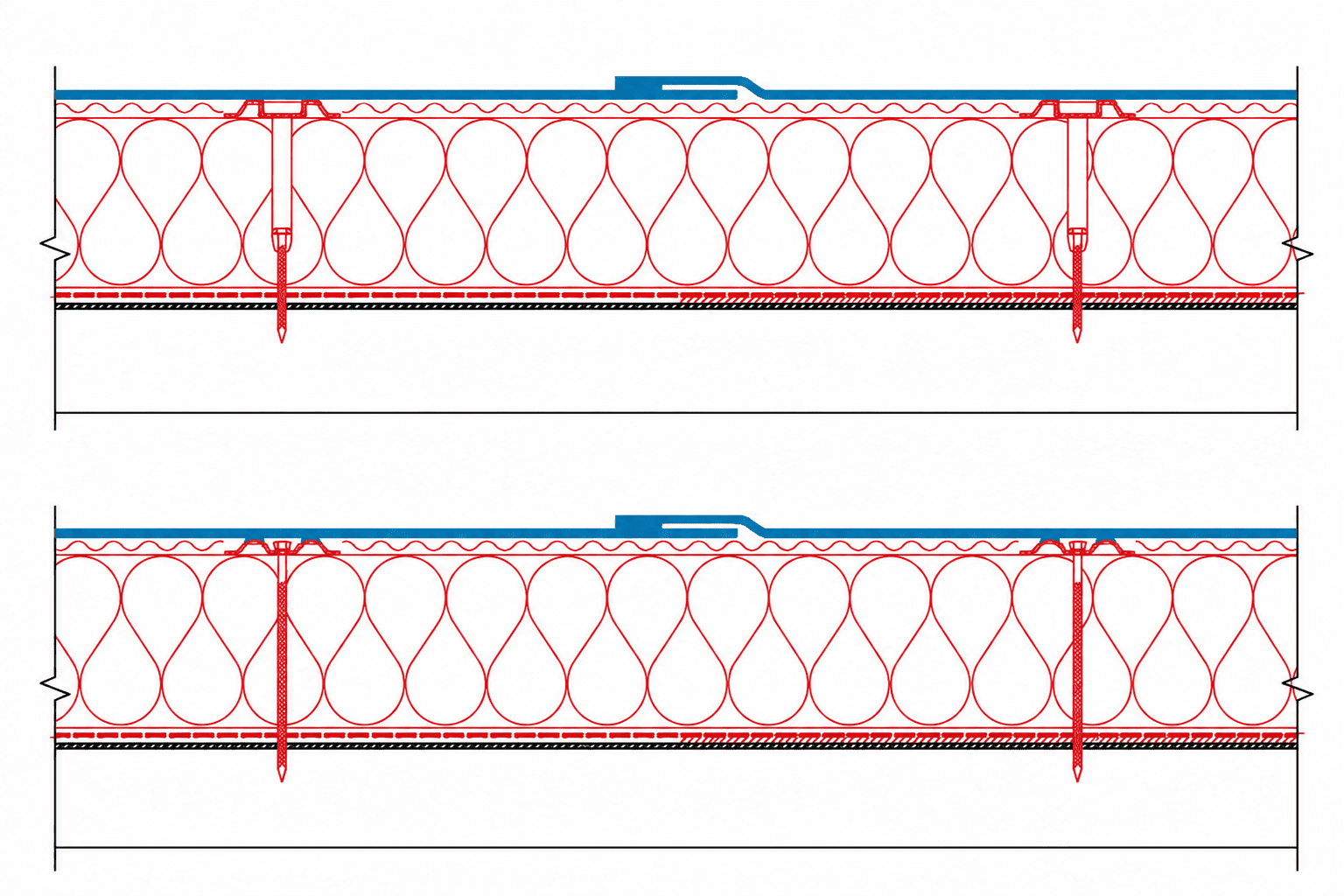

SikaRoof® Induction Welding System — непробивное крепление мембраны
SikaRoof® Induction Welding System — полевая система крепления на основе индукционной технологии, которая даёт непробивное (non-penetrating) решение для мембраны Sarnafil® TS 77. По сравнению с классическим спот-креплением отдельный фиксатор для утеплителя не нужен, крепление не привязано к расположению швов мембраны, а раскладка возможна в пределах одной ширины рулона.
Существует два типа систем: SikaRoof® Tube Induction Welding System (полиамидные трубки в комбинации с металлическими дисками) и SikaRoof® Induction Welding System (металлические диски).
Монтаж системы SikaRoof® Induction Welding
Крепление выполняется в два этапа: сначала диски системы фиксируются в утеплителе или непосредственно на основании крыши, затем мембрана Sarnafil® TS 77 приваривается к дискам сверху горячим воздухом.
Порядок монтажа
Перед укладкой мембраны TS 77 система SikaRoof® Induction Welding закрепляется в плитах утеплителя или непосредственно на основании крыши согласно схеме раскладки крепления.

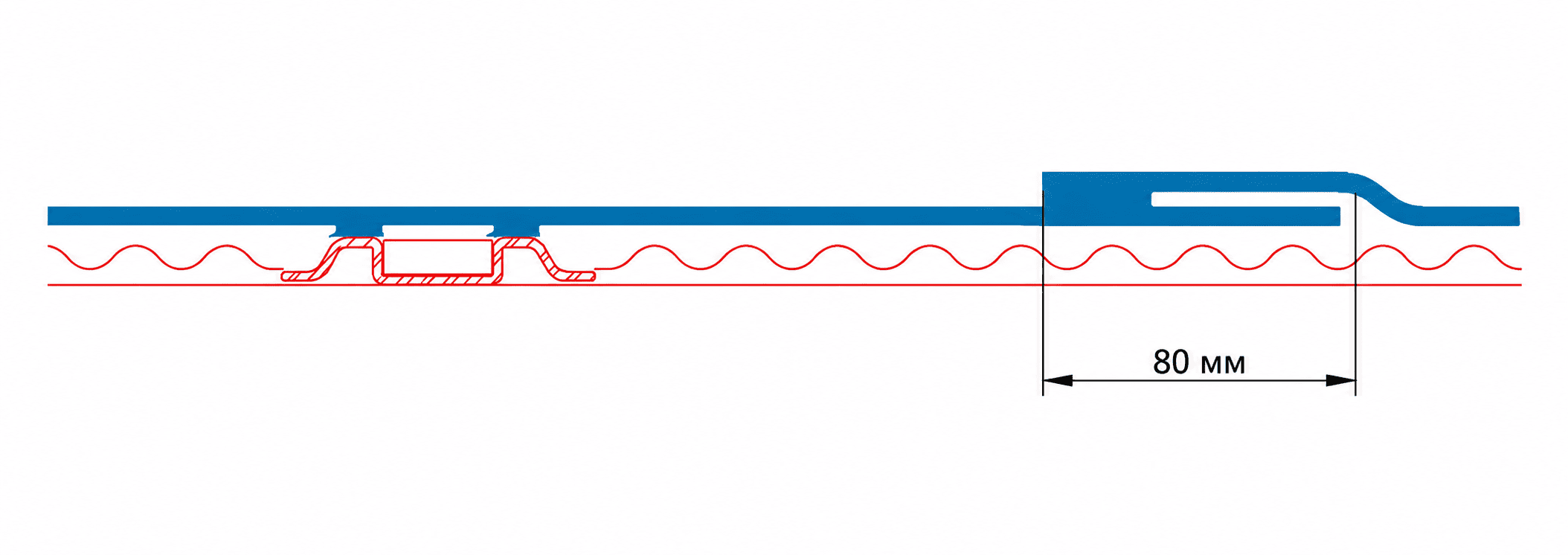

Мембрана TS 77 крепится с помощью фиксатора Sarnafast® и сварочных дисков SikaRoof® (с трубками Sarnabar® или без них); полотна мембраны перекрываются нахлёстом 80 мм и свариваются горячим воздухом.

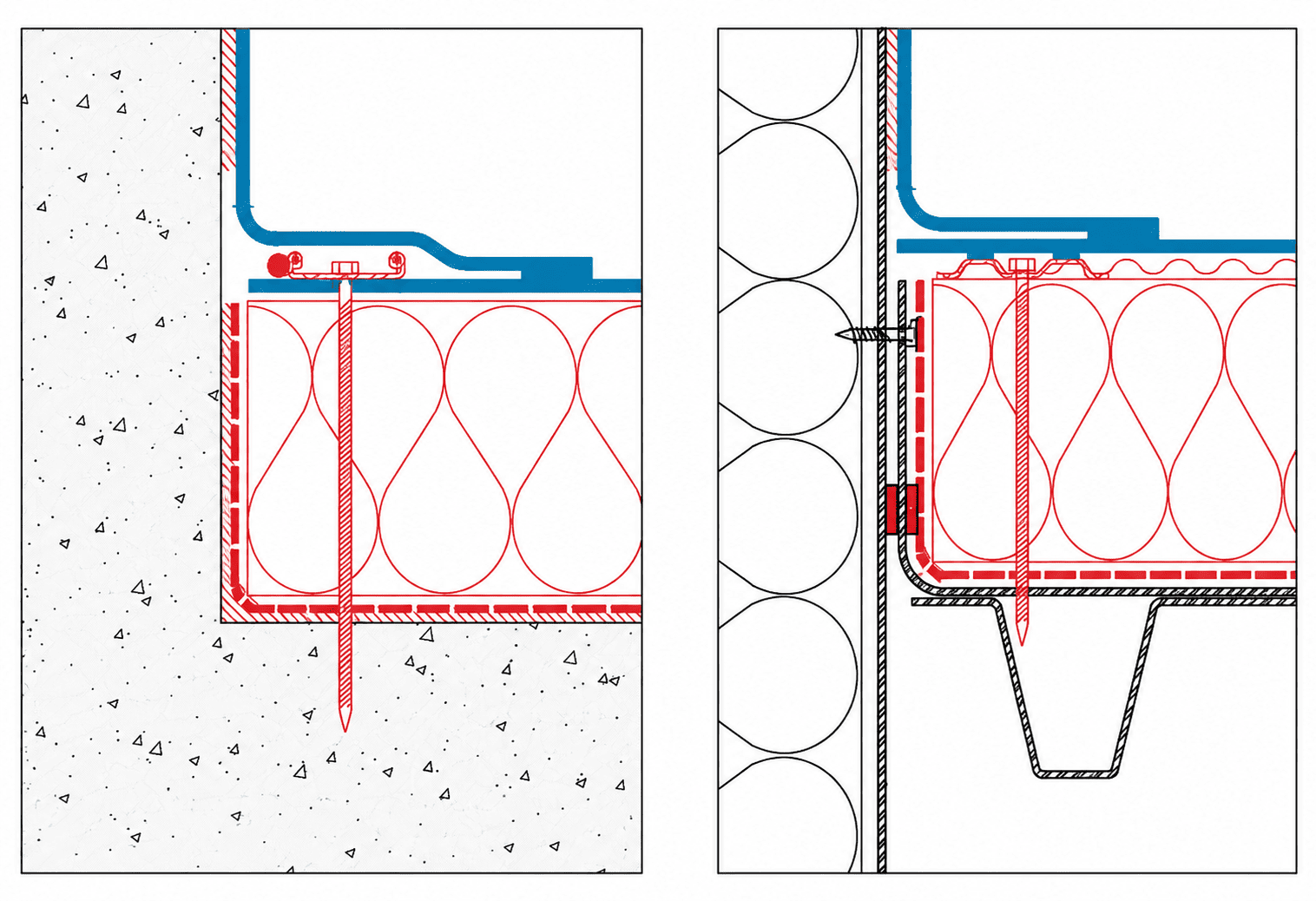

Периметральное крепление
Периметральное крепление выполняется либо крепёжным профилем Sarnabar®, либо периметральным индукционным креплением SikaRoof®.

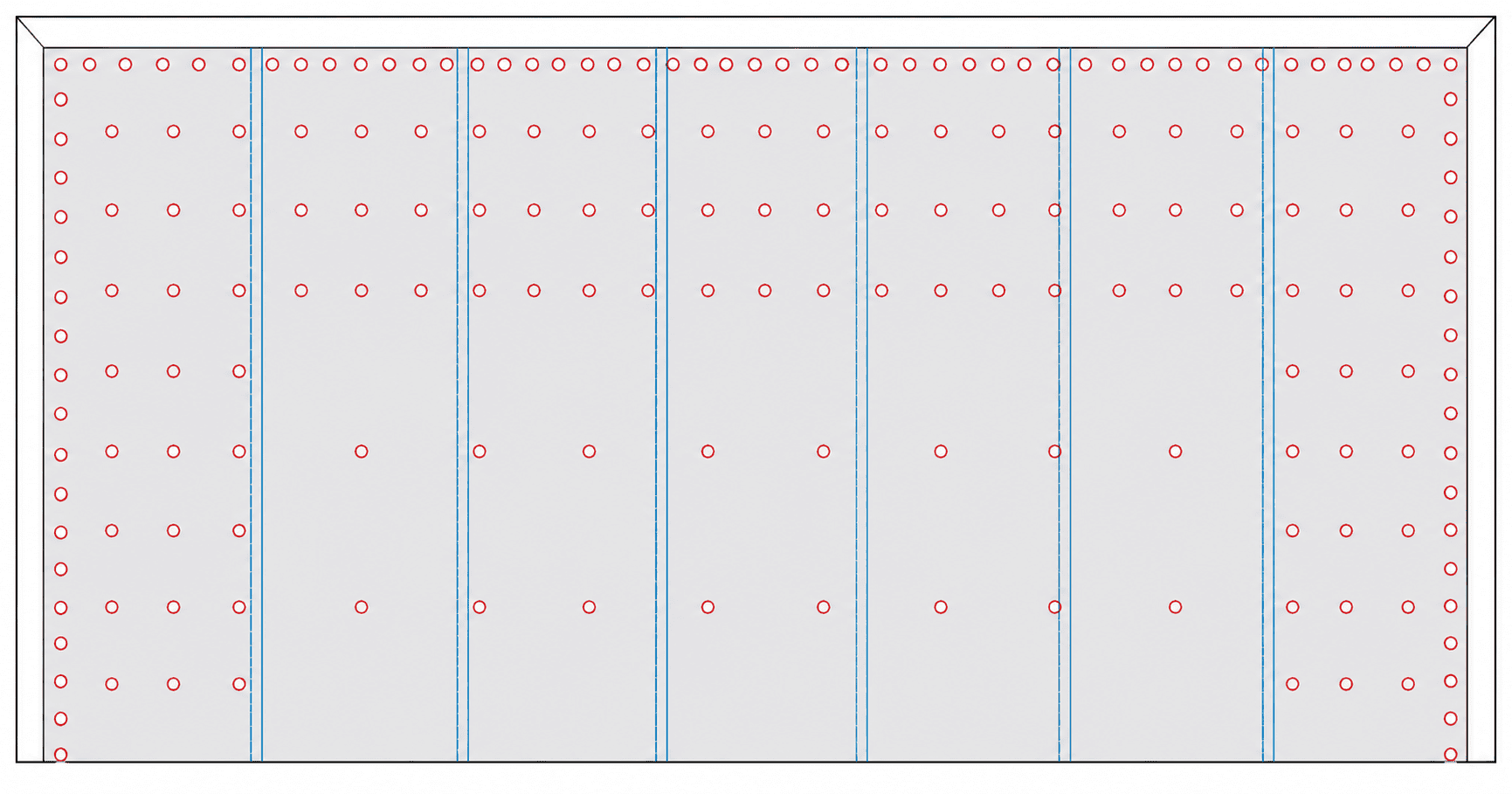

Расчёт схемы крепления
Шаг и количество фиксаторов определяются по следующим параметрам:
- строительные нормы и стандарты;
- расчётная ветровая нагрузка;
- предел удлинения мембраны;
- прочность фиксатора на выдёргивание;
- имеющиеся точки крепления к деке;
- тип и качество основания.
Компания Sika рассчитывает схему крепления и шаг фиксаторов индивидуально под конкретный объект и основание (услуга расчёта ветровой нагрузки).
Доступен видеоинструктаж по монтажу системы SikaRoof® Induction Welding — уточняйте в техническом отделе.
Материалы системы SikaRoof® Induction Welding
Мембрана, крепление, сварка и сопутствующие слои для кровель на базе Sarnafil® TS 77 с индукционной сваркой.
Мембрана
Sarnafil® TS 77Система индукционной сварки и крепления
SikaRoof® / Sarnabar® / Sarnafast®Сварка
Sarnafil T Welding CordПароизоляция и разделительные слои
Sarnavap® / SikaShield® / S-Felt
Другие кровельные пироги на мембране и основные узлы кровли
