Гидроизоляция зелёной кровли жидкой мембраной
Зелёная кровля — многослойная конструкция, где гидроизоляция после завершения работ оказывается под теплоизоляцией, дренажем и растительным слоем.
Именно поэтому надёжность гидроизоляционного слоя и совместимость всех последующих слоёв системы имеют особое значение: доступ к гидроизоляции после завершения конструкции практически отсутствует. Жидкая мембрана Sikalastic® образует сплошной бесшовный гидроизоляционный слой, полностью приклеенный к основанию — без стыков, которые пришлось бы контролировать под слоями грунта и растительности.
Почему зелёная кровля требует отдельного гидроизоляционного решения
Главное отличие зелёной кровли от обычной плоской — гидроизоляция здесь не является финишным, видимым слоем.
- Гидроизоляция скрыта под другими слоями конструкции — теплоизоляцией, дренажем, грунтом и растительностью.
- После устройства озеленения прямой доступ к гидроизоляционному слою затруднён.
- Вода, попадающая в грунтовый слой, должна отводиться дренажной системой, а не задерживаться над гидроизоляцией.
- Ошибка в гидроизоляции или её повреждение может потребовать частичного демонтажа верхних слоёв для устранения протечки.
- Именно поэтому важен не сам факт "без шва" как реклама, а то, что сплошной слой без стыков снижает количество потенциально уязвимых мест в конструкции, к которой после завершения работ сложно вернуться.
Конструкция зелёной кровли
Существует два основных типа зелёной кровли — они отличаются нагрузкой на конструкцию, толщиной растительного слоя и назначением.
Экстенсивная зелёная кровля
Более низкий уровень эксплуатационной нагрузки на конструкцию. Растительный слой — неприхотливая растительность (например, трава). Этот вариант обозначается как решение с более низкими требованиями к обслуживанию по сравнению с интенсивной кровлей.
Интенсивная зелёная кровля
Более толстый растительный и грунтовый слой, который позволяет полноценное озеленение — не только траву, но и кустарники и другие растения. По назначению и функционалу конструкция ближе к саду на крыше, чем к техническому чердаку.
Кровельный пирог зелёной кровли
Обе конструкции построены по общему инверсионному принципу: гидроизоляция расположена непосредственно на основании, а теплоизоляция и последующие слои — выше неё.

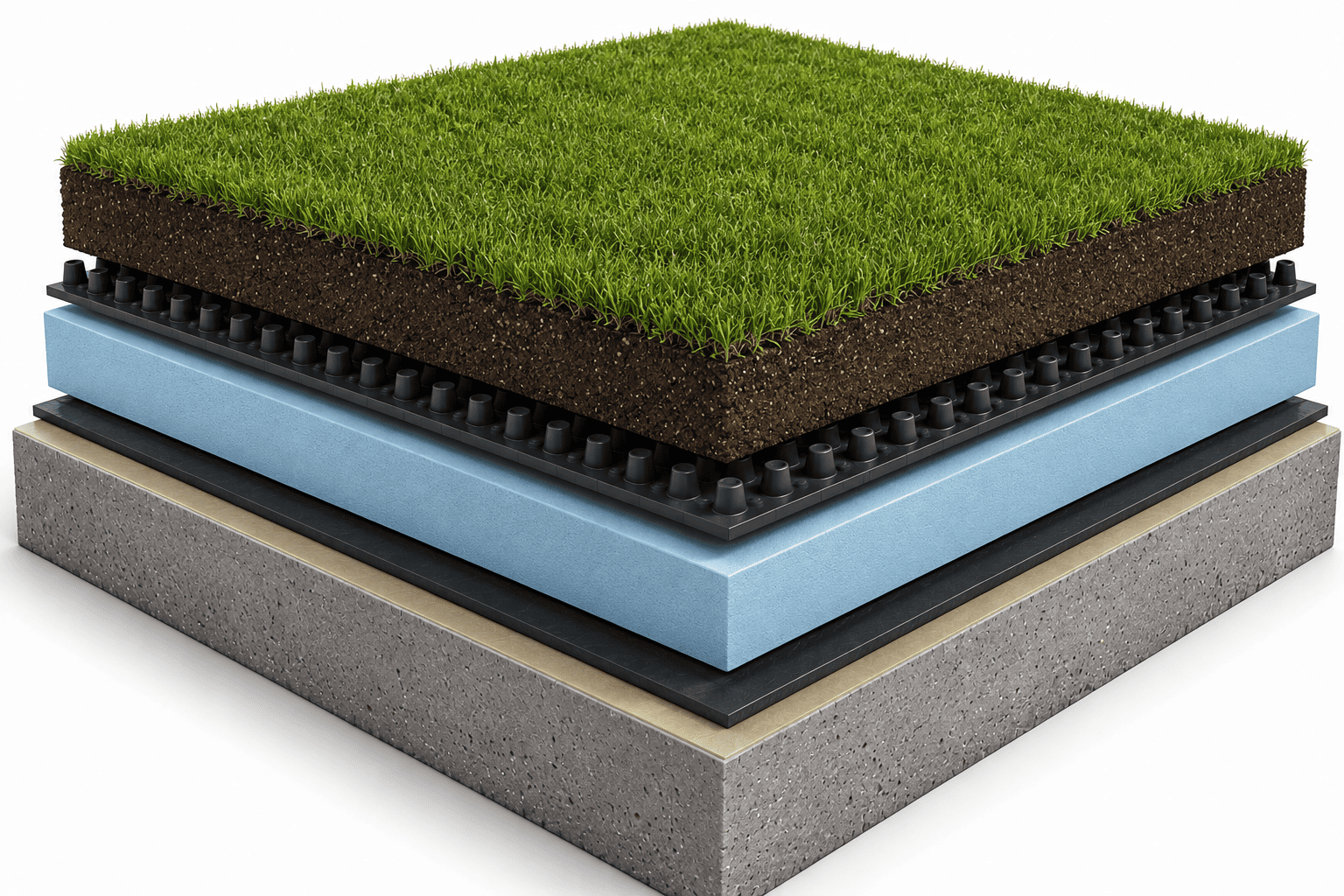

Экстенсивная зелёная кровля
| № | Слой | Материал / тип | Функция |
|---|---|---|---|
| 1 | Основание | Бетонная плита | Несущая конструкция |
| 2 | Праймер | Sikafloor®-156/161 или другой праймер по проектным требованиям | Адгезионный слой для гидроизоляции |
| 3 | Гидроизоляция | Sikalastic®-851 R | Бесшовная гидроизоляция, сплошь приклеенная к основанию |
| 4 | Теплоизоляция | XPS | Термоизоляция по инверсионному принципу — выше гидроизоляции |
| 5 | Дренаж | Sarnavert® Aquadrain 550 | Отведение излишней воды из грунтового слоя |
| 6 | Грунт / субстрат | По проекту озеленения | Основание для растительности |
| 7 | Растительность | Неприхотливая растительность (например, трава) | Финишный, видимый слой кровли |
Интенсивная зелёная кровля
| № | Слой | Материал / тип | Функция |
|---|---|---|---|
| 1 | Основание | Бетонная плита | Несущая конструкция |
| 2 | Праймер | Sikafloor®-156/161 или другой праймер по проектным требованиям | Адгезионный слой для гидроизоляции |
| 3 | Гидроизоляция | Sikalastic®-851 R | Бесшовная гидроизоляция, сплошь приклеенная к основанию |
| 4 | Теплоизоляция | XPS | Термоизоляция по инверсионному принципу — выше гидроизоляции |
| 5 | Дренаж | Дренажный слой (тип и толщина определяются проектом) | Отведение излишней воды из грунтового слоя |
| 6 | Грунт / субстрат | По проекту озеленения, более толстый слой, чем в экстенсивной конструкции | Основание для полноценного озеленения |
| 7 | Растительность | Растения, кустарники — по проекту озеленения | Финишный, видимый слой кровли |
Дренажный слой для интенсивной кровли обозначен обобщённо, без конкретного бренда Sika — в отличие от экстенсивной конструкции, где применяется Sarnavert® Aquadrain 550.
Система жидкой гидроизоляции Sikalastic®-851 R
В обеих конструкциях (экстенсивной и интенсивной) гидроизоляционный слой — один и тот же: Sikalastic®-851 R, нанесённый по инверсионному принципу (гидроизоляция под теплоизоляцией).
Sikalastic®-851 R System
Двухкомпонентная система — производитель определяет её формулировкой "inverted build with 2-C PU": гидроизоляция наносится на основание первой, а теплоизоляция и последующие слои устраиваются уже поверх неё.
Это не универсальная система для всех зелёных кровель без исключения: окончательный состав системы, толщина слоёв и конкретный праймер определяются под каждый объект отдельно, в зависимости от конструкции и проектных требований.
Экстенсивная и интенсивная зелёная кровля: разница
| Критерий | Экстенсивная | Интенсивная |
|---|---|---|
| Тип озеленения | Неприхотливая растительность (например, трава) | Полноценное озеленение — растения, кустарники |
| Обслуживание | Обозначается как вариант с более низкими требованиями к обслуживанию | Требует регулярного ухода, как обычный сад |
| Дренаж | Sarnavert® Aquadrain 550 | Дренажный слой — тип уточняется по проекту |
| Нагрузка на конструкцию | Ниже — более лёгкая конструкция | Выше — более толстый слой грунта |
| Гидроизоляция | Sikalastic®-851 R | Sikalastic®-851 R |
Основание под жидкую мембрану
Система зелёной кровли в этой конструкции показана на бетонном основании — именно на него наносится гидроизоляционный слой.
- Основание должно быть подготовлено: очищено от пыли и загрязнений, без слабых или повреждённых участков.
- Дефекты основания (трещины, неровности) устраняются до нанесения гидроизоляции.
- Праймер подбирается в соответствии с системой — Sikafloor®-156/161 или другой, если этого требует проект.
- Конкретные требования к влажности, прочности и температуре основания уточняются по технической документации выбранных продуктов.
Дренажный слой
Дренажный слой отводит излишнюю воду из грунтового слоя, не давая ей задерживаться над гидроизоляцией.
Это отдельный слой конструкции, расположенный между теплоизоляцией XPS и грунтом/субстратом. Для экстенсивной зелёной кровли предусмотрен конкретный продукт — Sarnavert® Aquadrain 550. Для интенсивной кровли дренажный слой обозначен обобщённо, без конкретного бренда Sika — тип и толщина дренажа определяются отдельно под проект, с учётом толщины грунта и нагрузки.
XPS в конструкции
Конструкция построена по инверсионному принципу.
Жидкая гидроизоляционная мембрана наносится непосредственно на бетонное основание, а теплоизоляция XPS расположена выше гидроизоляционного слоя — а не под ним, как в классической "тёплой" кровле. Далее, поверх XPS, устраивается дренаж, грунтовый/субстратный слой и растительность. Расчёт толщины XPS делается отдельно под проект и в этом материале не приводится.
Сложные узлы
Больше всего проблем на любой кровле создают не ровные плоскости, а узлы — на зелёной кровле это особенно критично, поскольку доступ к ним после озеленения затруднён.
| Узел | Проблема / риск | Принцип решения |
|---|---|---|
| Примыкание к парапетам и порогам | Переход с горизонтали на вертикаль — один из самых сложных участков для качественной гидроизоляции | Сплошной переход на вертикальную поверхность без шва |
| Воронки и переливы | Источник большинства зафиксированных протечек на кровлях | Сплошное приклеивание вокруг воронки без стыков |
| Проходки труб | Сложно качественно герметизировать рулонным или битумным материалом | Мембрана обтекает проходку сплошным слоем |
| Участки с большим количеством проходок | Больше узлов — выше риск протечки и выше стоимость работ | Бесшовное решение для каждой проходки без дополнительных элементов |
| Переходы между уровнями кровли и нестандартные формы | Сложно раскроить и качественно соединить рулонный материал | Мембрана наносится по форме без раскроя |
| Узкие и труднодоступные места | Невозможно или очень сложно работать сварочным оборудованием | Нанесение без специального оборудования — материал поднимают на кровлю в таре |
Полную пошаговую технологию гидроизоляции каждого узла рассматриваем в отдельном материале «Гидроизоляция сложных узлов кровли».
Подготовка и нанесение системы
Общая последовательность работ на объекте:
Обследование бетонного основания
Подготовка поверхности
Праймирование
Нанесение жидкой мембраны Sikalastic®-851 R
Контроль целостности гидроизоляции
Устройство теплоизоляции XPS
Устройство дренажного слоя
Грунтовый / субстратный слой
Озеленение
Типичные ошибки
| Ошибка | Последствие | Правильный принцип |
|---|---|---|
| Недостаточная подготовка бетонного основания | Слабое сцепление гидроизоляции с основанием | Основание очищено, без дефектов и слабых участков перед праймированием |
| Неправильный праймер | Сниженная адгезия системы к основанию | Праймер подбирается в соответствии с системой и проектными требованиями |
| Повреждение гидроизоляции последующими работами | Локальные протечки, обнаруженные уже после засыпки грунта | Контроль целостности мембраны перед устройством последующих слоёв |
| Неправильное выполнение воронок и примыканий | Протечки именно в узлах — наиболее уязвимых участках конструкции | Обработка узлов отдельным этапом, сплошным слоем без стыков |
| Отсутствие надлежащего водоотведения | Застой воды над гидроизоляцией, повышенная нагрузка на конструкцию | Дренажный слой подбирается под конкретную конструкцию и толщину грунта |
| Монтаж последующих слоёв до готовности гидроизоляции | Механическое повреждение ещё не готового слоя | XPS, дренаж и грунт устраиваются только после контроля целостности мембраны |
| Использование несовместимых материалов | Риск отслоения или повреждения системы | Все слои системы согласованы между собой и подтверждены производителем |
Когда нужна дополнительная техническая проверка
Приведённая конструкция — базовый принцип. В части ситуаций перед выбором системы стоит сначала получить техническую консультацию.
- Нестандартное несущее основание — не бетон, а другой тип конструкции.
- Другая схема теплоизоляции, чем инверсионная, показанная в этой системе.
- Особые эксплуатационные нагрузки — сверх типичных для экстенсивной или интенсивной кровли.
- Сложное озеленение — деревья, крупные архитектурные элементы.
- Кровля с большим количеством оборудования — многочисленные проходки и опоры.
- Реконструкция существующей зелёной кровли — требует отдельного обследования имеющейся конструкции.
- Использование материалов, которых нет в системной схеме — нужна проверка совместимости перед началом работ.
Материалы системы
Ниже — только материалы, которые реально входят в эту систему.
Праймер
по проектным требованиямДопускается и другой праймер, если этого требует проект. Товар пока без карточки на bios.com.ua — добавим ссылку, как только появится в каталоге сайта.
Жидкая мембрана
Sikalastic®Товар пока без карточки на bios.com.ua — добавим ссылку, как только появится в каталоге сайта.
Теплоизоляция
выше гидроизоляцииЭта позиция подана без конкретного бренда Sika.
Дренаж
для экстенсивной конструкцииДля интенсивной кровли дренажный слой подан обобщённо, без конкретного бренда — подбирается отдельно под проект. Sarnavert® Aquadrain 550 пока без карточки на bios.com.ua — добавим ссылку, как только появится в каталоге сайта.
Связанные решения
Вопросы и ответы
Какая гидроизоляция используется под зелёную кровлю?
Жидкая мембрана Sikalastic®-851 R, нанесённая непосредственно на бетонное основание по инверсионному принципу — под теплоизоляцией XPS.
Чем отличается экстенсивная зелёная кровля от интенсивной?
Типом растительности, толщиной грунтового слоя и нагрузкой на конструкцию — подробнее в таблице сравнения выше. Гидроизоляционная система в обоих случаях одинакова.
Где находится гидроизоляция в пироге зелёной кровли?
В самом низу конструкции, непосредственно на бетонном основании, под праймером — точнее, гидроизоляция наносится на праймер, а выше неё расположены XPS, дренаж, грунт и растительность.
Можно ли использовать жидкую мембрану под XPS?
Да, именно такой принцип показан в системе: гидроизоляция наносится первой, а теплоизоляция XPS устраивается выше неё (инверсионная конструкция).
Для чего нужен дренажный слой?
Он отводит излишнюю воду из грунтового слоя, не давая ей задерживаться над гидроизоляцией. Для экстенсивной кровли — Sarnavert® Aquadrain 550, для интенсивной — дренажный слой по проекту.
Почему зелёная кровля требует особенно надёжной гидроизоляции?
Потому что после завершения работ она оказывается под теплоизоляцией, дренажем и грунтом — доступ к ней для ремонта затруднён, поэтому ошибки на этапе монтажа дорого обходятся.
Как проверяется система перед засыпкой грунта?
Контроль целостности гидроизоляционного слоя — отдельный этап в последовательности работ, до устройства теплоизоляции, дренажа и грунта (см. раздел «Подготовка и нанесение системы»).
Какие узлы являются наиболее критичными?
Примыкания к парапетам, воронки и переливы, проходки труб и переходы между уровнями кровли — именно здесь самый высокий риск протечки (см. раздел «Сложные узлы»).
