Стены модульных домов
Инженерные решения для каркаса, листовой облицовки, конструкционного склеивания, утепления, герметизации, фасадов и внутренней отделки модульных конструкций.
Стена модульного дома должна выполнять сразу несколько функций: формировать жёсткость модуля, обеспечивать тепловой и воздушный контур, воспринимать локальные перемещения, служить основой для фасада и внутренней отделки. В отличие от обычной стены, готовый модуль может пройти производство, подъём, транспортировку и монтаж уже с выполненной частью отделки. Поэтому стеновой узел нужно оценивать как систему, а не как набор отдельных материалов.
HERO: современное заводское производство стены модульного дома; каркас + утепление + частичная обшивка — нужно отдельное изображение BIOS
Стена модульного дома — это инженерная система
В обычном доме стену часто описывают через один материал: каркас, кирпич или сэндвич-панель. В модульном доме решение принимается значительно раньше и касается намного большего: как листовая обшивка соединяется с каркасом, как стена держит нагрузку при подъёме и транспортировке, как она контролирует тепло, воздух и влагу, и как два модуля стыкуются между собой на объекте.
Эта страница описывает стену как последовательность инженерных решений — от каркаса до финишной отделки — а не как каталог утеплителей или клеёв. Конкретные материалы и системы приведены примерами из практики Sika для модульного строительства; там, где производитель не даёт числовых данных, мы прямо об этом говорим, а не подбираем цифру «на глаз».
Стена модульного дома — это не каркас + утеплитель + OSB.
Это система, каждый слой которой влияет на жёсткость, тепловой и воздушный контур, акустику, пожарную безопасность и узел соединения модулей.
Из чего состоит стена модульного дома
Ниже — обобщённая логическая последовательность слоёв. Реальный состав стены всегда определяется проектом конкретного модуля: не все слои присутствуют одновременно, а их толщина и материал зависят от типа каркаса, климатических условий, пожарных требований, акустики, типа фасада, условий производства, транспортировки, конструктивной работы стены и назначения помещения.
Это не универсальный «пирог». Расположение слоёв и материалов определяется конкретной конструкцией, климатом, типом утеплителя, паропроницаемостью слоёв, пожарными и акустическими требованиями.
Сначала определяется функция стены
Последовательность вопросов, которую стоит пройти перед выбором конкретных материалов — без выдуманных допустимых значений, только логика принятия решения.
- Внешняя или внутренняя? Разные требования к защите от погоды, фасаду и отделке.
- Несущая или ограждающая? Определяет роль стены в жёсткости модуля.
- Какой каркас? Стальной, деревянный или комбинированный — влияет на все последующие решения.
- Какая внешняя обшивка? Материал и толщина листа выбираются под проект.
- Какой утеплитель? В зависимости от толщины каркаса, влагостойкости и пожарных требований.
- Какой фасад? Вентилируемый, штукатурный или клеевое крепление панелей.
- Нужна ли пароизоляция? Определяется теплотехническим расчётом, а не по умолчанию.
- Нужен ли воздушный барьер? Отдельная функция от теплоизоляции и пароконтроля.
- Какая внутренняя отделка? Зависит от стабильности основания и назначения помещения.
- Какие пожарные / акустические требования? Касаются всей системы, а не одного слоя.
- Как модуль транспортируется? Пирог стены должен выдержать заводской цикл и дорогу до объекта.
- Подбор системы. Материалы выбираются после ответа на все предыдущие вопросы.

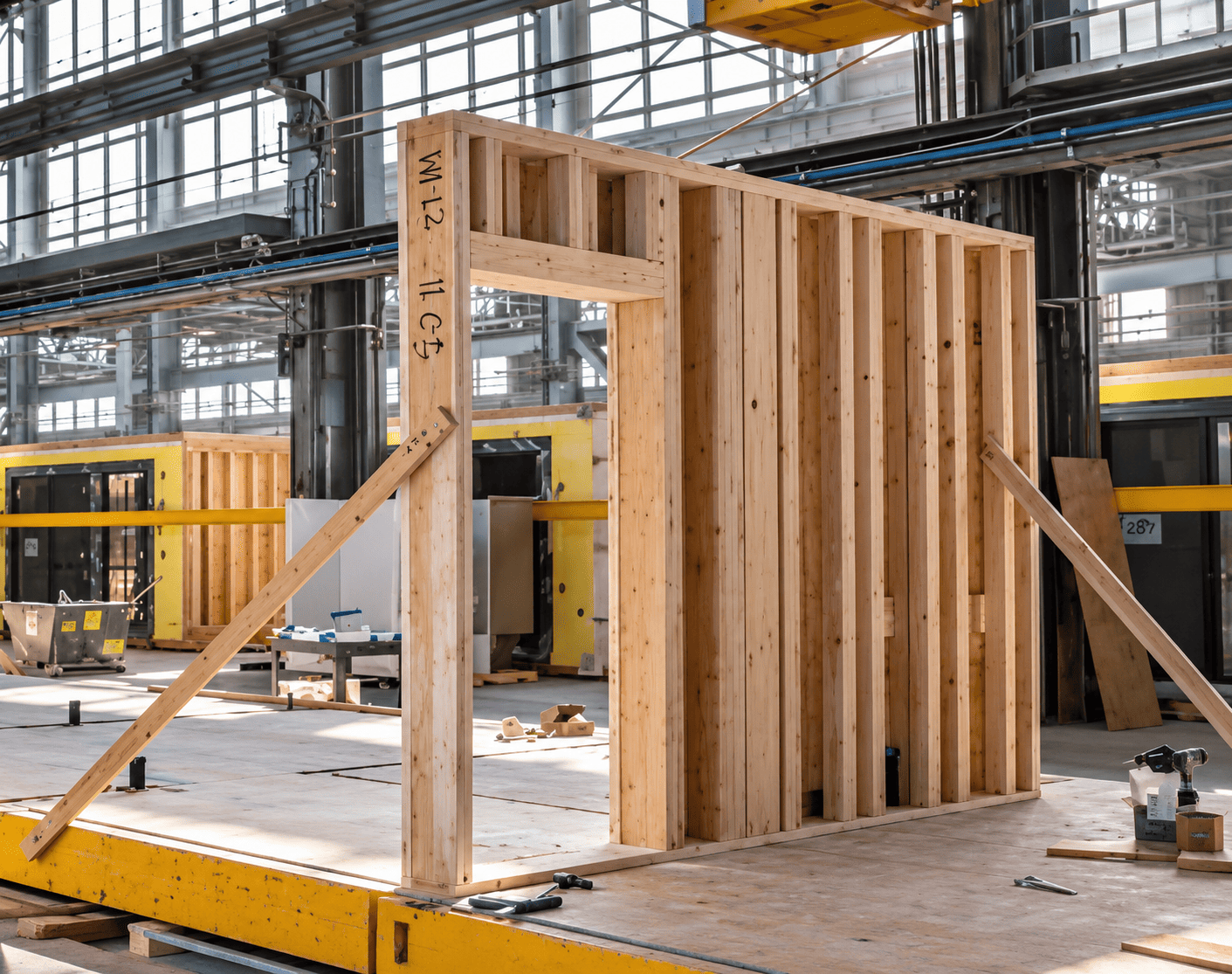

Каркас определяет работу всей стеновой системы
Каркас модульной стены может быть стальным, деревянным, комбинированным или другим проектным решением. Ни один из типов здесь не рекомендуется как универсальный — выбор зависит от конструктивной схемы модуля, климатических и пожарных требований, веса конструкции и условий производства конкретного завода.
От типа каркаса зависят: шаг опор, способ крепления облицовки, тепловые мосты, геометрическая стабильность, возможность конструкционного склеивания, тип утепления и способ крепления фасада.
03 FRAME: металлический или деревянный каркас модульной стены — нужно отдельное изображение BIOS
Листовая обшивка — не только поверхность под отделку
В модульной конструкции листовой материал может выполнять несколько функций одновременно: формировать поверхность, работать вместе с каркасом, служить основой под фасад или внутреннюю отделку, а также участвовать в жёсткости узла, если это предусмотрено конструкцией.
Типичные материалы
- OSB
- ДСП
- Цементно-стружечные плиты
- Гипсовые плиты
- Металлические листы
- Другие панельные материалы по проекту
По чему сравнивать, а не «что лучше»
- Масса
- Стабильность
- Влагостойкость
- Жёсткость
- Пожарные характеристики
- Совместимость с клеем, фасадом и внутренней отделкой
04 SHEATHING: монтаж листовой обшивки на каркас — нужно отдельное изображение BIOS
Клеевое соединение каркаса и облицовки
Способ соединения листовой обшивки с каркасом — механический или клеевой — по-разному распределяет нагрузку между элементами конструкции.
Механическое крепление
Лист → шуруп / заклёпка / другое крепление → локальная, точечная передача усилий → каркас.
Точки крепления — нагрузка сосредоточена в отдельных местах.
Клеевое / гибридное соединение
Лист → клеевой слой (+ механическая фиксация, если предусмотрено) → каркас.
Сплошной контакт по площади — нагрузка распределена более равномерно.
В примере Sika для стенового узла модульных конструкций показано применение Sikaflex-545. Заявленные в презентации преимущества этого конкретного решения: хорошие механические свойства, скорость монтажа, более равномерное распределение напряжений, уменьшение растрескивания приклеенных гипсокартонных плит в приведённом примере по сравнению с плитами, закреплёнными механически, и упрощение технологии по сравнению с отдельными механическими решениями.
05 STRUCTURAL BONDING: подъём обшитой стеновой панели в цехе / панель на стропах — слайд 10
06 LOAD DISTRIBUTION: photoelastic-тест распределения напряжений + сравнение трещины на механически закреплённой плите — слайд 11
Схема соединения должна определяться материалами, геометрией, нагрузками и проектом узла.
Почему стена должна работать вместе с модулем
Стена модульного здания проходит полный производственный и логистический цикл — и на каждом этапе могут возникать перемещения каркаса и облицовки.
Что нужно учитывать
- Жёсткость системы
- Стыки листов
- Крепление
- Клеевые швы
- Примыкание
- Финишная отделка
Эта страница не указывает конкретных допустимых деформаций — они зависят от проекта, материалов и условий транспортировки конкретного модуля и требуют отдельного технического рассмотрения.
Стыки листов — отдельный узел
Даже если листовая обшивка смонтирована правильно, проблемы могут возникать именно в стыках между плитами. Принцип, по которому стоит оценивать стык, тот же независимо от конкретной системы:
Нужно учесть геометрию, зазор, способ фиксации, возможные перемещения, тип финишного слоя, герметизацию и армирование, если оно предусмотрено системой. Ширина зазора и конкретный герметик или армирующая лента не назначаются универсально — они зависят от выбранной системы финишной обработки.
В качестве примера системной финишной обработки стыков стен в презентации Sika приведена шпаклёвка Schönox RDF: смешивание, нанесение на стык, выдержка, затирка влажной губкой и финишная обработка широким шпателем. Это один пример технологии, а не единственно возможный способ обработки стыка.
Утепление стены — часть общей системы
Утеплитель не работает отдельно от каркаса и других слоёв. Нужно оценивать теплопроводность, плотность, заполнение полостей, тепловые мосты каркаса, воздухопроницаемость, паропроницаемость, пожарные характеристики и поведение при транспортировке.
Возможные типы утеплителя
- Минеральная вата
- Стекловата
- ППУ
- Другие утеплители по проекту
Ни один из этих материалов здесь не подаётся как универсально лучший — выбор зависит от толщины каркаса, влагостойкости помещения, пожарных требований и условий производства.
Каркас может прерывать слой утепления
Особенно для стального каркаса нужно оценивать тепловые мосты — металл проводит тепло значительно лучше утеплителя и локально прерывает теплоизоляционный слой.
Фактическая тепловая эффективность стены определяется не только толщиной утеплителя, а всей конструкцией. Эта страница не приводит значения U-value — оно рассчитывается отдельно для каждой конструкции.
Стена должна контролировать не только тепло, но и воздух и влагу
Теплоизоляция, воздушная герметичность, контроль пара и внешняя защита от воды — это четыре разные функции стены. Один слой не обязательно выполняет все четыре функции одновременно.
→ внешняя защита
→ герметичный контур
→ контроль диффузии
→ утепление
Стена не работает отдельно от других конструкций
В местах, где стена граничит с полом или кровлей, нужно согласовать механическое соединение, утепление, герметичность, паровой / воздушный контур, внешнюю защиту и внутреннюю отделку. Универсального узла для этих примыканий здесь не приведено — конструкция каждого зависит от проекта модуля.
Стена ↔ пол
Примыкание должно сохранять непрерывность теплоизоляционного и воздушного контура между стеновым и напольным пирогом, а также согласовывать механическое крепление обеих конструкций.
Стена ↔ кровля
Здесь дополнительно важна внешняя защита от воды и герметизация примыкания кровельного покрытия к стеновой обшивке.
Смежные темы: полы модульных домов и кровля модульного дома.
Окно разрывает все основные контуры стены
В оконном узле одновременно встречаются каркас, теплоизоляция, воздушный контур, внешняя и внутренняя герметизация, фасад и сам оконный блок.
09 WINDOW: готовое окно в заводском модуле — слайд 16
В презентации Sika этот узел показан на примере проекта с использованием Sikasil WS 305 EU N (монтаж), Sikabond TF Plus (монтаж и герметизация) и мембраны SikaMembran Eco Out — применённых вместе, как единая последовательность монтажного шва, а не отдельные независимые продукты.
Заявленные производителем преимущества этого решения: адгезия к бетону, анодированному и порошково-окрашенному алюминию, ПВХ, дереву, металлам и другим распространённым материалам; озоно-, УФ- и атмосферостойкость; высокая стойкость к механическим нагрузкам.
Фасад — внешний функциональный слой стены
В модульном здании фасад должен учитывать не только плоскость отдельного модуля, но и стыки между модулями после монтажа. Ниже — три основных сценария из практики Sika.
A. Вентилируемый фасад
Воздушный зазор между утеплителем и облицовкой даёт возможность влаге выходить наружу, сохраняя тепло. Подробнее о вентилируемом фасаде →
B. Скрытое клеевое крепление панелей
В примере Sika для этого применяется система SikaTack Panel: однокомпонентный конструкционный клей для НВФ, активатор/очиститель основания Sika Aktivator-205, двусторонняя фиксирующая лента, грунтовка, алюминиевая система профиля и фасадная плита (HPL, АКП, плитка, фиброцемент и другие).
Заявленные преимущества: свобода в дизайне форм и комбинаций панелей, эстетичный вид без видимой фиксации, единое крепление для разных типов панелей, эластичное соединение с равномерным распределением механического напряжения. Опыт системы SikaTack Panel производитель заявляет как 38 лет в мире и 20 лет в Украине — это характеристика опыта именно этой клеевой системы, а не гарантия срока службы конкретного объекта. Вспомогательный материал: клеевая система для НВФ.
C. Штукатурный фасад
В примере Sika (система SikaTherm) — грунтовка SikaPrimer-01+, универсальный клей Sika ThermoCoat-130 для приклеивания утеплителя (пенопласт или минеральная вата), армирующая фасадная сетка SikaWall-9050 (160 г/м²), кварц-грунт SikaWall-63 и акрил-силиконовая декоративная штукатурка SikaWall-6500.
Четвёртый сценарий — структурное остекление со структурными силиконами Sika для энергоэффективного фасада с эластичным приклеиванием стекла; в презентации этот вариант приведён очень коротко, без детализации системы.
10 FACADE: изометрическая схема SikaTack Panel (слайд 20) + фото здания с вентфасадом; дополнительно схема SikaTherm (слайд 23)
Самая сложная зона стены — межмодульный стык
Здесь одновременно сходятся стена модуля 1, стена модуля 2 и сразу несколько функций, которые этот стык должен выполнять. Это не просто «нанести герметик».
Функции, которые должен выполнять узел
- Механическое соединение
- Теплоизоляция
- Воздухонепроницаемость
- Водонепроницаемость
- Акустика
- Внешняя герметизация
- Внутренняя герметизация
- Компенсация перемещений
Один материал не должен автоматически рассматриваться как решение всех функций стыка.

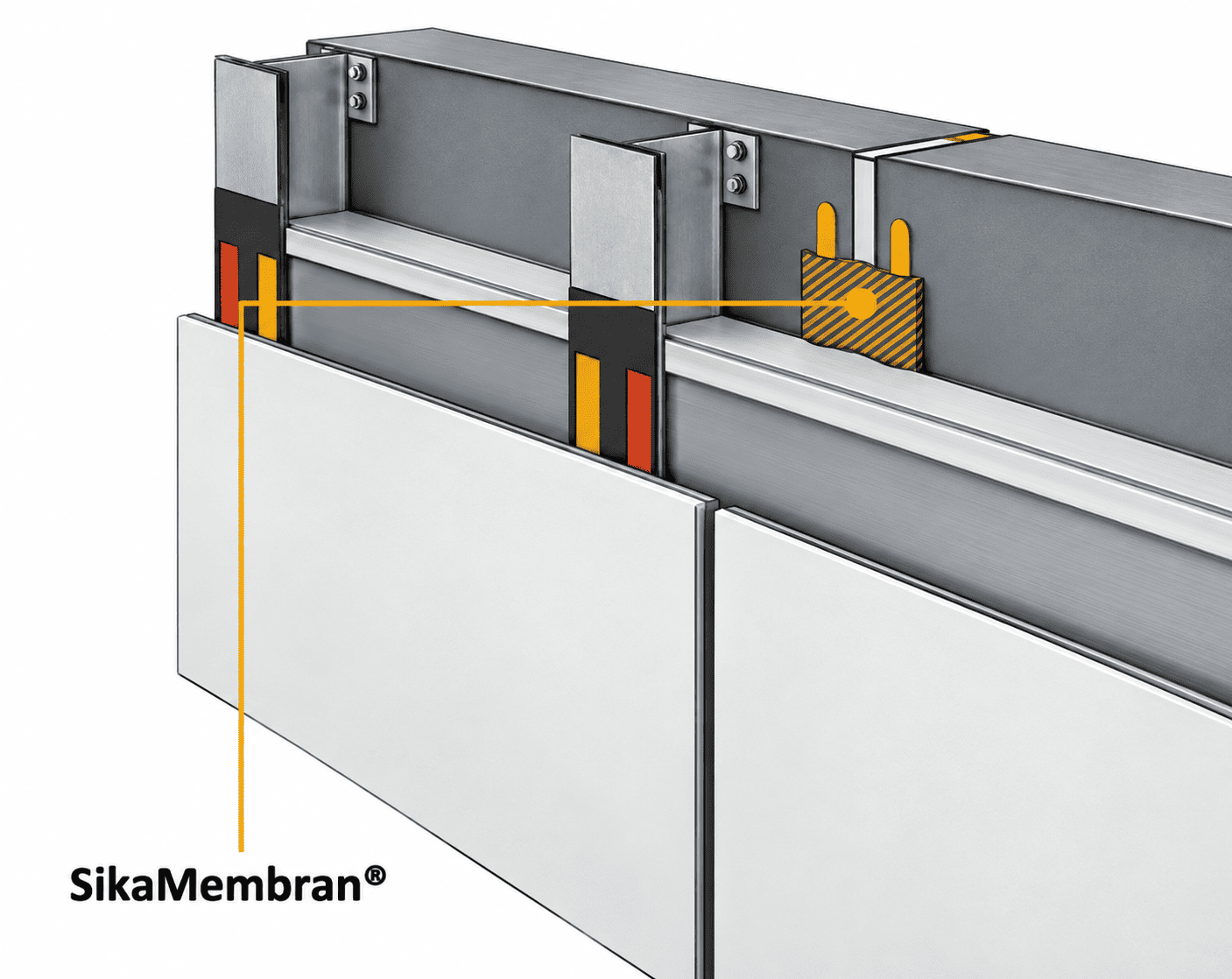

11 MODULE JOINT: изометрическая схема применения SikaMembran в месте соединения модулей — слайд 18
11 MODULE JOINT: заводская герметизация узлов (окно / угол / дверная коробка) Sikaflex-11 FC Purform, X/✓ сравнение трещин движения — слайд 43
В примере Sika для гидроизоляции и герметизации этого стыка применяются мембрана SikaMembran Eco Out и универсальный клей-герметик Sikaflex-11 FC Purform для заводской герметизации швов перед транспортировкой.
Внутренние перегородки модульного дома
Внутренняя стена может иметь другие требования, чем внешняя: акустику, пожарные характеристики, прочность под навесное оборудование, геометрию, тип облицовки, стыки и отделку. Внешний «пирог» стены не переносится автоматически на внутренние перегородки — набор слоёв и материалов для них определяется отдельно, по назначению конкретного помещения.
Стены модульного санузла
Во влажной зоне стеновая система получает дополнительную задачу — защиту основания от воды.
12 WET ROOM: гибридное крепление боковых стенок к основанию (шурупы + Sikaflex-545) — слайд 31
В примере Sika боковые стенки модульного санузла соединяются с основанием гибридным решением шурупов и Sikaflex-545, а стыки стена/стена и стена/пол герметизируются клеями-герметиками Sika и дополнительными элементами. Изготовление стен выполняется с применением шпаклёвок Sika для внутренних стен с гидроизоляцией для влажных помещений. На стальные стеновые сэндвич-панели плитка может наклеиваться автоматически, с использованием Sikaflex-950.
Плитка и затирка не являются основным гидроизоляционным слоем.
Финиш стены зависит от стабильности основания
Возможные варианты внутренней отделки: окраска, плитка, декоративные панели, другие отделочные системы. Это не каталог отделочных материалов — перед финишем нужно оценить ровность, стыки, трещины, деформации, влажность и совместимость грунтовок, шпаклёвок, клеёв и покрытий между собой.
Сэндвич-панель как готовый стеновой элемент
Для части модульных конструкций стена может формироваться из заводской сэндвич-панели — готового элемента, а не послойной сборки на объекте.
Выбор клеевой технологии зависит от материала облицовки, материала сердечника, пожарных требований, скорости производственной линии и способа нанесения (валиком, напылением или вручную). В презентации Sika приведены 1-компонентные, 2-компонентные и 3-компонентные клеевые системы для этого применения — конкретная система выбирается под производственную линию и требования проекта, а не по умолчанию.
13 SANDWICH PANEL: производство сэндвич-панели — нужно отдельное изображение BIOS (в презентации есть только таблица продуктов, слайд 53, без фото процесса)
Звукоизоляция зависит от всего стенового узла
Нельзя определить акустические характеристики стены только по одному утеплителю. Эта страница не приводит значения dB для стены в целом — реальные показатели подтверждаются испытанием конкретной системы.
Пожарная характеристика — свойство системы, а не одного слоя
При выборе стеновой конструкции необходимо учитывать каркас, утеплитель, обшивку, фасад, клей, герметики, проходки и стыки вместе. Класс огнестойкости всей стены не заявляется здесь по характеристике одного продукта.
В презентации Sika показатель огнестойкости до класса A2-s1,d0 приведён для конкретной 3-компонентной клеевой системы сэндвич-панелей. Это характеристика именно этой клеевой системы, а не класса огнестойкости всей модульной стены.
Для деревянных элементов могут потребоваться отдельные системы огне- и биозащиты в зависимости от проектных требований. В презентации в качестве примера таких материалов приведены Sikagard-261W (для наружного применения) и Sikagard-262W (для применения внутри помещений) — обработка древесины этими средствами не означает автоматического обеспечения класса огнестойкости стены.

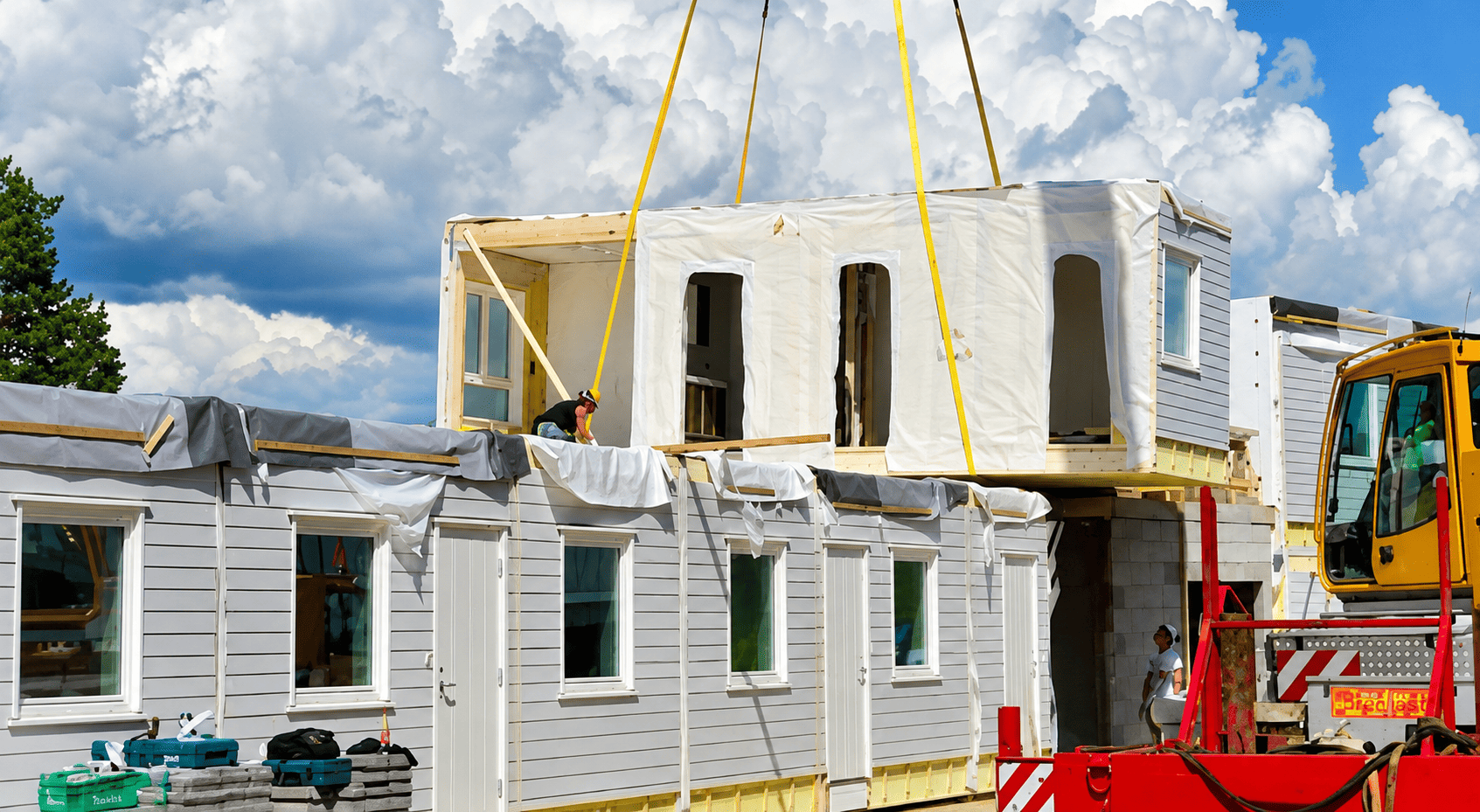

Готовая стена проходит транспортный цикл вместе с модулем
Если на заводе уже выполнены листовая обшивка, герметизация, окна, фасадные элементы и внутренняя отделка — все эти узлы проходят транспортный цикл вместе с каркасом.
14 TRANSPORT: готовые модули на транспорте с краном — слайд 43
Материалы как часть стеновой системы
Краткая группировка уже упомянутых на странице материалов — по функции в стеновой системе, а не полный каталог продукции.
- Sikaflex-545 — склеивание каркаса и листовой обшивки
- Sikasil WS 305 EU N — монтаж
- Sikabond TF Plus — монтаж и герметизация
- SikaMembran Eco Out — мембрана примыкания
- SikaTack Panel — скрытое клеевое крепление панелей
- Sika ThermoCoat-130, SikaWall-9050/63/6500 — система SikaTherm
- Sikaflex-11 FC Purform — универсальный клей-герметик швов и трещин
- Schönox ES, SikaSeal-174 / SikaSeal-170 — санитарные герметики
- SikaForce-100 / -110 / -600 / -646 / -710 — клеевые системы для ламинирования панелей
Типичные ошибки в стенах модульных домов
Материал выбирается отдельно, без учёта обшивки, воздушного контура и пожарных требований системы.
Герметичный контур прерывается в местах примыканий, стыков и проходок.
Зазор, перемещение и финишная обработка стыка не согласованы заранее.
Особенно критично для стального каркаса, который локально прерывает слой утепления.
Клеевое решение применяется без проверки проектом и технической документацией системы.
Облицовка спроектирована только для плоскости одного модуля, без переходного узла.
Внешняя и внутренняя герметизация окна не связаны с воздушным и водозащитным контуром стены.
Плитка и затирка ошибочно рассматриваются как достаточная защита от воды.
Стеновая система не проверена на перемещения при подъёме, загрузке и транспортировке.
Продукты из разных клеевых или герметизирующих систем сочетаются без подтверждения совместимости производителем.
Что контролировать на производстве
- Геометрия каркаса
- Шаг профилей / стоек
- Материал обшивки
- Стыки листов
- Механическое крепление
- Клеевые соединения
- Заполнение утеплителем
- Герметичность
- Пароограничивающий слой, если предусмотрен
- Примыкание к полу
- Примыкание к кровле
- Оконные узлы
- Фасадные крепления
- Проходки
- Внутренняя отделка
- Готовность узлов к транспортировке
Какую информацию предоставить для подбора стеновой системы
- Чертёж стены
- Тип каркаса
- Шаг стоек
- Внешняя обшивка
- Внутренняя обшивка
- Тип утеплителя
- Толщина конструкции
- Тип фасада
- Тип внутренней отделки
- Оконные проёмы
- Стыки модулей
- Требования к герметичности
- Требования к акустике
- Пожарные требования
- Условия производства
- Способ транспортировки
Частые вопросы о стенах модульных домов
Обобщённо: внешняя отделка, фасадный слой, внешняя обшивка, защитный/воздушный слой, каркас с теплоизоляцией, паровой/воздушный контур (если предусмотрен), внутренняя обшивка и внутренняя отделка. Реальный состав всегда определяется проектом конкретного модуля.
Универсального победителя нет. Выбор зависит от конструктивной схемы модуля, пожарных и климатических требований, веса конструкции и условий производства. У стального каркаса дополнительно нужно оценивать тепловые мосты.
Да, OSB — один из типичных материалов листовой обшивки наряду с ДСП, цементно-стружечными и гипсовыми плитами. Конкретный выбор сравнивается по массе, стабильности, влагостойкости, жёсткости, пожарным характеристикам и совместимости с клеем, фасадом и отделкой.
В примере Sika с Sikaflex-545 клеевое соединение даёт сплошной контакт по площади вместо точечного, что даёт более равномерное распределение напряжений и, согласно приведённому примеру, меньше растрескивания приклеенных гипсокартонных плит по сравнению с механически закреплёнными.
В конкретном решении Sikaflex-545, представленном Sika для этого применения, система показана без постоянной механической фиксации. Но возможность такого решения для конкретной конструкции должна подтверждаться проектом и технической документацией системы — это не универсальная замена на всех узлах.
Минеральная вата, стекловата, ППУ или другие утеплители по проекту. Ни один из них не является универсально лучшим — выбор зависит от толщины каркаса, влагостойкости помещения, пожарных требований и условий производства.
Однозначного ответа «да» здесь нет. Положение пароограничивающих и воздухонепроницаемых слоёв определяется теплотехническим расчётом и конструкцией конкретной стены, а не устанавливается по умолчанию.
Стык должен одновременно обеспечивать механическое соединение, теплоизоляцию, воздухо- и водонепроницаемость, акустику, внешнюю и внутреннюю герметизацию и компенсацию перемещений. В примере Sika для этого применяются SikaMembran Eco Out и Sikaflex-11 FC Purform — один материал не решает все эти функции одновременно.
В зависимости от сценария: вентилируемый фасад с воздушным зазором, скрытое клеевое крепление панелей (в примере Sika — система SikaTack Panel) или штукатурный фасад (в примере Sika — система SikaTherm). В модульном здании фасад дополнительно должен учитывать стык между модулями после монтажа.
Чертёж стены, тип каркаса и шаг стоек, внешнюю и внутреннюю обшивку, тип утеплителя и толщину конструкции, тип фасада и внутренней отделки, оконные проёмы, стыки модулей, требования к герметичности, акустике и пожарной безопасности, а также условия производства и способ транспортировки.
