Появление конденсата внутри стены, утеплителя или кровельной конструкции является одной из наиболее распространённых причин преждевременного разрушения строительных конструкций. Влага постепенно снижает теплоизоляционные свойства материалов, способствует развитию грибка и плесени, ускоряет коррозию металлических элементов и сокращает срок службы всей конструкции.

На практике проблему часто объясняют очень просто:

«Точка росы сместилась в утеплитель.»

Хотя эта фраза широко используется среди строителей, она не объясняет реальную физику процесса. На самом деле точка росы — это не конкретный слой конструкции и не фиксированная граница. Это физическое состояние воздуха, при котором водяной пар начинает переходить в жидкую фазу.

Именно поэтому при проектировании ограждающих конструкций инженер должен учитывать не только толщину утеплителя, но и температурный режим, паропроницаемость материалов, направление диффузии водяного пара, тепловое сопротивление конструкции и условия её эксплуатации.

Ошибки на этом этапе могут привести к накоплению влаги внутри стены или кровли даже при отсутствии каких-либо внешних протечек.

Именно поэтому вопросы точки росы регламентируются как украинскими нормативными документами, так и международными стандартами. В частности, при теплотехническом проектировании применяются требования ДБН В.2.6-31:2021 «Теплова ізоляція та енергоефективність будівель», а оценка риска поверхностной и межслойной конденсации выполняется в соответствии с ДСТУ Б EN ISO 13788.

Что такое точка росы

Точка росы — это температура, до которой необходимо охладить воздух при неизменном содержании водяного пара, чтобы относительная влажность достигла 100 % и началось образование конденсата.

Проще говоря, воздух всегда содержит определённое количество водяного пара. Чем выше температура, тем большее количество этого пара он способен удерживать.

Например:

  • при температуре +30 °C воздух может содержать значительно больше влаги;
  • при +20 °C — меньше;
  • при +10 °C — ещё меньше;
  • при 0 °C способность удерживать водяной пар существенно снижается.

Если охлаждение происходит постепенно, наступает момент, когда воздух уже не способен удерживать всё имеющееся количество водяного пара. Избыточная влага переходит в жидкое состояние и оседает на поверхностях или внутри конструкции в виде конденсата.

Именно эта температура и называется точкой росы.

Важно понимать, что сама по себе точка росы не является опасной. Это естественный физический процесс. Проблемы возникают тогда, когда зона конденсации располагается внутри теплоизоляции или несущей конструкции и процесс многократно повторяется в течение эксплуатации здания.

Почему в воздухе всегда присутствует вода

Полностью сухого воздуха в природных условиях практически не существует.

Водяной пар постоянно поступает в атмосферу вследствие:

  • испарения с водоёмов;
  • испарения с поверхности грунта;
  • жизнедеятельности растений;
  • дыхания людей;
  • работы бытовых приборов;
  • приготовления пищи;
  • принятия душа;
  • сушки белья.

Даже в обычной квартире семья из трёх–четырёх человек может выделять в воздух более 10 литров воды в сутки.

В жилых помещениях основными источниками водяного пара являются:

  • люди;
  • комнатные растения;
  • кухня;
  • ванная комната;
  • стиральная машина;
  • сушильная машина;
  • аквариумы;
  • домашние животные.

В производственных помещениях количество влаги может быть значительно выше.

Именно поэтому воздух внутри здания практически всегда содержит больше водяного пара, чем наружный воздух в зимний период.

Эта разница и создаёт условия для постоянного перемещения влаги через ограждающие конструкции.

Абсолютная и относительная влажность

Одной из самых распространённых ошибок является отождествление абсолютной и относительной влажности.

На самом деле это разные физические величины.

Абсолютная влажность

Абсолютная влажность показывает фактическую массу водяного пара, содержащуюся в одном кубическом метре воздуха.

Единица измерения — г/м³.

Например:

  • 8 г/м³;
  • 12 г/м³;
  • 18 г/м³.

Это реальное количество воды в воздухе.

Относительная влажность

Относительная влажность показывает, насколько воздух приблизился к максимальному насыщению водяным паром при данной температуре.

Именно этот показатель отображается на бытовых гигрометрах.

Например:

  • 40 %;
  • 55 %;
  • 70 %;
  • 90 %.

При этом важно понимать:

50 % при температуре +30 °C и 50 % при температуре +10 °C — это совершенно разное количество водяного пара.

Именно поэтому одинаковая относительная влажность не означает одинаковый риск образования конденсата.

Почему зимой конденсат образуется чаще

Рассмотрим типичный пример.

Внутри помещения:

  • температура +22 °C;
  • относительная влажность 55 %.

Снаружи:

  • температура -10 °C.

Из-за разницы температур тепло начинает проходить через стену наружу.

Вместе с тепловым потоком через конструкцию постепенно диффундирует и водяной пар.

По мере продвижения через толщу стены температура конструкции постепенно снижается.

В определённой зоне она достигает значения, при котором воздух уже не способен удерживать всё количество водяного пара.

Именно в этом месте и начинается конденсация.

Поэтому точка росы — это не отдельная физическая граница, а зона внутри конструкции, где одновременно выполняются два условия:

  • температура становится достаточно низкой;
  • концентрация водяного пара остаётся достаточно высокой для перехода его части в жидкое состояние.

Положение этой зоны изменяется в зависимости от времени года, температуры наружного воздуха, влажности внутри помещения, конструкции стены и характеристик утеплителя.

Почему инженеры рассчитывают точку росы

Для обычного человека точка росы может казаться абстрактным понятием. Однако для инженера это один из ключевых параметров при проектировании ограждающих конструкций.

Неправильное расположение зоны конденсации может привести к:

  • накоплению влаги в утеплителе;
  • снижению теплозащитных свойств конструкции;
  • появлению грибка и плесени;
  • разрушению отделочных материалов;
  • коррозии металлических элементов;
  • снижению долговечности здания.

Именно поэтому современное проектирование предусматривает не только проверку теплового сопротивления конструкции, но и оценку риска образования конденсата в соответствии с действующими нормативными документами.

Парциальное давление водяного пара — главная причина движения влаги

Одним из важнейших понятий строительной физики является парциальное давление водяного пара. Именно оно определяет направление движения влаги через ограждающие конструкции.

Часто можно услышать утверждение, что водяной пар «движется из тёплого помещения в холодное». На самом деле это лишь упрощённое объяснение.

С точки зрения физики водяной пар перемещается из области с более высоким парциальным давлением в область с более низким парциальным давлением.

Парциальное давление — это часть общего атмосферного давления, создаваемая именно водяным паром.

Если внутри помещения температура составляет +22 °C при относительной влажности 55 %, а снаружи температура -10 °C при относительной влажности 80 %, то, несмотря на более высокую относительную влажность наружного воздуха, парциальное давление водяного пара внутри помещения будет значительно выше.

Именно эта разница создаёт движущую силу, заставляющую водяной пар постепенно проходить через конструкцию.

Поэтому инженер при проектировании анализирует не только температуру, но и распределение парциального давления по всей толщине конструкции.

Именно этот принцип положен в основу методик расчёта риска межслойной конденсации в соответствии с ДСТУ Б EN ISO 13788.

Диффузия водяного пара через конструкции

Большинство людей воспринимает стену как сплошную преграду.

На самом деле практически любой строительный материал в той или иной степени пропускает водяной пар.

Этот процесс называется диффузией.

Диффузия — это медленное перемещение молекул водяного пара через пористую структуру материалов под действием разности парциального давления.

Скорость этого процесса зависит от множества факторов:

  • температуры;
  • влажности;
  • структуры материала;
  • толщины конструкции;
  • коэффициента паропроницаемости;
  • количества слоёв конструкции.

Именно поэтому одинаковая толщина утеплителя может работать совершенно по-разному на различных зданиях.

Паропроницаемость строительных материалов

Каждый строительный материал обладает собственным сопротивлением прохождению водяного пара.

Для оценки этого свойства используется коэффициент сопротивления диффузии водяного пара μ (мю).

Он показывает, во сколько раз материал хуже пропускает водяной пар по сравнению со слоем неподвижного воздуха такой же толщины.

Чем выше значение μ, тем труднее водяной пар проходит через материал.

Например:

  • минеральная вата обладает очень низким сопротивлением диффузии;
  • газобетон хорошо пропускает пар;
  • бетон имеет значительно большее сопротивление;
  • экструдированный пенополистирол (XPS) практически блокирует прохождение водяного пара;
  • пенополиуретан с закрытой ячеистой структурой также характеризуется высоким сопротивлением диффузии.

Именно поэтому при проектировании важно оценивать не отдельный материал, а работу всей многослойной конструкции.

Эквивалентная толщина слоя воздуха Sd

На практике инженеры часто используют не только коэффициент μ, но и другой показатель — эквивалентную толщину слоя воздуха Sd.

Она показывает, какому слою неподвижного воздуха эквивалентно сопротивление материала прохождению водяного пара.

Рассчитывается очень просто:

Sd = μ × d

где:

  • μ — коэффициент сопротивления диффузии;
  • d — фактическая толщина материала.

Например, два разных утеплителя могут иметь одинаковую толщину, но совершенно разные значения Sd.

Именно поэтому одна конструкция хорошо высыхает после увлажнения, а другая накапливает влагу в течение многих лет.

Почему конструкция должна высыхать

Одним из основных принципов современной строительной физики является обеспечение возможности высыхания конструкции.

Полностью исключить поступление влаги практически невозможно.

Даже при идеальном выполнении работ определённое количество водяного пара всё равно будет проникать в ограждающие конструкции.

Поэтому инженерная задача заключается не только в минимизации поступления влаги, но и в обеспечении возможности её естественного удаления.

Если этого не сделать, влага начнёт накапливаться внутри конструкции.

Именно накопление влаги является основной причиной большинства проблем с теплоизоляцией.

Как влага влияет на теплоизоляцию

Практически все теплоизоляционные материалы работают благодаря воздуху, находящемуся внутри их структуры.

Воздух обладает очень низкой теплопроводностью.

Именно поэтому утеплители настолько эффективны.

Однако вода проводит тепло примерно в 25 раз лучше, чем неподвижный воздух.

Когда утеплитель насыщается влагой, часть воздуха в его порах замещается водой.

В результате:

  • увеличивается коэффициент теплопроводности;
  • снижается термическое сопротивление конструкции;
  • возрастают теплопотери;
  • ухудшается энергоэффективность здания.

Именно поэтому даже незначительное увлажнение утеплителя может существенно снизить его эффективность.

Почему конденсат не всегда означает ошибку

Это один из самых важных моментов, который часто трактуется неправильно.

Многие считают, что любое образование конденсата внутри конструкции свидетельствует об ошибке при проектировании.

На самом деле это не совсем так.

В некоторых многослойных конструкциях незначительная сезонная конденсация может быть допустимой.

Главное условие заключается в том, что накопленная влага должна полностью высыхать в течение тёплого периода года.

Именно этот принцип заложен в методику оценки межслойной конденсации в соответствии с ДСТУ Б EN ISO 13788.

Если же расчёт показывает, что количество накопленной влаги увеличивается из года в год, конструкция считается работающей неправильно.

Почему в разных климатических условиях одна и та же стена работает по-разному

Этот вопрос часто возникает при проектировании.

Например, одна и та же конструкция может без проблем эксплуатироваться в южных регионах Украины, но накапливать конденсат в северных областях.

Причина заключается в различных климатических условиях.

На процесс влияют:

  • средняя температура отопительного периода;
  • продолжительность морозов;
  • относительная влажность воздуха;
  • количество циклов замораживания и оттаивания;
  • интенсивность солнечного нагрева.

Именно поэтому теплотехнический расчёт конструкций всегда выполняется с учётом климатических параметров района строительства.

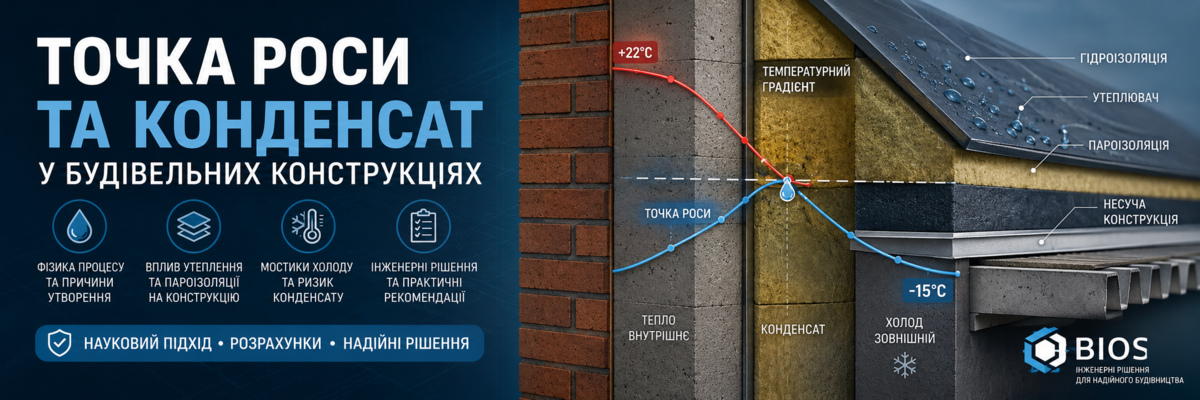

Как утепление изменяет положение точки росы

Одним из самых распространённых утверждений в строительстве является фраза:

«Необходимо вынести точку росы в утеплитель.»

Её можно услышать как от строителей, так и от продавцов теплоизоляционных материалов. Однако с точки зрения строительной физики это утверждение является слишком упрощённым и не всегда корректным.

Точка росы не является фиксированной геометрической плоскостью внутри конструкции. Она постоянно изменяет своё положение в зависимости от:

  • температуры наружного воздуха;
  • температуры внутри помещения;
  • относительной влажности воздуха;
  • конструкции стены;
  • теплопроводности материалов;
  • паропроницаемости каждого слоя.

В течение отопительного сезона её положение может изменяться десятки раз.

Поэтому инженер не ставит задачу «вынести точку росы». Его задача — спроектировать конструкцию таким образом, чтобы даже при возникновении локальной конденсации влага не накапливалась внутри системы и могла беспрепятственно высыхать.

Именно это является критерием правильной работы ограждающей конструкции.

Что происходит в неутеплённой стене

Рассмотрим типичную бетонную или кирпичную стену без наружного утепления.

В зимний период температура её внутренней поверхности близка к температуре помещения, тогда как наружная поверхность охлаждается практически до температуры окружающего воздуха.

Температура по толщине конструкции изменяется постепенно.

Если внутренняя поверхность имеет температуру +21 °C, а наружная — -10 °C, внутри стены формируется температурный градиент.

Именно в определённой зоне этого градиента могут возникнуть условия для образования конденсата.

При этом сама несущая конструкция постоянно находится в зоне значительных температурных колебаний.

Это создаёт дополнительные риски:

  • промерзание стены;
  • накопление влаги;
  • увеличение теплопотерь;
  • морозное разрушение материала.

Именно поэтому современные строительные нормы предусматривают применение эффективной теплоизоляции большинства наружных ограждающих конструкций.

Как работает наружное утепление

При устройстве теплоизоляции с наружной стороны ситуация кардинально меняется.

Основной перепад температур теперь происходит не в бетоне или кирпиче, а внутри слоя утеплителя.

Несущая конструкция начинает работать в более стабильном температурном режиме.

Это даёт сразу несколько преимуществ.

Уменьшается риск промерзания

Бетон или кирпич остаются тёплыми даже при сильных морозах.

Благодаря этому существенно уменьшается количество циклов замораживания и оттаивания.

Уменьшаются температурные деформации

При резких изменениях температуры конструкция испытывает меньшие внутренние напряжения.

Это положительно влияет на долговечность здания.

Уменьшается риск внутренней конденсации

Поскольку несущая стена остаётся тёплой, температура её внутренних слоёв значительно реже достигает критических значений, при которых начинается выпадение конденсата.

Именно поэтому наружное утепление считается наиболее эффективным решением как с теплотехнической, так и с конструктивной точки зрения.

Почему внутреннее утепление значительно сложнее

Иногда выполнить наружное утепление невозможно.

Например:

  • памятники архитектуры;
  • фасады исторических зданий;
  • отдельные квартиры;
  • технические ограничения.

В таких случаях применяют внутреннее утепление.

Именно здесь возникает наибольшее количество проблем.

После установки утеплителя тепло из помещения уже не прогревает несущую стену.

В результате бетон или кирпич зимой становятся значительно холоднее.

Одновременно водяной пар продолжает перемещаться из тёплого помещения внутрь конструкции.

Если система спроектирована неправильно, конденсат может начать образовываться непосредственно на границе между утеплителем и стеной.

Такое увлажнение часто остаётся незаметным в течение нескольких лет.

Лишь спустя некоторое время появляются:

  • грибок;
  • неприятный запах;
  • разрушение штукатурки;
  • отслоение отделки;
  • коррозия металлических элементов;
  • снижение теплоизоляционных свойств.

Именно поэтому внутреннее утепление требует особенно тщательного теплотехнического расчёта.

Должна ли стена «дышать»?

Это один из самых распространённых мифов в строительстве.

Фразу «стена должна дышать» можно встретить практически в каждой рекламе теплоизоляционных материалов.

С инженерной точки зрения она является некорректной.

Строительные конструкции не «дышат» в биологическом смысле этого слова.

Воздухообмен в здании обеспечивается исключительно системой вентиляции.

Через стену проходит не воздух, а водяной пар, причём его количество сравнительно невелико.

По данным различных исследований, через ограждающие конструкции удаляется лишь незначительная часть влаги, тогда как основной воздухообмен должна обеспечивать вентиляция.

Если рассчитывать на то, что стена «выведет» всю избыточную влагу, в помещении очень быстро возникнут проблемы с микроклиматом.

Поэтому современное проектирование основывается на двух независимых принципах:

  • вентиляция отвечает за качество воздуха;
  • ограждающие конструкции обеспечивают теплотехническую эффективность и контроль диффузии водяного пара.

Путать эти функции нельзя.

Пароизоляция — зачем она нужна

Ещё одним важным элементом многих конструкций является пароизоляционный слой.

Его основная задача — ограничить поступление водяного пара из тёплого помещения в конструкцию.

Чаще всего пароизоляцию применяют:

  • в мансардных кровлях;
  • в каркасных домах;
  • в деревянных перекрытиях;
  • в холодильных камерах;
  • в конструкциях с минеральной ватой.

Пароизоляция не должна устанавливаться по принципу «чем больше, тем лучше».

Её расположение определяется теплотехническим расчётом.

Неправильно расположенный пароизоляционный слой может не только не решить проблему, но и создать условия для накопления влаги внутри конструкции.

Почему инженеры выполняют теплотехнический расчёт

В современном проектировании практически невозможно оценить работу конструкции только «на глаз».

На конечный результат одновременно влияют:

  • теплопроводность материалов;
  • толщина каждого слоя;
  • коэффициенты паропроницаемости;
  • климатическая зона;
  • температура внутри помещения;
  • относительная влажность;
  • режим эксплуатации здания.

Именно поэтому перед выбором конструкции выполняют теплотехнический расчёт в соответствии с требованиями ДБН В.2.6-31:2021 и применяют методики оценки риска межслойной конденсации, приведённые в ДСТУ Б EN ISO 13788.

Такой расчёт позволяет ещё на стадии проектирования оценить температурный профиль конструкции, возможность образования конденсата и способность системы высыхать в течение года.

Поведение различных теплоизоляционных материалов при образовании конденсата

Одной из наиболее распространённых ошибок при выборе утеплителя является ориентация исключительно на коэффициент теплопроводности λ.

Безусловно, теплопроводность является одним из ключевых показателей энергоэффективности материала. Однако с точки зрения строительной физики этого недостаточно.

Инженер при проектировании анализирует значительно больше характеристик:

  • коэффициент теплопроводности λ;
  • коэффициент сопротивления диффузии водяного пара μ;
  • водопоглощение;
  • паропроницаемость;
  • капиллярное водопоглощение;
  • стабильность геометрических размеров;
  • механическую прочность;
  • температурный режим эксплуатации;
  • долговечность.

Именно совокупность этих свойств определяет поведение материала при возможном образовании конденсата.

Минеральная вата

Минеральная вата является одним из наиболее паропроницаемых теплоизоляционных материалов.

Её волокнистая структура практически не препятствует прохождению водяного пара.

Именно поэтому её широко применяют в:

  • вентилируемых фасадах;
  • каркасном строительстве;
  • мансардных кровлях;
  • навесных фасадных системах.

Главным преимуществом является способность конструкции высыхать.

Однако существует и существенный недостаток.

При увлажнении теплоизоляционные свойства материала ухудшаются.

Причины очевидны.

Воздух, обеспечивающий высокое термическое сопротивление, постепенно замещается водой.

В результате:

  • увеличивается теплопроводность;
  • возрастают теплопотери;
  • появляется риск развития биологических поражений смежных материалов;
  • увеличивается нагрузка на конструкцию.

Именно поэтому минеральная вата практически всегда требует правильного сочетания с ветрозащитными и пароизоляционными слоями.

Экструдированный пенополистирол (XPS)

XPS имеет совершенно иной принцип работы.

Его ячейки практически полностью закрыты.

Это обеспечивает:

  • очень низкое водопоглощение;
  • высокую прочность;
  • стабильность теплотехнических характеристик;
  • высокую долговечность.

Именно поэтому XPS широко применяют:

  • в фундаментах;
  • в инверсионных кровлях;
  • при утеплении цоколей;
  • в полах по грунту;
  • в конструкциях с непосредственным контактом с влагой.

Вместе с тем высокий коэффициент сопротивления диффузии означает, что материал значительно хуже пропускает водяной пар.

Поэтому его применение должно быть обосновано теплотехническим расчётом.

Ошибочным является утверждение, что XPS «нельзя использовать, потому что он не дышит».

Конструкции не должны «дышать».

Они должны правильно работать в соответствии с законами строительной физики.

Пенополистирол (EPS)

Обычный пенополистирол занимает промежуточное положение между XPS и минеральной ватой.

Он имеет:

  • меньшее сопротивление диффузии, чем XPS;
  • большее водопоглощение;
  • меньшую механическую прочность;
  • хорошие теплоизоляционные свойства.

При правильном применении EPS эффективно работает в фасадных системах утепления.

Однако в конструкциях с постоянным контактом с водой его использование может быть нецелесообразным.

Именно поэтому материал всегда подбирается с учётом условий эксплуатации.

Пенополиуретан с закрытой ячеистой структурой

В последние годы этот материал получает всё более широкое распространение.

Причиной является сочетание нескольких свойств:

  • низкий коэффициент теплопроводности;
  • бесшовность покрытия;
  • высокая адгезия;
  • минимальное количество мостиков холода;
  • низкое водопоглощение;
  • дополнительная герметизация конструкции.

Именно благодаря сплошному напылению отсутствуют стыки между плитами, которые традиционно остаются наиболее проблемными местами у плитных утеплителей.

Закрытоячеистый ППУ обладает достаточно высоким сопротивлением прохождению водяного пара.

Поэтому при проектировании важно учитывать взаимодействие всех слоёв конструкции.

При правильном расчёте такая система позволяет одновременно выполнять функции:

  • теплоизоляции;
  • воздушного барьера;
  • дополнительной защиты от влаги.

Именно поэтому закрытоячеистый ППУ широко применяется для утепления кровель, ангаров, холодильных камер, резервуаров, технологического оборудования и других конструкций сложной геометрии.

Пенополиуретан с открытой ячеистой структурой

Структура этого материала существенно отличается.

Открытые ячейки обеспечивают значительно более высокую паропроницаемость.

Это позволяет конструкции быстрее высыхать.

Вместе с тем материал имеет:

  • меньшую плотность;
  • более низкую механическую прочность;
  • более высокую паропроницаемость;
  • большую чувствительность к увлажнению.

Именно поэтому открытоячеистый ППУ применяется преимущественно внутри конструкций, где отсутствует непосредственный контакт с водой.

Почему один и тот же утеплитель может работать по-разному

На практике можно встретить два одинаковых здания.

Одно построено по правильной технологии.

Другое — с незначительными отклонениями.

При этом использовался абсолютно одинаковый утеплитель.

Через несколько лет одна конструкция остаётся сухой.

Другая имеет:

  • грибок;
  • конденсат;
  • влажный утеплитель;
  • теплопотери.

Причина заключается не в самом материале.

Работает вся система.

На конечный результат влияют:

  • вентиляция помещения;
  • герметичность воздушного контура;
  • правильность монтажа;
  • расположение пароизоляции;
  • наличие мостиков холода;
  • климатические условия;
  • режим эксплуатации.

Именно поэтому профессиональный подход начинается не с вопроса:

«Какой утеплитель лучше?»

А с вопроса:

«Как будет работать вся конструкция после завершения строительства?»

Мостики холода — скрытая причина появления конденсата

Даже правильно подобранный утеплитель не гарантирует отсутствия проблем.

Одной из наиболее частых причин локального образования конденсата являются мостики холода.

Мостиком холода называют участок конструкции, через который тепловой поток проходит значительно интенсивнее, чем через окружающие элементы.

Причинами их появления могут быть:

  • бетонные колонны;
  • армопояса;
  • металлические закладные детали;
  • анкеры;
  • крепления вентилируемых фасадов;
  • стыки плит утеплителя;
  • неполное заполнение полостей теплоизоляцией.

В зоне мостика холода температура внутренней поверхности конструкции может быть значительно ниже, чем на соседних участках.

Если она опускается ниже температуры точки росы воздуха внутри помещения, на поверхности начинает образовываться конденсат.

Именно поэтому грибок часто появляется:

  • в углах помещений;
  • возле оконных откосов;
  • в местах примыкания плит перекрытия;
  • вокруг металлических элементов;
  • в зонах балконных плит.

В большинстве случаев это свидетельствует не о повышенной влажности воздуха в помещении, а о локальном нарушении теплотехнической однородности конструкции.

Конденсат в плоских кровлях

Плоская кровля является одной из наиболее сложных ограждающих конструкций с точки зрения строительной физики.

В отличие от вертикальной стены, она одновременно подвергается воздействию:

  • атмосферных осадков;
  • солнечного излучения;
  • резких суточных перепадов температур;
  • накопления снега;
  • ветровых нагрузок;
  • повышенной влажности со стороны помещения.

Именно поэтому даже незначительная ошибка при проектировании может привести к накоплению влаги внутри конструкции.

Особенно опасна ситуация, когда утеплитель постепенно насыщается влагой, но внешние признаки протечки ещё отсутствуют.

В такой ситуации владелец здания часто считает, что кровля находится в исправном состоянии.

На самом деле процесс разрушения уже начался.

Почему утеплитель в кровле намокает даже без протечки

Существует распространённое мнение, что вода может попасть в утеплитель только через повреждённую мембрану.

На самом деле это лишь один из возможных механизмов.

На практике накопление влаги часто происходит вследствие внутренней диффузии водяного пара.

Типичная ситуация выглядит следующим образом.

В производственном помещении поддерживается температура +20 °C.

Влажность составляет около 60 %.

Снаружи температура -15 °C.

Водяной пар начинает перемещаться через перекрытие.

Если пароизоляционный слой повреждён или полностью отсутствует, влага постепенно накапливается внутри утеплителя.

Этот процесс может продолжаться годами.

В результате:

  • увеличиваются теплопотери;
  • утеплитель теряет свои свойства;
  • конструкция начинает промерзать;
  • возникает риск развития грибка;
  • сокращается срок службы кровельной системы.

Именно поэтому правильное расположение пароизоляции имеет не меньшее значение, чем выбор самого утеплителя.

Почему холодильные камеры требуют особого подхода

Одной из наиболее сложных конструкций с точки зрения точки росы являются холодильные камеры.

В отличие от жилого здания, здесь направление теплового потока может быть противоположным.

В обычном доме тепло движется изнутри наружу.

В холодильной камере ситуация иная.

Тепло постоянно стремится проникнуть внутрь холодильной камеры из окружающей среды.

Вместе с теплом перемещается и водяной пар.

Если пароизоляция выполнена неправильно, влага начинает накапливаться внутри теплоизоляции.

Особенно опасно то, что при отрицательных температурах эта влага превращается в лёд.

Объём льда примерно на 9 % больше объёма воды.

В результате внутри конструкции возникают значительные внутренние напряжения.

Это может привести к:

  • разрушению теплоизоляции;
  • появлению трещин;
  • потере герметичности;
  • разрушению стыков сэндвич-панелей;
  • резкому увеличению энергопотребления холодильной установки.

Именно поэтому при проектировании холодильных камер особое внимание уделяется непрерывности пароизоляционного контура.

Почему напыляемый пенополиуретан снижает риск образования конденсата

Одним из главных преимуществ напыляемого ППУ является отсутствие монтажных стыков.

В плитных утеплителях даже при качественном монтаже остаются:

  • стыки между плитами;
  • примыкания;
  • зазоры;
  • места прохождения креплений.

Именно эти участки часто становятся мостиками холода.

Напыляемый пенополиуретан образует сплошной теплоизоляционный слой.

Материал повторяет геометрию конструкции и заполняет:

  • щели;
  • полости;
  • стыки;
  • места примыканий;
  • сложные узлы.

Благодаря этому существенно уменьшается риск локального переохлаждения поверхности.

Однако следует понимать, что даже бесшовная теплоизоляция не компенсирует ошибки теплотехнического расчёта.

Если неправильно определить толщину утепления или проигнорировать режим эксплуатации здания, риск образования конденсата всё равно сохранится.

Именно поэтому ППУ следует рассматривать как элемент инженерной системы, а не как универсальное решение для любых конструкций.

Влияние вентиляции на образование точки росы

Довольно часто причину появления конденсата ищут исключительно в утеплении.

Однако на практике решающую роль может играть вентиляция.

Каждый человек ежедневно выделяет значительное количество водяного пара в процессе дыхания.

Дополнительными источниками влаги являются:

  • приготовление пищи;
  • душевые комнаты;
  • стиральные машины;
  • сушка белья;
  • комнатные растения;
  • производственные процессы.

Если эта влага не удаляется системой вентиляции, относительная влажность воздуха начинает увеличиваться.

Например:

При температуре +22 °C и относительной влажности 45 % температура точки росы будет значительно ниже, чем при влажности 70 %.

Это означает, что даже правильно утеплённая конструкция может начать покрываться конденсатом исключительно из-за недостаточного воздухообмена.

Именно поэтому оценка ограждающей конструкции без анализа вентиляции является неполной.

Инженер всегда рассматривает здание как единую систему, в которой конструкции и вентиляция работают совместно.

Почему грибок не всегда означает протечку

Появление чёрных пятен на стенах часто воспринимается как признак повреждения кровли или фасада.

Однако во многих случаях никаких внешних протечек нет.

Причиной является локальное выпадение конденсата.

Чаще всего грибок появляется:

  • в наружных углах;
  • возле балконных плит;
  • на оконных откосах;
  • за мебелью, установленной вплотную к холодной стене;
  • в местах прохождения бетонных колонн;
  • возле армопоясов.

Во всех этих случаях температура поверхности может быть ниже температуры точки росы воздуха внутри помещения.

Даже небольшое локальное переохлаждение приводит к постоянному увлажнению поверхности.

При наличии органической пыли этого достаточно для развития плесени.

Поэтому борьба только с грибком без устранения причины его появления почти всегда имеет временный эффект.

Наиболее распространённые ошибки при утеплении

Практика показывает, что большинство проблем возникает ещё на этапе проектирования или монтажа.

Наиболее часто встречаются следующие ошибки:

  • отсутствие теплотехнического расчёта;
  • неправильное расположение пароизоляции;
  • недостаточная толщина утеплителя;
  • использование материалов без учёта их паропроницаемости;
  • наличие мостиков холода;
  • негерметичные стыки;
  • нарушение технологии монтажа;
  • отсутствие вентиляции;
  • неправильное выполнение примыканий;
  • использование несовместимых материалов.

Каждая из этих ошибок по отдельности может существенно сократить срок службы конструкции.

А при их сочетании риск образования конденсата возрастает в несколько раз.

Как инженер оценивает риск образования конденсата

Профессиональный подбор системы утепления никогда не начинается с выбора материала.

Первым этапом всегда является анализ конструкции и условий её эксплуатации.

На практике инженер последовательно отвечает на несколько ключевых вопросов.

1. Каково назначение здания?

Режим эксплуатации напрямую влияет на температуру и влажность воздуха внутри помещения.

Например:

  • жилой дом;
  • офис;
  • производственный цех;
  • склад;
  • холодильная камера;
  • бассейн;
  • спортивный комплекс;
  • пищевое производство.

Каждый из этих объектов имеет совершенно разные теплотехнические условия.

Именно поэтому одна и та же конструкция может работать по-разному в зависимости от назначения здания.

2. В какой климатической зоне находится объект

При выполнении теплотехнического расчёта учитываются климатические характеристики района строительства.

Основными параметрами являются:

  • расчётная температура наружного воздуха;
  • продолжительность отопительного периода;
  • средняя температура холодного периода;
  • влажность наружного воздуха;
  • солнечная радиация;
  • ветровые нагрузки.

Именно поэтому система утепления, эффективно работающая в южных регионах Украины, может требовать иных конструктивных решений в северных областях или горных районах.

3. Каков состав конструкции

Следующим этапом определяется состав всех слоёв конструкции.

Например:

  • внутренняя отделка;
  • штукатурка;
  • бетон;
  • газобетон;
  • кирпич;
  • утеплитель;
  • воздушная прослойка;
  • фасадная отделка.

Для каждого слоя определяются:

  • толщина;
  • коэффициент теплопроводности λ;
  • коэффициент сопротивления диффузии μ;
  • плотность;
  • теплоёмкость;
  • водопоглощение.

Именно эти параметры используются при дальнейшем расчёте.

4. Существуют ли мостики холода

Даже правильно подобранный утеплитель не гарантирует эффективной работы системы.

Инженер отдельно анализирует все потенциальные мостики холода.

К ним относятся:

  • армопояса;
  • балконные плиты;
  • бетонные колонны;
  • перемычки;
  • металлические закладные детали;
  • анкеры;
  • крепления фасадных систем;
  • места примыкания конструкций.

Именно локальные мостики холода чаще всего становятся причиной появления конденсата и развития грибка.

5. Достаточно ли эффективно работает вентиляция

Нередко владельцы зданий пытаются устранить грибок, заменяя утеплитель или выполняя дополнительную теплоизоляцию.

Однако причина может заключаться вовсе не в конструкции.

Повышенная относительная влажность вследствие недостаточного воздухообмена значительно увеличивает температуру точки росы.

В таком случае даже правильно утеплённая стена может стать местом выпадения конденсата.

Именно поэтому оценка вентиляции является неотъемлемой частью инженерного анализа.

Типичные ошибки при теплотехническом проектировании

Практика показывает, что большинство проблем возникает ещё до начала строительства.

Наиболее часто встречаются следующие ошибки.

Выбор утеплителя только по коэффициенту теплопроводности

Низкое значение λ ещё не означает, что материал будет оптимальным для конкретной конструкции.

Без оценки паропроницаемости, водопоглощения и условий эксплуатации такой подход может привести к накоплению влаги.

Игнорирование паропроницаемости

Все слои конструкции должны работать согласованно.

Неправильное расположение материалов с различной паропроницаемостью может создать условия для накопления конденсата внутри конструкции.

Отсутствие теплотехнического расчёта

Выбор толщины утеплителя «по опыту» или «как у соседа» является распространённой ошибкой.

Каждая конструкция должна проверяться расчётом в соответствии с требованиями действующих нормативных документов.

Неправильное расположение пароизоляции

Пароизоляционный слой должен располагаться в соответствии с принципом работы конкретной конструкции.

Ошибки при его монтаже могут полностью изменить режим движения водяного пара.

Отсутствие герметичности

Даже небольшие неплотности в пароизоляции или воздушном контуре могут стать путём интенсивного переноса влаги.

Во многих случаях именно конвективный перенос влаги представляет большую опасность, чем обычная диффузия.

Практические рекомендации

Для минимизации риска образования конденсата рекомендуется придерживаться следующих принципов:

  • выполнять теплотехнический расчёт до начала строительства;
  • учитывать климатическую зону;
  • анализировать паропроницаемость всех слоёв конструкции;
  • обеспечивать непрерывность теплоизоляционного контура;
  • минимизировать мостики холода;
  • правильно располагать пароизоляцию;
  • обеспечивать нормативный воздухообмен;
  • использовать системные решения, совместимые между собой;
  • контролировать качество выполнения работ;
  • рассматривать конструкцию как единую инженерную систему.

Нормативная база

При проектировании ограждающих конструкций и оценке риска образования конденсата рекомендуется руководствоваться действующими нормативными документами, в частности:

  • ДБН В.2.6-31:2021 «Теплова ізоляція та енергоефективність будівель»;
  • ДСТУ Б EN ISO 13788 — оценка внутренней поверхностной температуры и риска поверхностной и межслойной конденсации;
  • ДСТУ EN ISO 6946 — определение термического сопротивления и коэффициента теплопередачи ограждающих конструкций;
  • ДСТУ EN ISO 10456 — расчётные теплотехнические характеристики строительных материалов;
  • ДСТУ EN 12667 — определение теплопроводности теплоизоляционных материалов.

Применение этих документов позволяет выполнять инженерные расчёты в соответствии с современными требованиями и оценивать долговечность конструкций ещё на стадии проектирования.

Заключение

Точка росы не является дефектом конструкции и не свидетельствует о неправильном выборе материала. Это естественный физический процесс, возникающий вследствие взаимодействия температуры, влажности и свойств строительных материалов.

Опасность возникает тогда, когда конденсат накапливается внутри конструкции, не имея возможности высыхать. Последствиями могут стать снижение теплоизоляционных свойств, развитие грибка, коррозия металлических элементов и преждевременное разрушение здания.

Именно поэтому современный инженерный подход основывается не на выборе отдельного утеплителя или гидроизоляционного материала, а на комплексном анализе всей ограждающей конструкции. При проектировании учитываются климатические условия, режим эксплуатации здания, теплотехнические характеристики материалов, движение водяного пара, риск образования конденсата и совместимость всех слоёв системы.

В BIOS мы рассматриваем каждый объект как отдельную инженерную задачу. Перед подбором материалов анализируем конструкцию, оцениваем условия эксплуатации, выполняем технический подбор системы и рекомендуем решения, соответствующие требованиям строительной физики и действующих нормативных документов.

Такой подход позволяет создавать конструкции, которые не только соответствуют современным требованиям энергоэффективности, но и обеспечивают прогнозируемый срок службы, надёжность и комфорт на протяжении многих лет.
